带配套螺栓紧固件的法兰式管接头结构

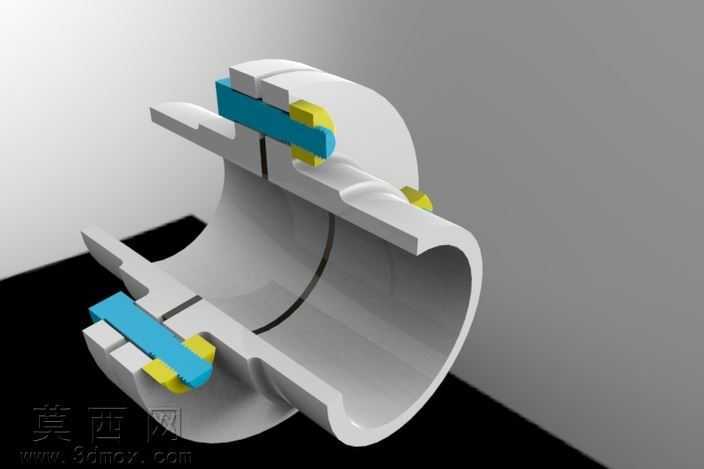

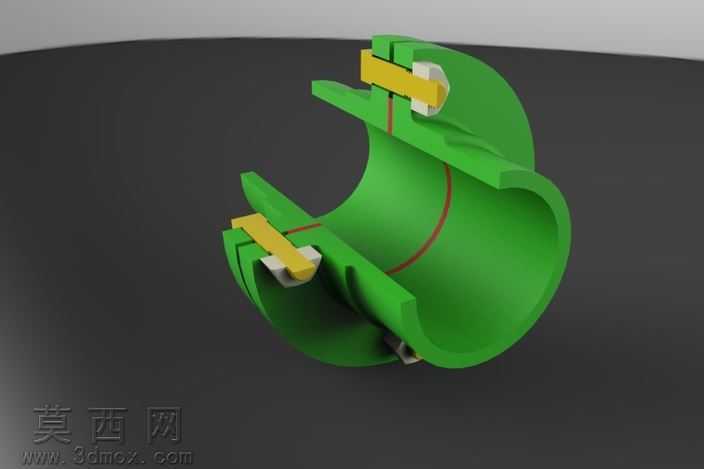

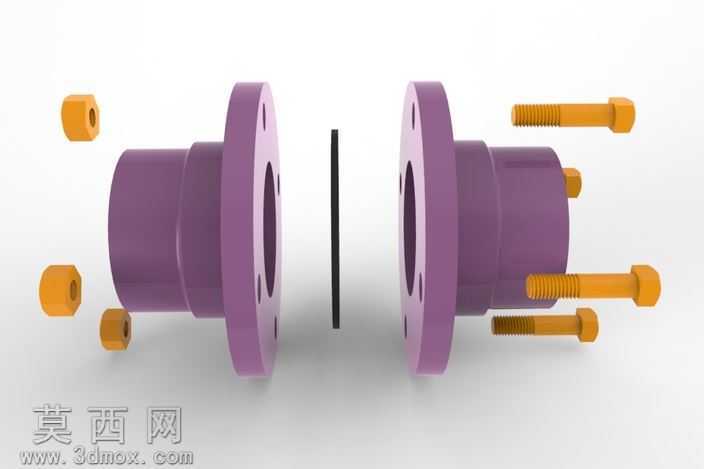

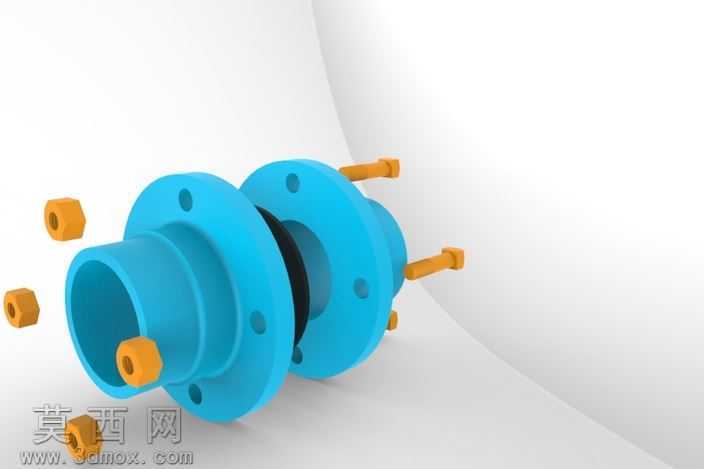

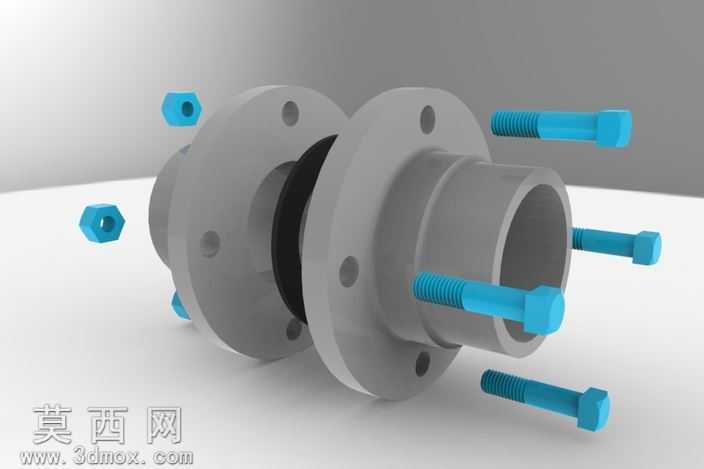

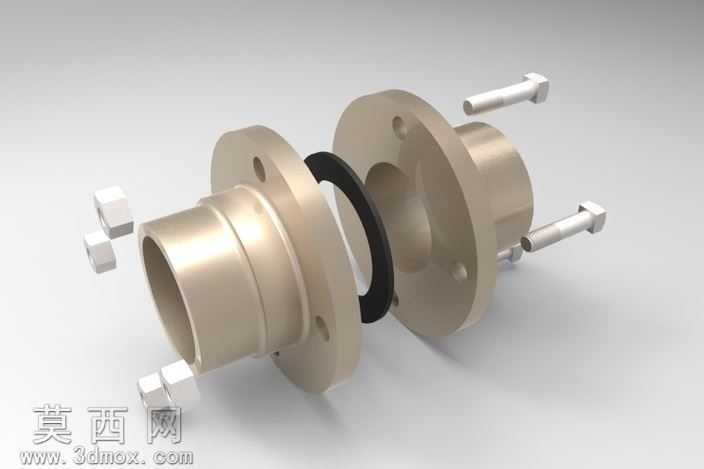

本作品为法兰式管路连接接头的三维建模成果，建模阶段采用SolidWorks软件完成全参数化特征构建，首先以回转特征生成接头主体的中空管状基体，精准控制管体内径、外径以及法兰盘的厚度、安装孔分布圆直径等核心尺寸，保证法兰盘上的安装孔位呈圆周等距排布，完全匹配配套六角头螺栓的穿装定位需求。建模过程中对法兰密封面做了精细化的特征处理，预留出密封垫片的安装槽位，确保密封结构的装配逻辑符合实际管路连接的密封要求，配套的六角螺栓、六角螺母均采用标准件参数化建模，还原了螺栓杆部的外螺纹特征、螺母的六角棱边倒角细节，保证各零件之间可实现无干涉的虚拟装配。渲染阶段采用Keyshot完成材质与光影调试，接头主体与法兰盘赋予哑光灰色金属材质，模拟铸铁或铸钢基材的表面质感，密封垫片赋予黑色橡胶类哑光材质，还原弹性密封件的视觉特征，螺栓、螺母等紧固件赋予亮蓝色金属涂装质感，与主体零件形成清晰的视觉区分，便于直观观察各组件的装配位置与结构关系。设计思路围绕法兰式管接头的实际使用场景展开，重点还原双法兰对接、螺栓穿装紧固、密封件嵌装防漏的核心结构逻辑，所有零件的装配约束完全符合实际机械装配规范，可清晰展示法兰管接头的连接原理：即通过两组法兰盘的对接面压紧中间密封垫片，再通过圆周分布的螺栓螺母施加均匀预紧力，实现管路的刚性密封连接，既保证管路连通的通径流畅性，又满足承压管路的密封与连接强度要求，建模过程中对所有锐边做了符合机械加工规范的倒角处理，避免出现不符合实际加工工艺的尖锐棱角，让模型的结构细节更贴近工业生产的真实零件状态。
