摇滚吉他造型个人汽化器结构设计

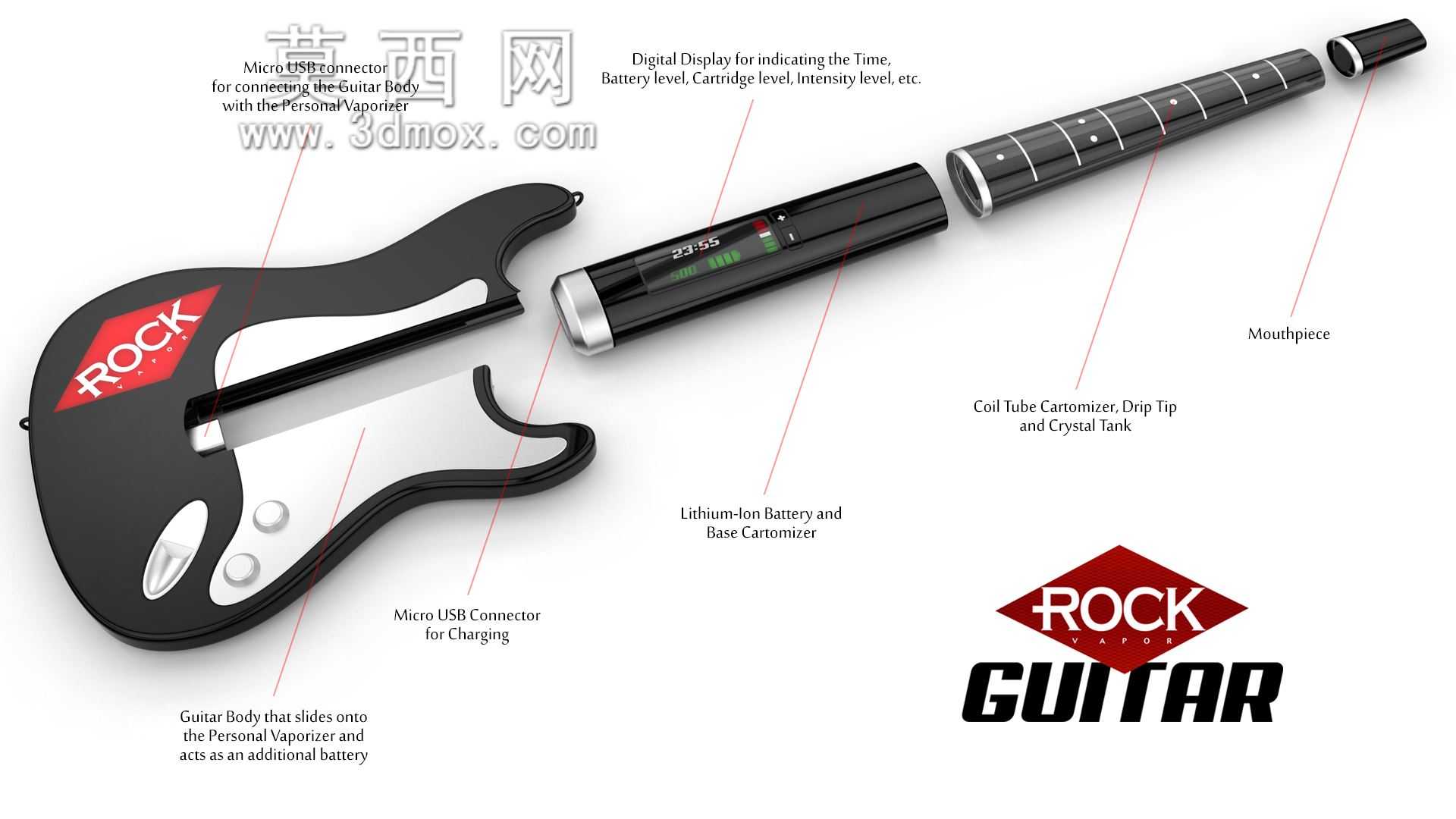

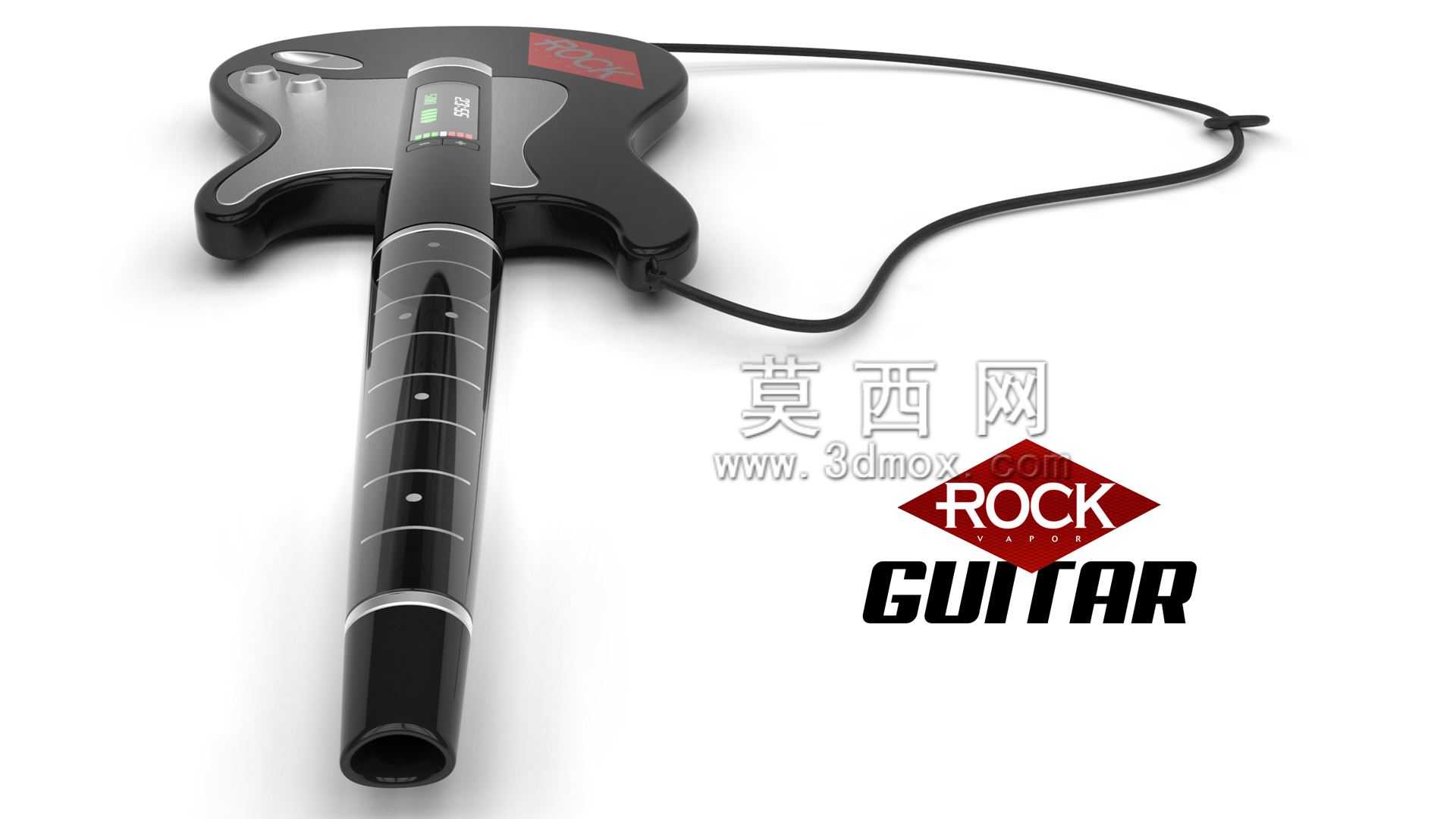

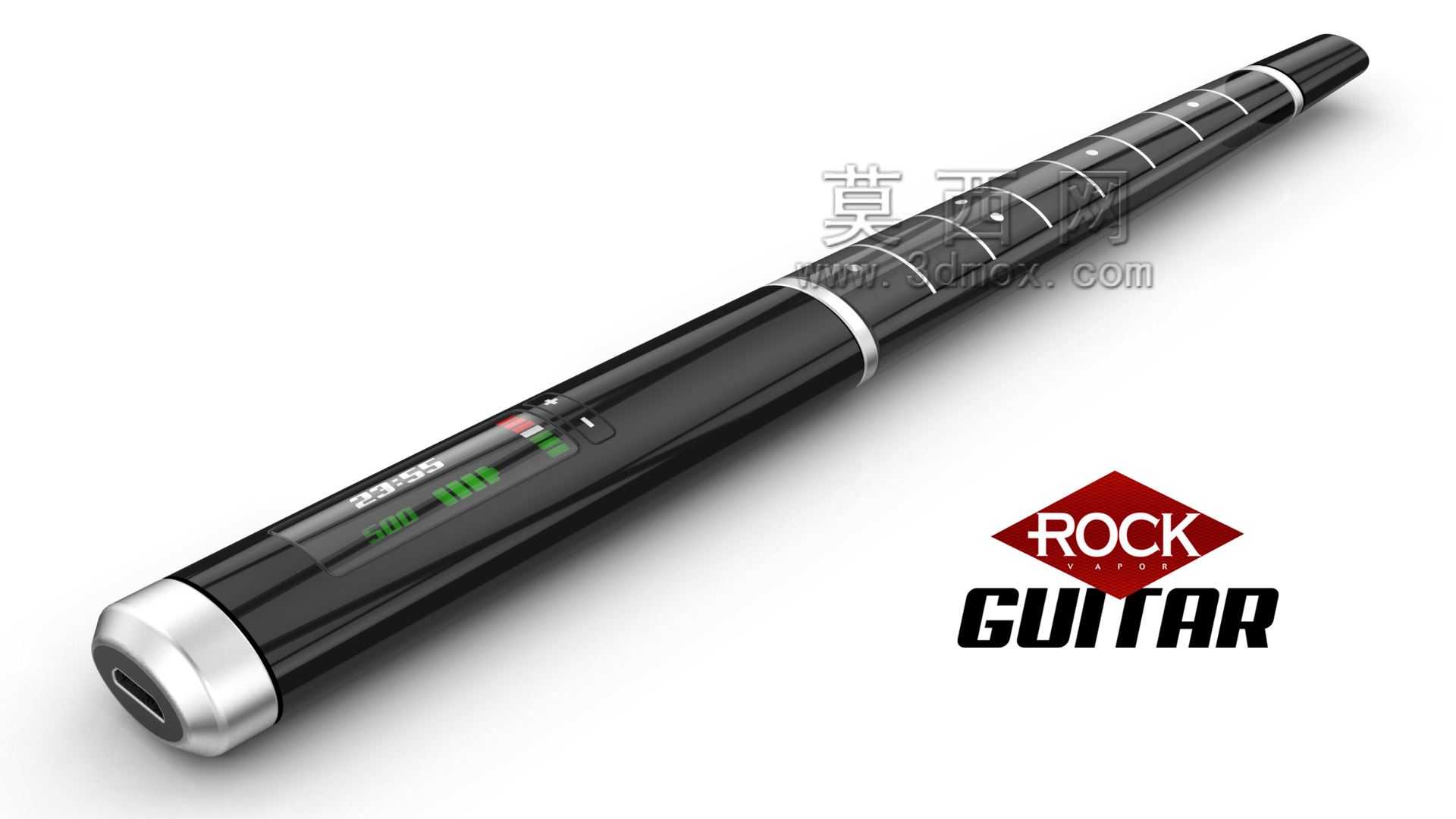

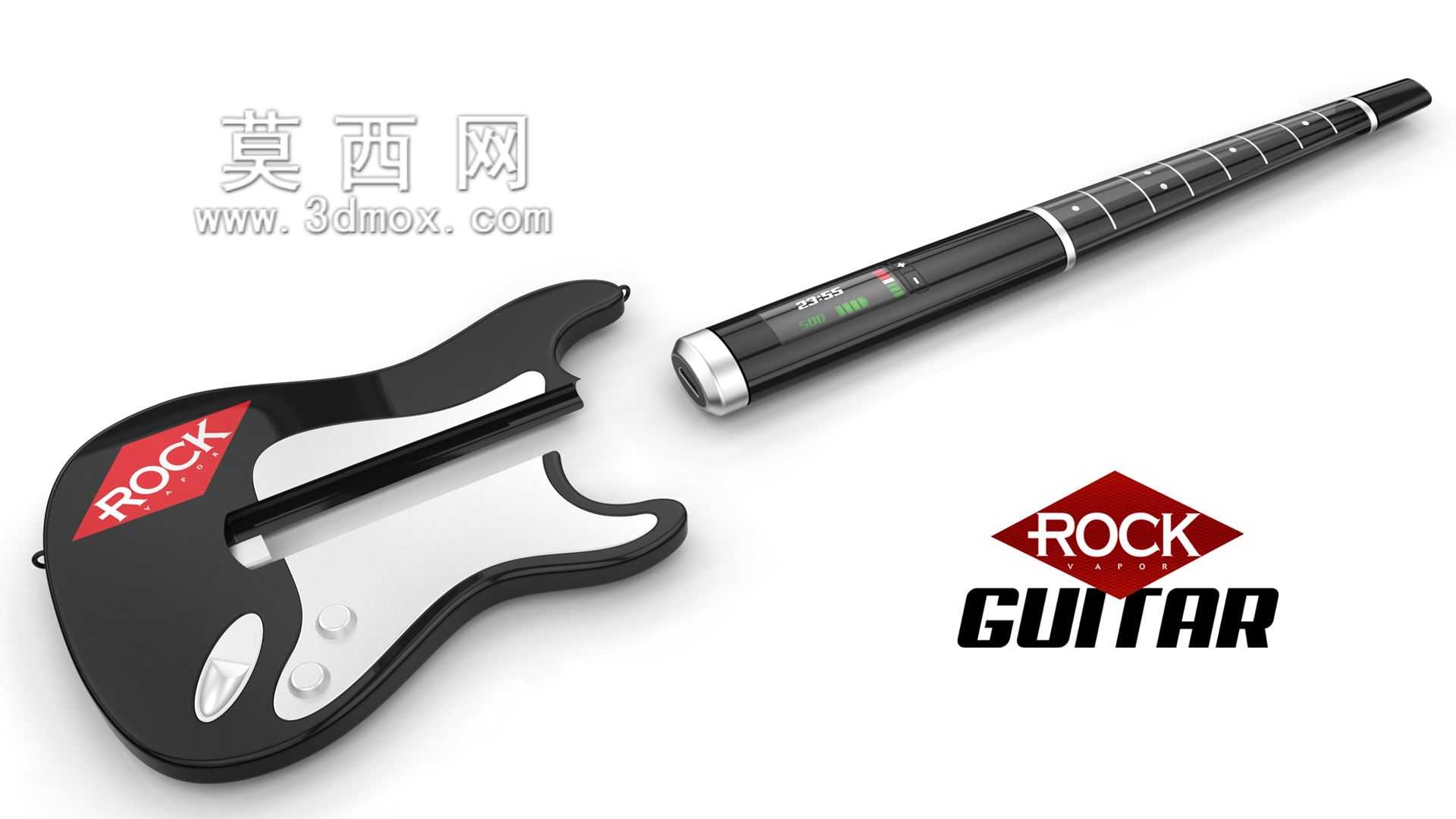

这款融合摇滚电吉他经典造型的个人汽化设备，在结构设计阶段首先锚定了手持便携场景的使用边界，整体握持段的弧度完全贴合成年男性手掌自然弯曲的轮廓，机身主体厚度控制在单手握持无挤压感的区间，边缘做了R3-R5不等的圆角过渡，避免长时间握持产生硌手的应力集中点。设备核心的雾化输出模块被集成在模拟吉他琴颈的长条形区段内，这个区段的外径控制在18mm，刚好匹配常规烟嘴的通用适配尺寸，不需要额外定制转接头就能兼容市面主流的雾化耗材，降低用户的后续使用成本。

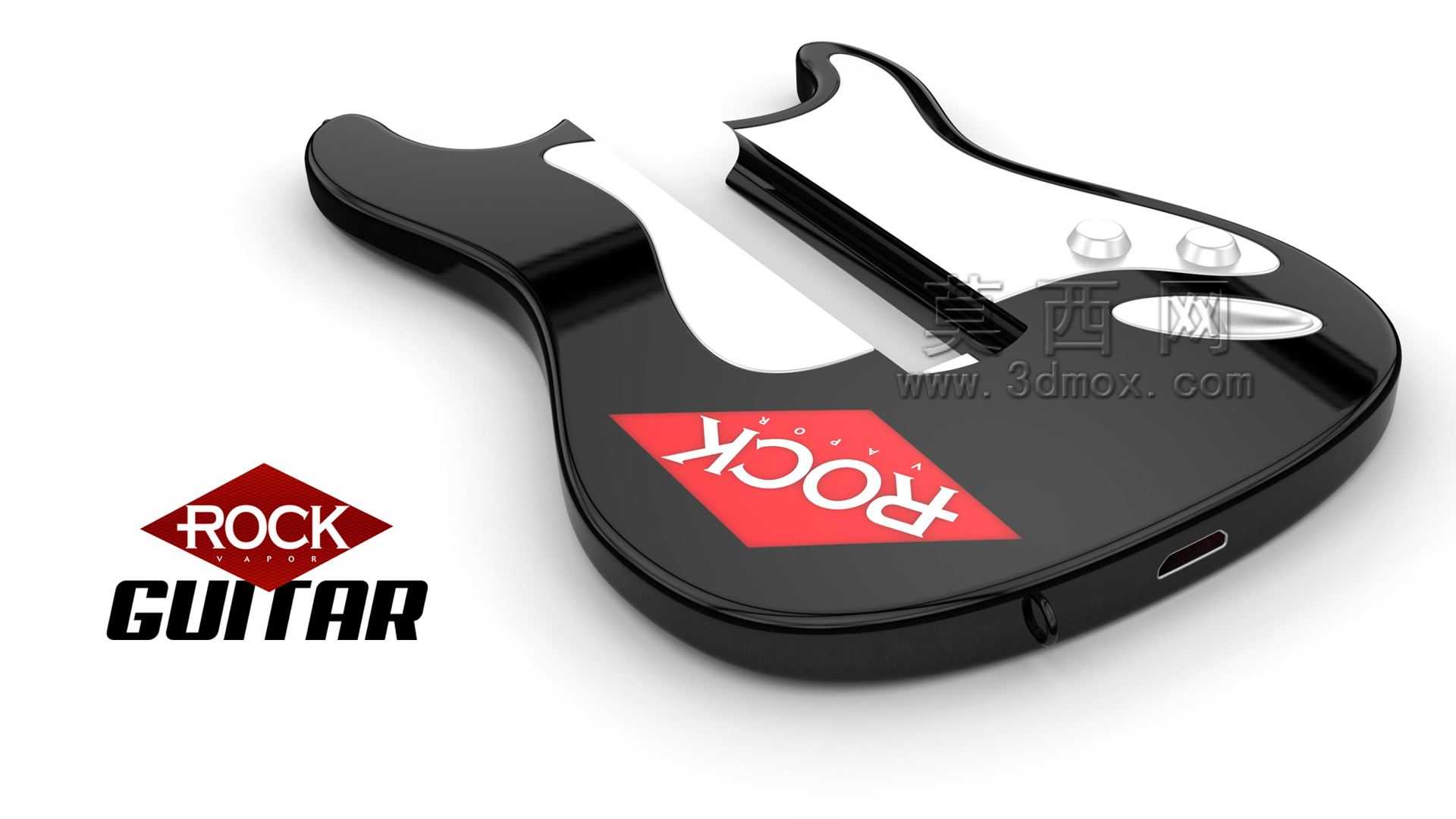

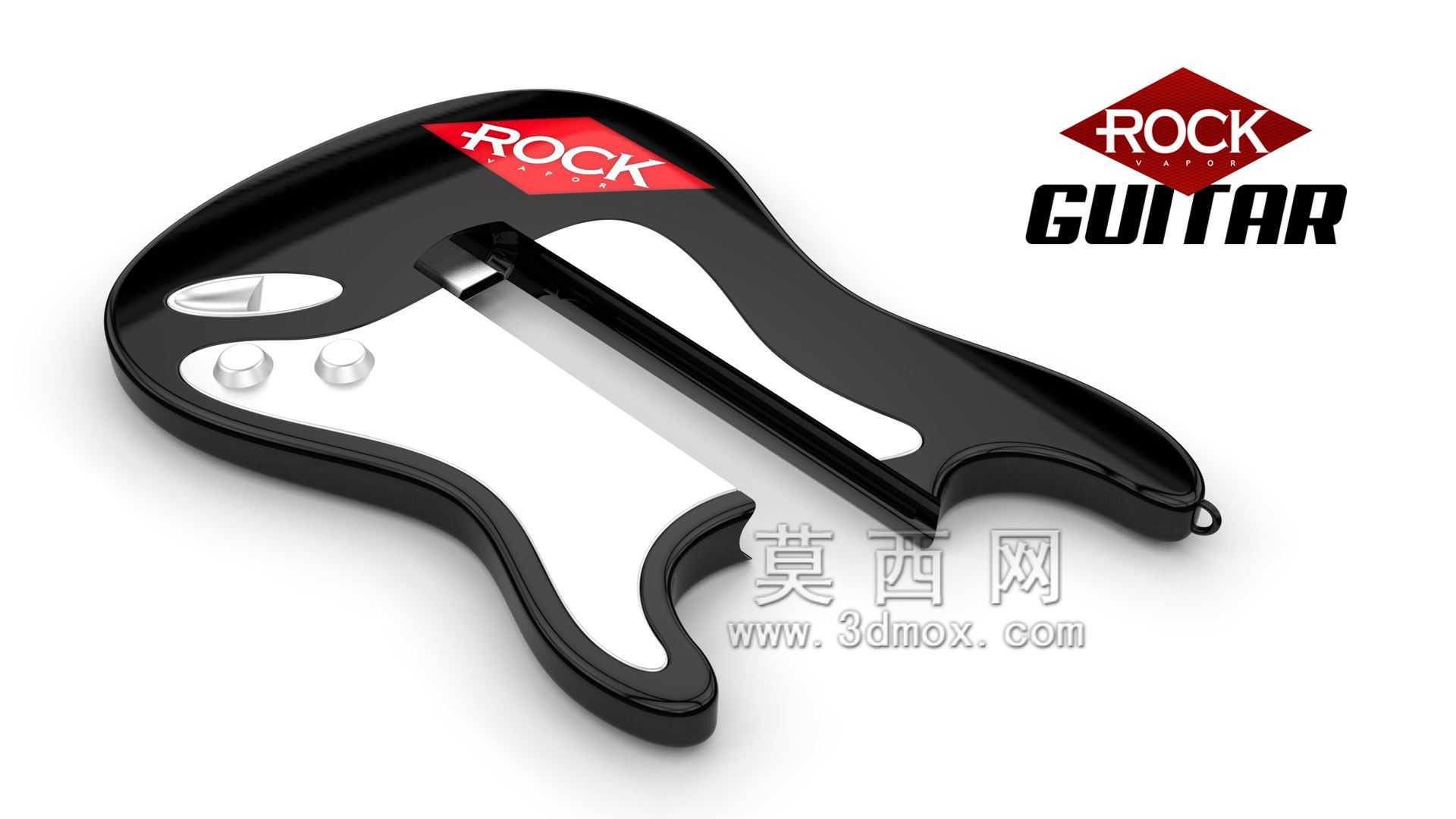

从功能分区来看，模拟电吉他琴身的宽幅区段承担了主机的核心承载功能，内置的供电电芯采用分层堆叠的排布方式，电芯与外壳之间预留了0.8mm的缓冲间隙，填充耐高温的硅胶缓冲垫，既可以抵消日常携带过程中的磕碰冲击，也能避免电芯与硬质塑料外壳直接摩擦产生绝缘层破损的风险。琴身位置的两个圆形凸起结构并非单纯的造型装饰，其中靠近琴颈的一个是设备的功能触发按键，按键的按压行程设置在1.2mm，按压力度控制在2.5N，刚好匹配成年人手指自然按压的发力区间，不会出现误触也不会因为按压力度过大导致长时间使用手指酸痛；另一个凸起是进气量调节旋钮，旋钮表面做了细密的滚花纹理，旋转阻尼设置在0.3N·m，调节时带有清晰的档位顿挫感，用户不需要目视观察就能凭手感完成进气量的档位切换。

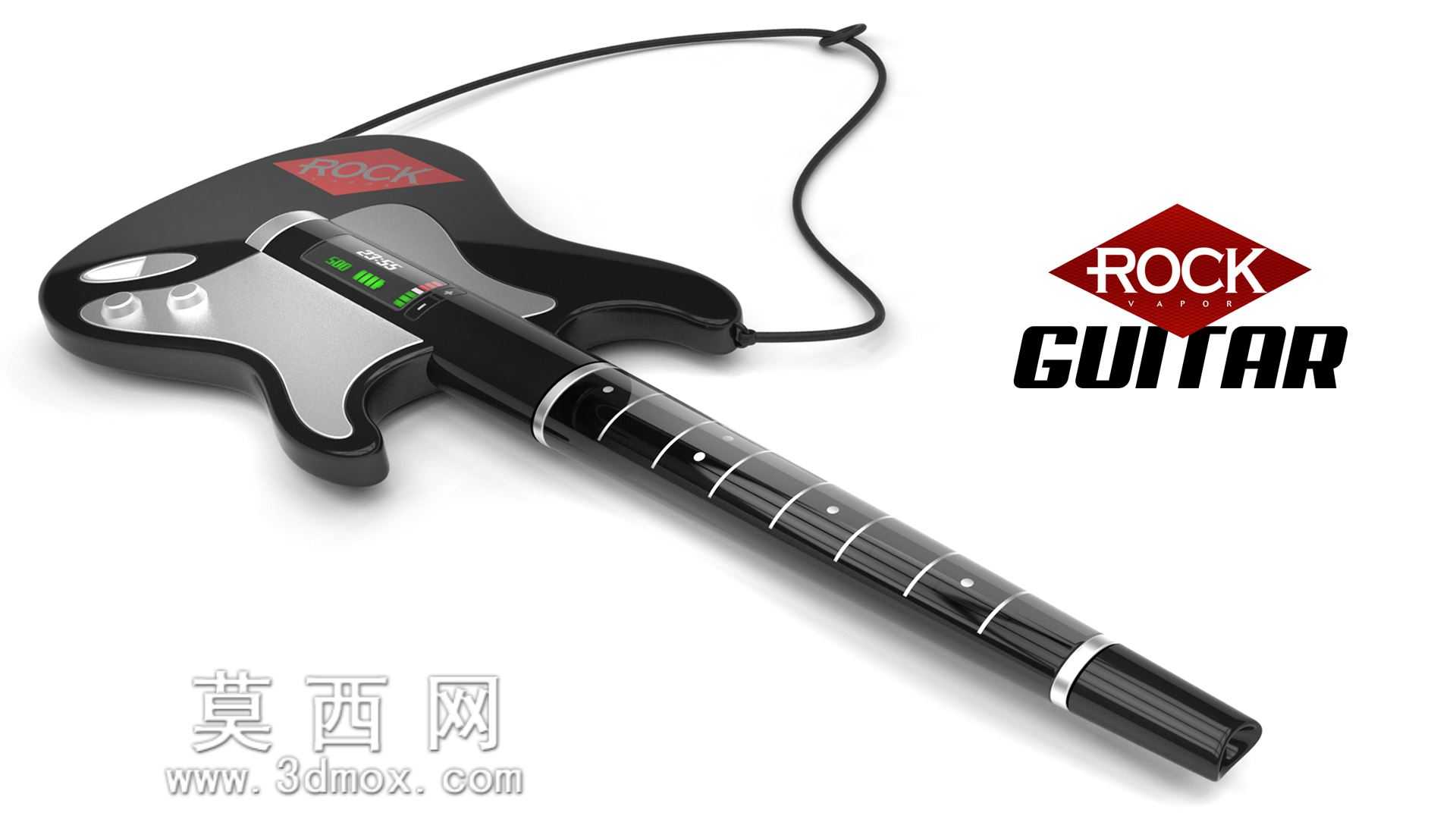

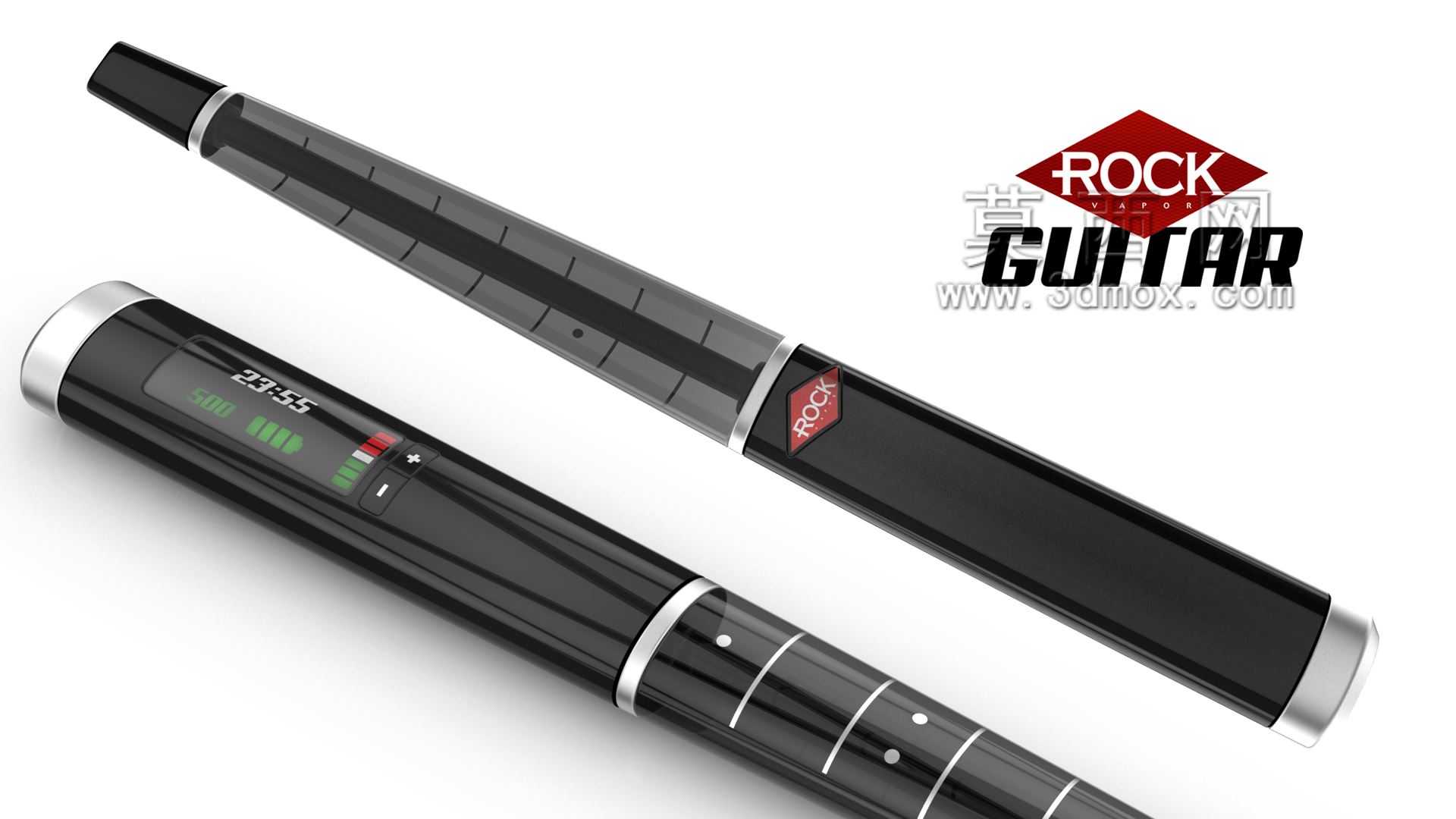

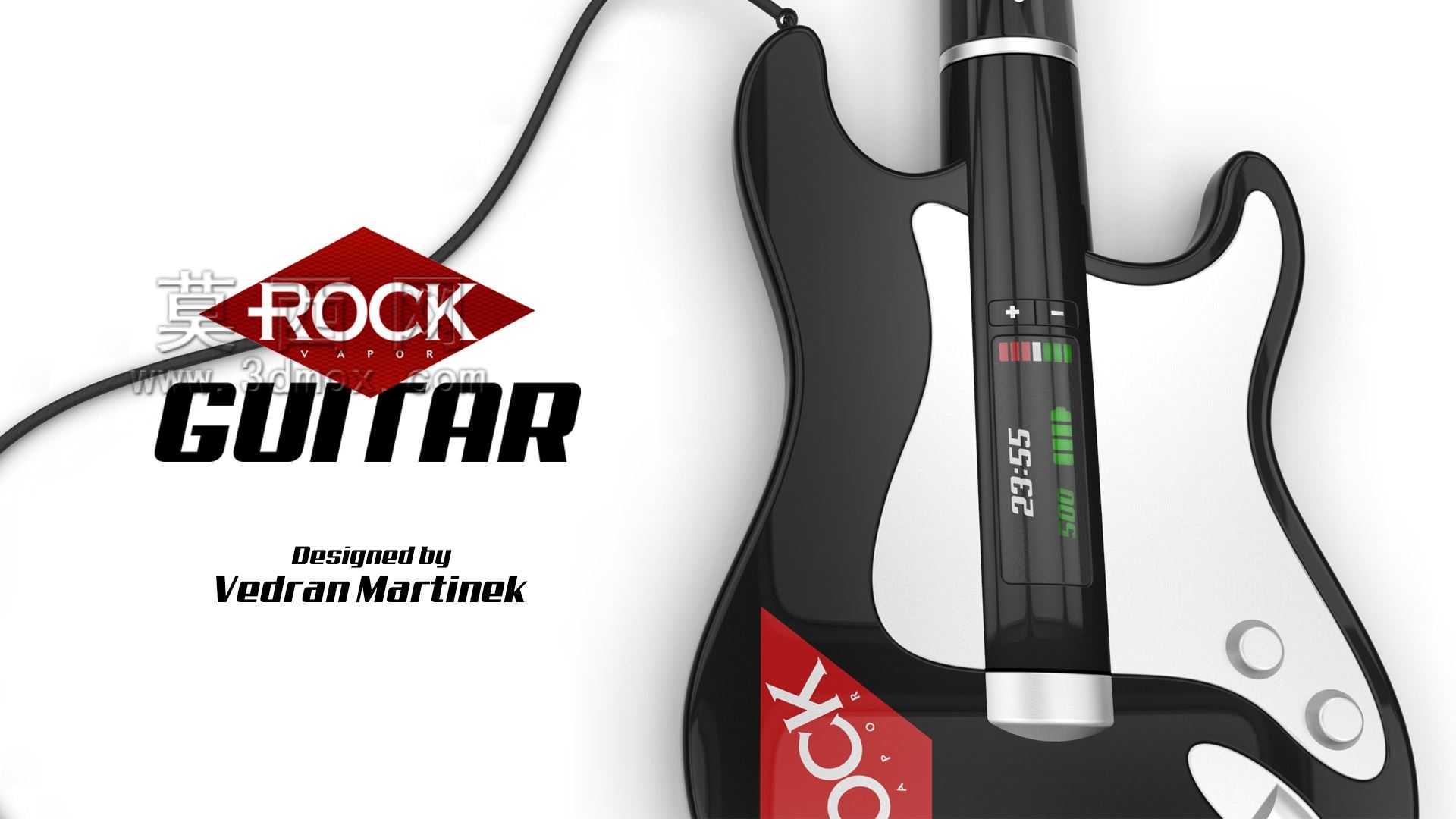

设计过程中特意保留了经典电吉他的黑白撞色护板造型，这个护板并非独立的装饰贴片，而是直接作为设备上盖的结构组成部分，采用卡扣加超声波焊接的方式与机身主体连接，接缝位置的公差控制在0.1mm以内，既可以避免日常使用中汗液、灰尘渗入机身内部损坏电路，也减少了额外装饰件带来的装配工序，降低量产阶段的组装复杂度。琴颈位置的模拟琴弦装饰条下方，集成了设备的电量显示模块，采用分段式LED灯组，不同电量对应不同的显示颜色，灯组的柔光层做了磨砂雾化处理，光线不会过于刺眼，在暗光环境下使用也不会产生视觉干扰。

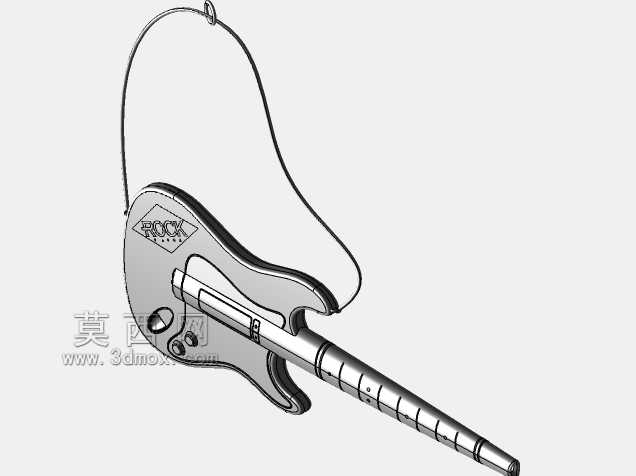

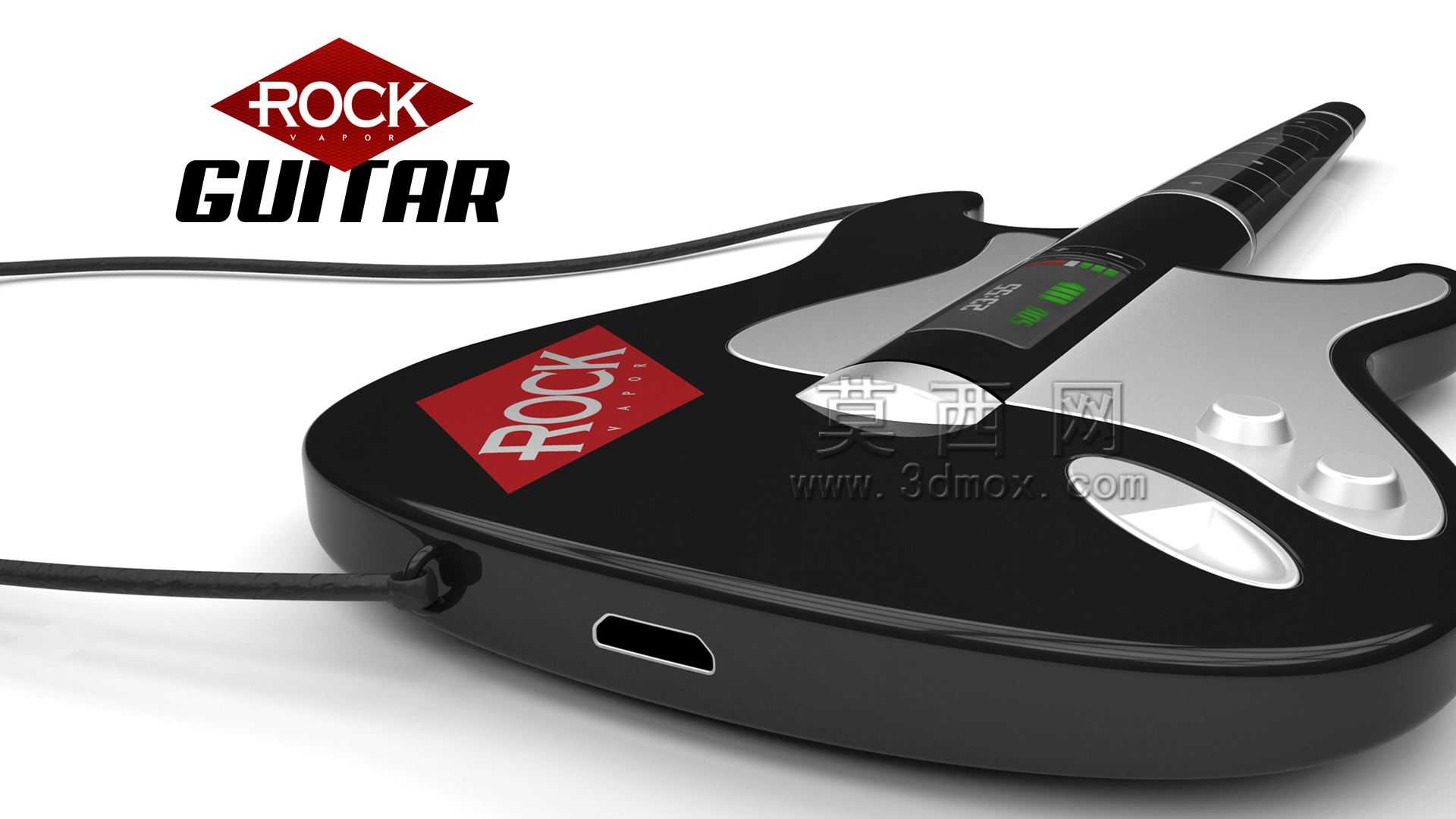

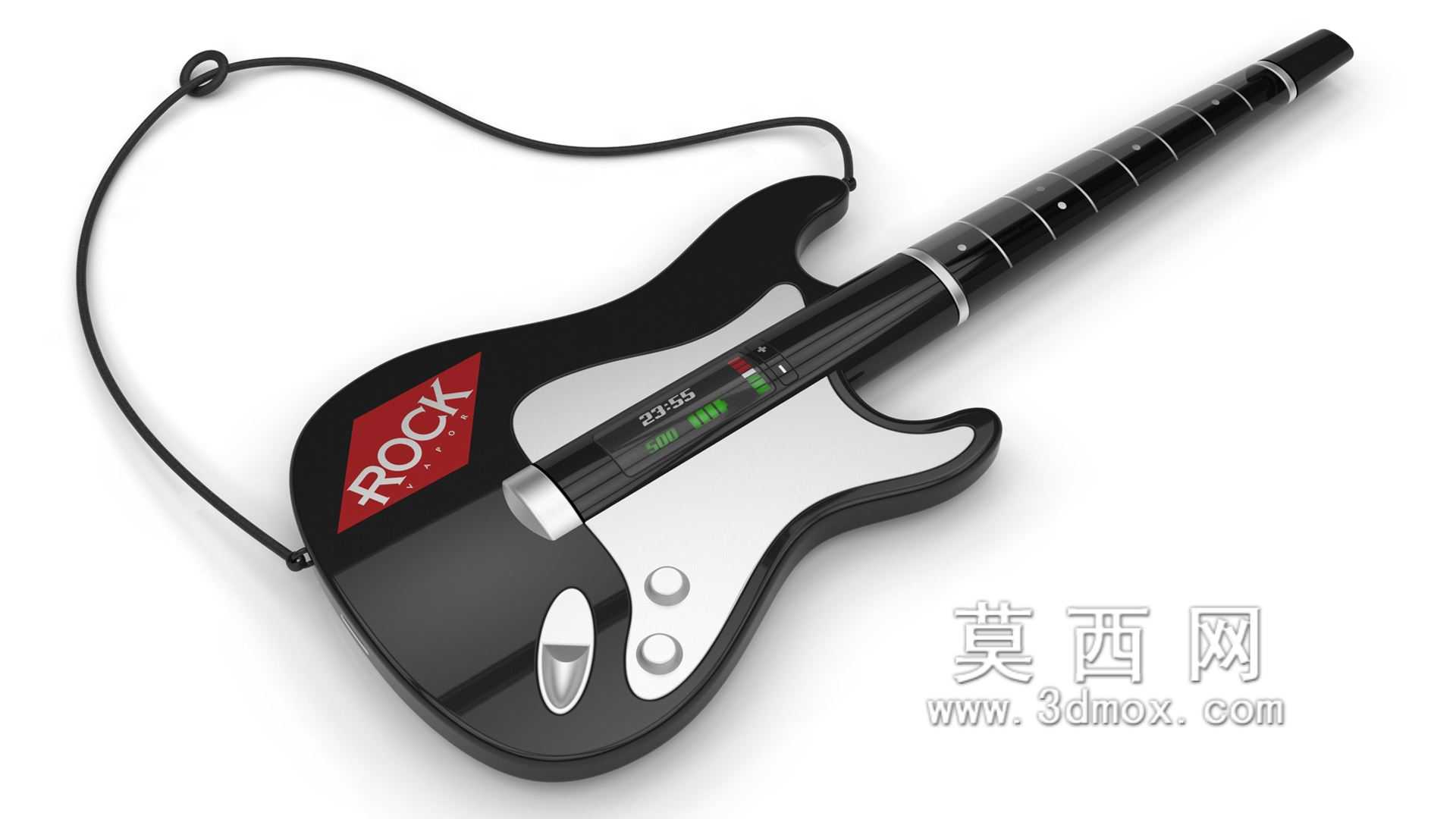

考虑到这类设备经常会被用户带到livehouse、户外音乐节等场景使用，整机的密封等级做了IP54的防护设计，充电接口位置设置了隐藏式的硅胶塞，不需要额外拆卸机身就能完成充电操作，硅胶塞与接口的配合过盈量控制在0.2mm，反复插拔上千次也不会出现密封失效的问题。设备底部模拟吉他背带钉的位置，预留了标准挂绳孔，孔径为3mm，可以适配市面通用的手机挂绳、腕带，方便用户在走动过程中随身携带，不需要一直攥在手里。

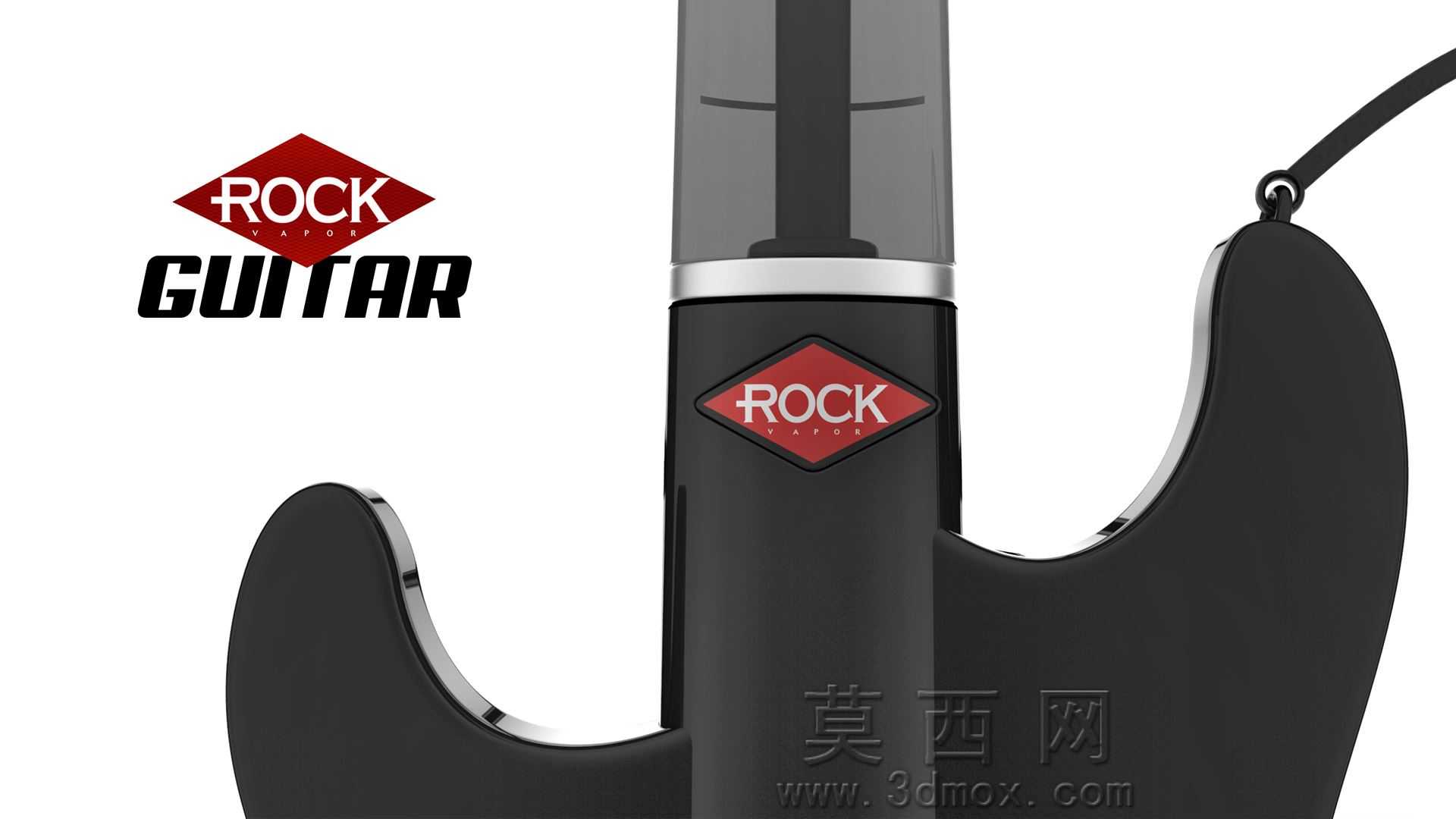

在内部气路设计上，采用了底部进气直吹雾化芯的结构，进气通道的内壁做了镜面抛光处理，减少冷凝液在通道内壁的附着残留，气道的转折位置全部采用圆弧过渡，避免直角转折产生的气流啸叫，使用过程中的气流噪音控制在30分贝以内，即使在相对安静的室内环境使用也不会产生明显的噪音干扰。雾化仓的容量设置在2ml，仓壁采用高透明的食品级PC材质，用户可以直观观察到内部耗材的剩余量，不需要频繁拧开仓盖检查，雾化仓与主机的连接采用标准的510接口螺纹，螺纹配合的公差控制在0.05mm，拧动过程顺滑无卡顿，密封胶圈采用耐油腐蚀的氟橡胶材质，长期接触雾化耗材也不会出现溶胀变形导致的漏液问题。

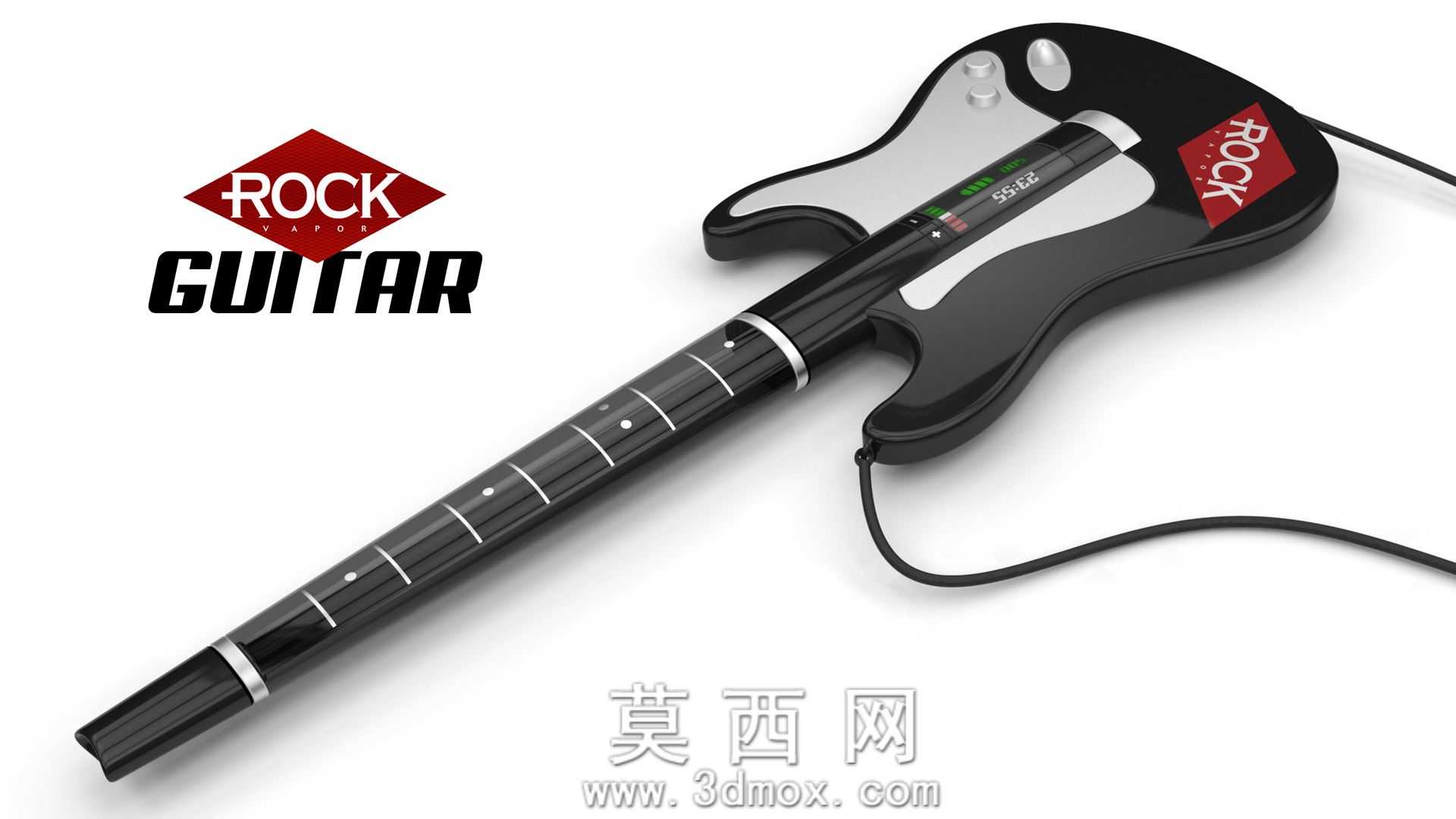

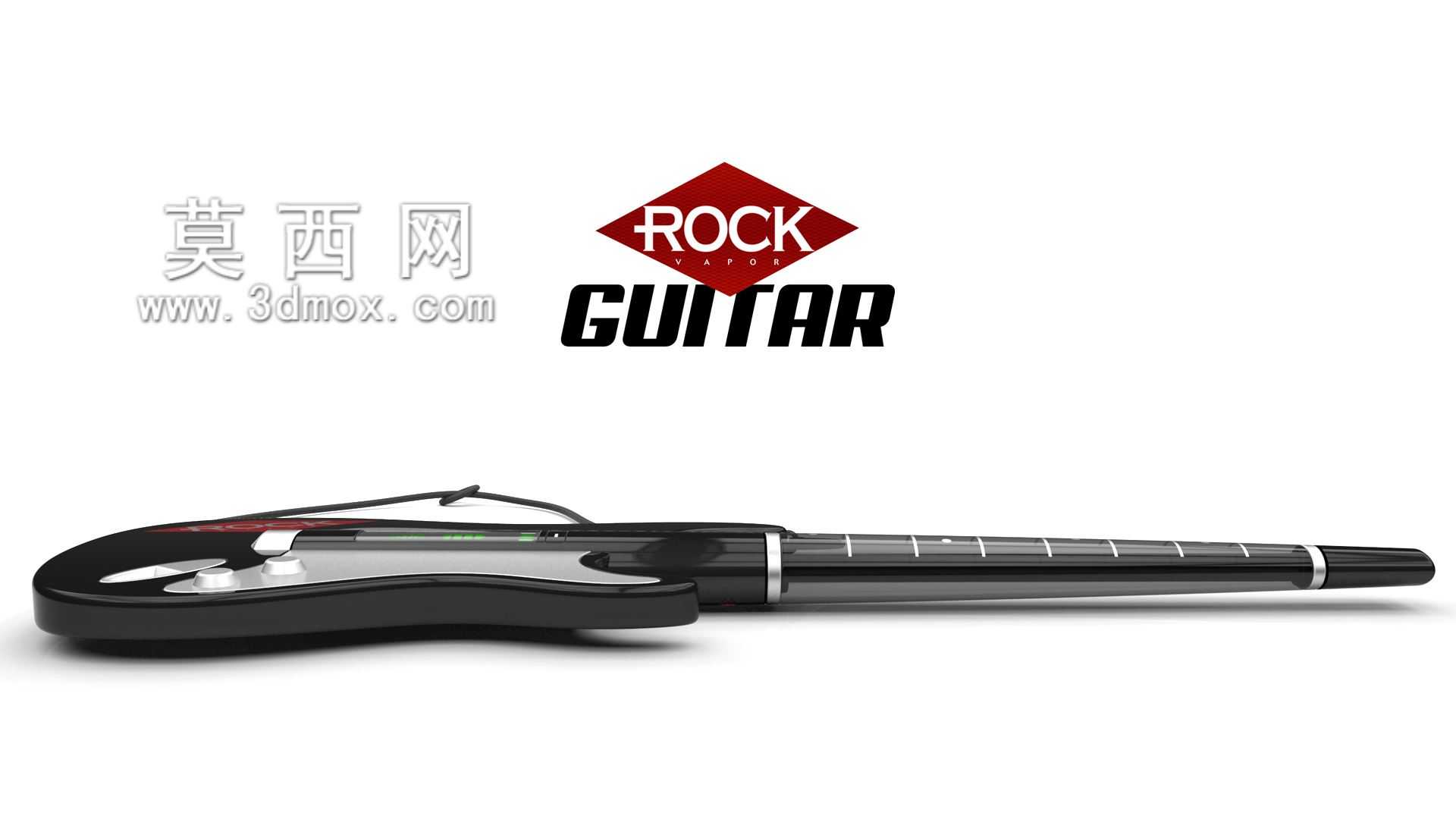

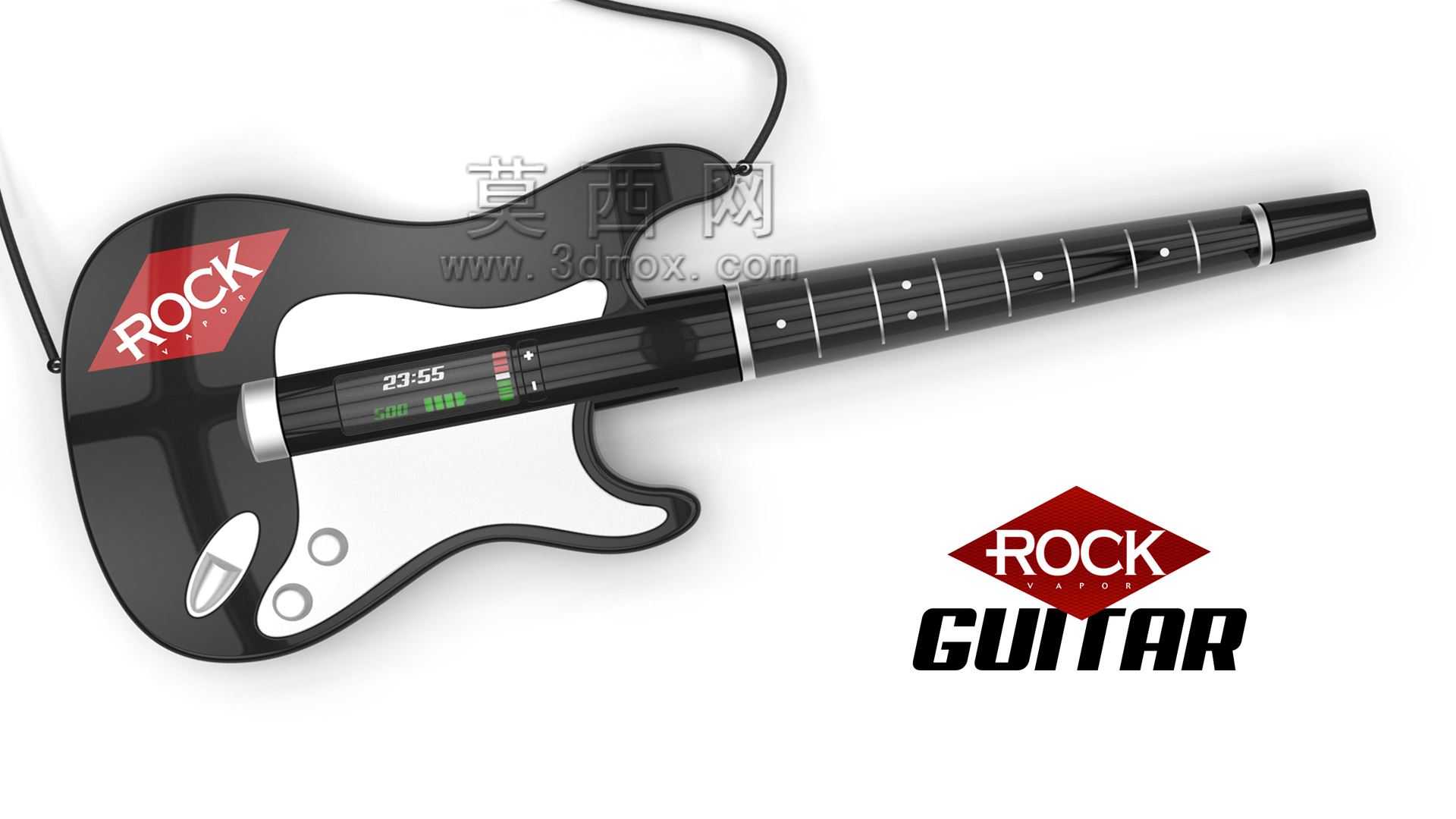

整个造型的比例完全参考经典ST款电吉他的轮廓比例做等比例缩小，没有为了压缩体积刻意破坏吉他造型的辨识度，琴身的尖角位置都做了钝化处理，避免放在口袋里携带时尖角勾刮衣物面料，整机的重量控制在85g，长时间单手握持也不会产生明显的负重感。电路部分的保护板集成在电芯与雾化模块之间的夹层位置，带有过充、过放、短路、干烧四重保护，即使出现误操作也不会产生安全隐患，电路走线全部采用耐高温的特氟龙绝缘线，走线位置避开了气路与外壳的接缝位置，避免组装过程中压线导致的线路破损。
