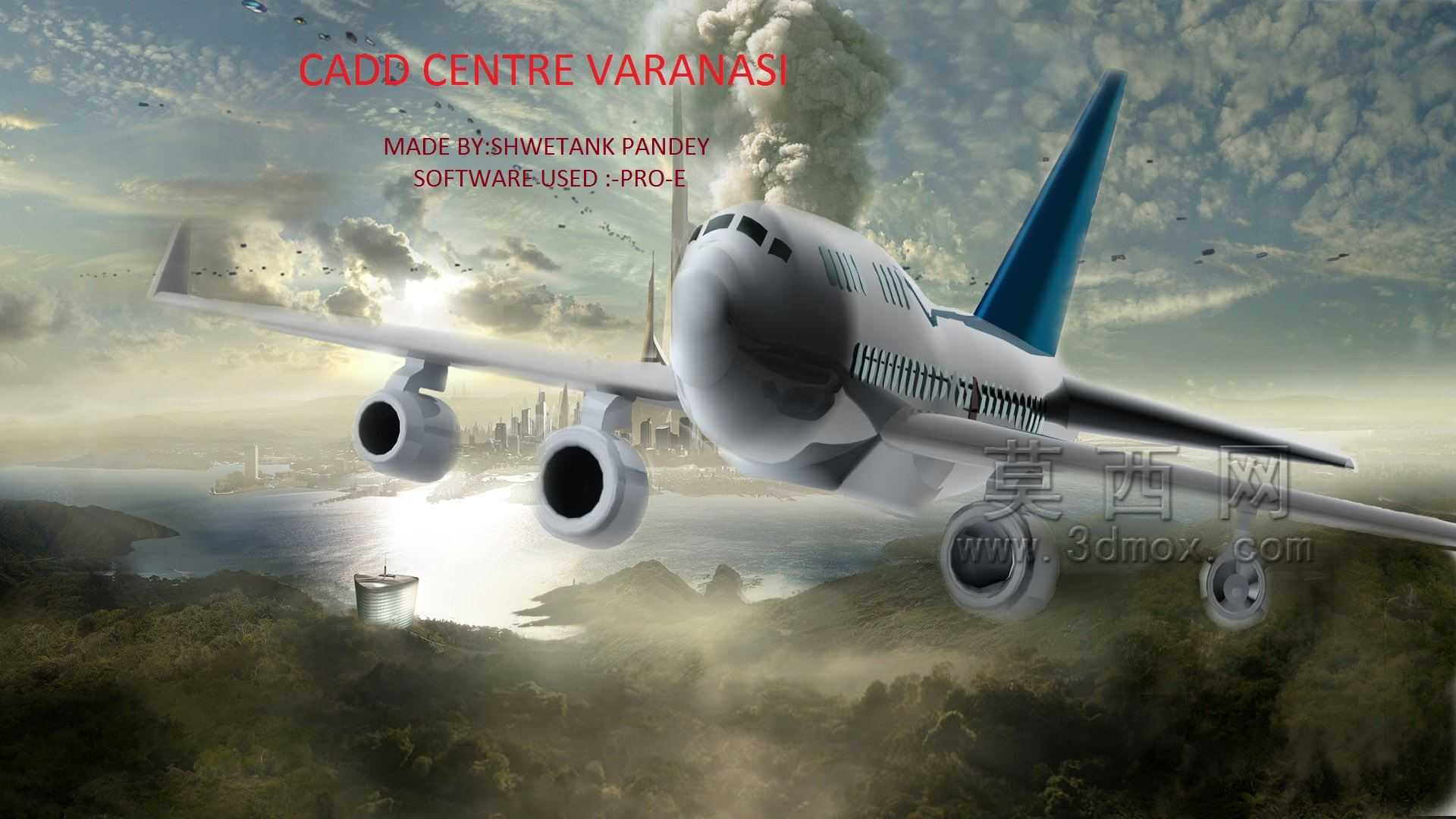

民用航空客运飞机整机结构三维设计

　　在民用航空运输装备的结构设计环节，整机三维数模是开展气动校核、结构强度验证、装配干涉检查的核心基础载体，该客机模型覆盖了干线民用飞机的全部核心结构模块，可直接用于航空类专业教学演示、结构方案研讨、虚拟装配实训等场景。从实际应用场景来看，这类整机数模既可以作为民航维修培训的虚拟教具，帮助机务人员快速熟悉机身各系统的布局位置，也能用于航空科普展项的数字内容开发，还能为新型支线客机的概念方案设计提供结构参考，辅助设计团队快速完成初始布局的可行性验证。

　　从功能特性来看，该模型完整还原了民航客机的核心功能分区：机头位置预留了驾驶舱的安装边界，可配套航电系统模型完成驾驶舱布局模拟；机身段按照客舱、货舱、设备舱的常规分区做了结构划分，客舱段的舷窗排布、舱门位置均符合干线客机的通用布局规范，机身截面采用宽体客机常用的圆形截面设计，能够在高空增压工况下均匀分散机身蒙皮承受的载荷，减少应力集中点的出现。机翼部分采用下单翼布局，这种布局的优势在于机翼结构可直接穿过机身下部，不占用客舱的有效使用空间，同时发动机吊挂在机翼下方，能够降低发动机运行时传递到客舱的振动噪音，也便于地面维护人员开展发动机检修作业。机翼前缘预留了缝翼的安装槽位，后缘设置了襟翼、副翼的结构铰接位，可配套增升装置模型完成起降阶段的气动舵面动作模拟。

　　尾翼部分采用常规的垂直尾翼加水平尾翼布局，垂直尾翼后缘预留了方向舵的转动间隙，水平尾翼后缘设置了升降舵的铰接结构，能够满足飞行姿态控制的结构演示需求。起落架部分采用前三点式起落架布局，前起落架设置在机头下方位置，配套转向机构的安装空间，主起落架布置在机翼根部的机身承力框位置，能够承受飞机着陆时的巨大冲击载荷，起落架舱的轮廓完全贴合机身与机翼的下部曲面，保证起落架收放时不会与周边结构发生干涉。

　　设计思路上，该模型采用单窗口一体化建模逻辑，所有结构模块的坐标系完全统一，无需额外做坐标对齐即可完成整机装配，机身曲面采用G2连续的曲面建模方式，保证机身外表面的光顺度，符合气动设计对外表面粗糙度的要求，各结构段之间的分模线位置完全参考实际民航客机的制造分段，比如机头段、前机身段、中机身段、后机身段、尾翼段的分界面均设置在机身承力框的对应位置，和实际飞机的部装分段逻辑保持一致，方便后续拆分各段做单独的结构强度分析。

　　从安装边界与尺寸逻辑来看，模型的各部件比例严格参考窄体干线客机的实际尺寸比例，发动机短舱的吊挂位置距离机翼前缘的距离符合发动机安装的安全间隙要求，避免发动机运转时的振动对机翼前缘结构造成疲劳损伤；机身下部的货舱门、客舱门的尺寸边界均满足地面保障设备的作业要求，比如客舱门的离地高度、开启角度范围都和实际机型的地面作业需求匹配；水平尾翼与垂直尾翼的相对位置满足尾流避让的气动要求，避免机翼产生的尾流直接打在尾翼舵面上影响操纵效率。

　　在结构细节处理上，模型还原了发动机短舱的进气道、外涵道、尾喷口的基本轮廓，短舱与机翼吊挂的连接位置做了承力结构的简化示意，能够体现发动机吊挂的载荷传递路径；机身表面的天线、航行灯等小部件的安装位置也做了对应预留，可根据实际需求拓展加装对应的细节模型；机翼上的翼尖小翼结构也做了还原，能够体现翼尖小翼降低诱导阻力的气动设计逻辑。对于结构设计从业者来说，这类整机模型能够帮助快速理解民用客机的整体结构布局逻辑，掌握大尺寸曲面建模的分面思路，熟悉航空装备设计中结构分区、载荷传递、安装间隙校核的核心要点，避免在实际设计中出现结构干涉、布局不合理的问题。
