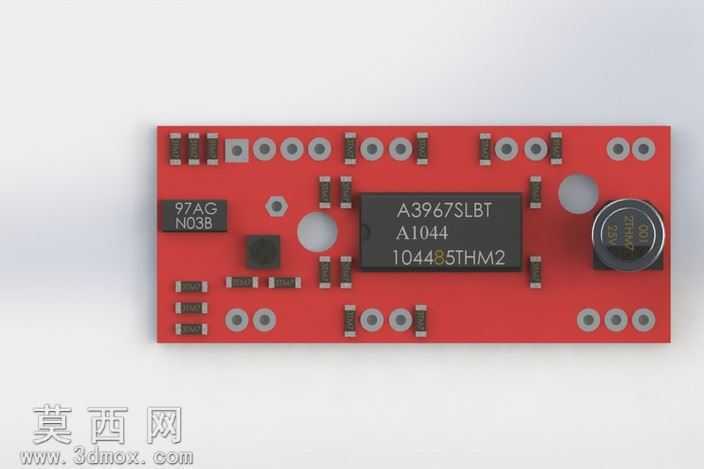

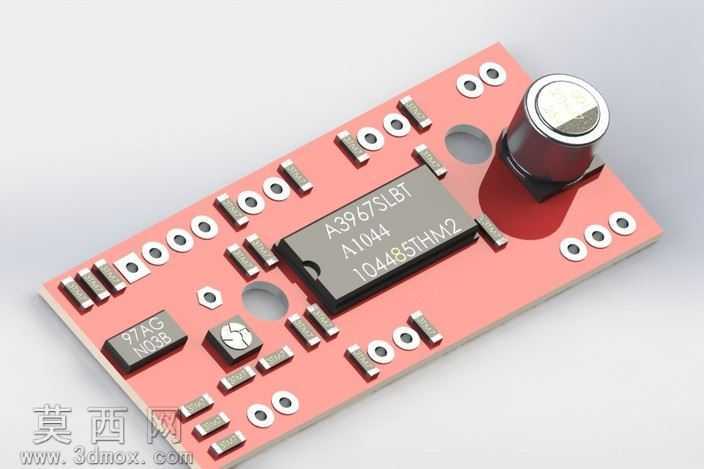

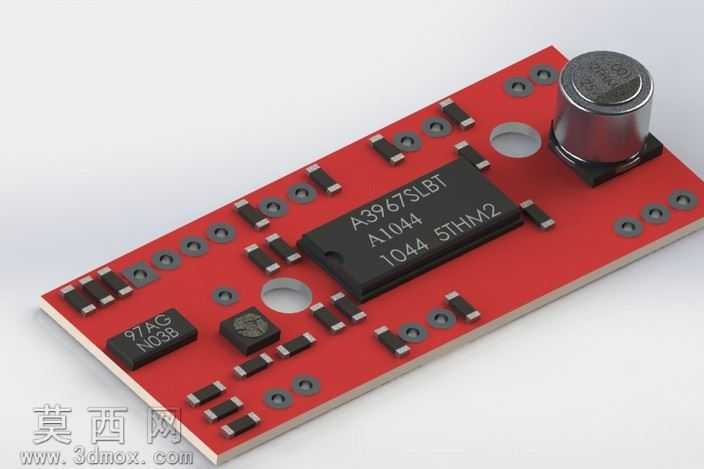

EasyDriver步进电机驱动电路板三维模型

本模型为EasyDriver v4.4步进电机驱动部分的三维建模成果，建模过程严格参照实物的外观尺寸与结构布局完成，完整还原了驱动板的全部结构细节。建模阶段首先依据实物测绘尺寸搭建PCB基板的基础轮廓，精准还原基板上的安装孔位、边缘切角与定位开孔，确保基板的外形尺寸、孔位间距与实物完全一致，为后续元件装配提供准确的定位基准。针对板上搭载的核心驱动芯片A3967SLBT，建模时细致还原芯片的塑封外壳轮廓、引脚排布与表面丝印标识，引脚的间距、伸出长度与弯折角度均参照实物参数设置，保证芯片与基板焊盘的位置完全匹配。板上搭载的电解电容元件，建模时还原了金属外壳的圆柱形态、顶部的压痕结构与引脚的焊接位置，电容的高度、直径参数均与实物保持一致。各类贴片电阻、电容元件按照实物的排布位置逐一建模，还原贴片元件的长方体外形与两端焊盘的对应位置，元件的排布间距、偏移角度完全复刻实物的布局逻辑。板上的丝印层内容也在建模中做了对应还原，包括元件位号标识、接口标注等细节，提升模型的真实还原度。渲染阶段为不同元件赋予对应材质，PCB基板采用哑光红棕色阻焊材质，模拟真实电路板的阻焊层质感；芯片塑封部分采用深灰色哑光塑料材质，还原芯片外壳的磨砂质感；电解电容外壳采用亮面金属材质，模拟铝壳电容的金属反光效果；贴片元件采用深灰色哑光材质，引脚部分采用亮银色金属材质模拟焊锡与金属引脚的质感；板上的焊盘部分采用亮银色金属材质，还原焊盘的金属光泽。建模过程中重点关注各元件的装配关系，所有元件的安装位置均与基板焊盘精准对齐，无错位、偏移问题，完整呈现驱动板的实际装配结构。该模型可用于步进电机驱动相关的结构验证、装配演示、教学展示等场景，能够清晰展现EasyDriver驱动板的整体结构与元件布局，为相关的电子结构设计、项目演示提供精准的三维模型参考。
