防水型电缆密封锁紧线扣三维结构设计

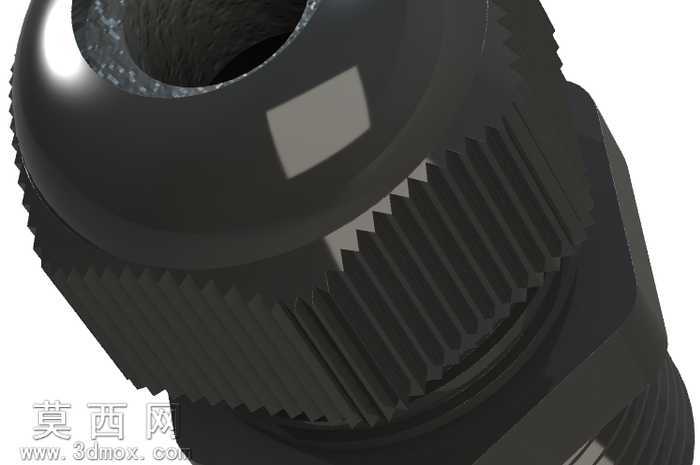

本作品为电缆密封锁紧线扣的三维数字化模型，建模阶段采用SolidWorks软件完成全参数化结构搭建，首先基于实物测绘与工程应用需求确定核心尺寸基准，依次构建主体锁紧套、内置密封胶圈、压紧爪片、外螺纹连接段等核心部件，各部件间严格遵循实际装配约束关系，通过同轴度、贴合面、间隙配合等装配条件完成整体组装，确保模型可直接用于装配干涉检查与工程图导出。外观渲染阶段针对不同部件匹配对应材质属性，主体锁紧套采用添加玻纤增强的尼龙工程塑料材质，调整材质粗糙度、漫反射参数还原哑光磨砂的塑料质感，外表面的滚花防滑结构通过阵列特征精准还原齿形角度与齿距，模拟真实加工后的纹理细节；内置密封部件采用丁腈橡胶材质，调整材质的半透明属性与弹性质感参数，还原橡胶件的柔韧视觉效果；金属螺纹段做镀锌钝化表面处理，添加细微的金属颗粒质感与轻微反光效果，区分不同部件的材质差异。结构设计上充分考虑实际使用场景的功能需求，外表面的滚花结构无需借助工具即可手动完成锁紧操作，内部的锥形压紧腔在锁紧套旋紧过程中会均匀挤压密封胶圈，使胶圈产生径向形变紧密包裹穿过的电缆外壁，同时压紧爪片同步卡紧电缆外护套，既实现IP68级别的水密性密封效果，又能提供足够的抓地力防止电缆受外力拉扯出现松脱移位，可有效适配电源线、信号电缆等多种线缆的穿舱固定需求，兼顾密封性能与抗拉扯性能。建模过程中对所有圆角、倒角、拔模斜度等工艺特征做了完整还原，避免出现尖锐棱角与无法开模的结构，确保模型可直接用于后续的注塑模具设计、产品样机3D打印验证，各特征参数保留可编辑属性，使用者可根据实际使用的电缆外径、安装面板开孔尺寸快速调整对应参数，适配不同规格的安装需求，整体模型结构严谨，细节还原度高，完全符合工业级产品的设计规范与使用要求。
