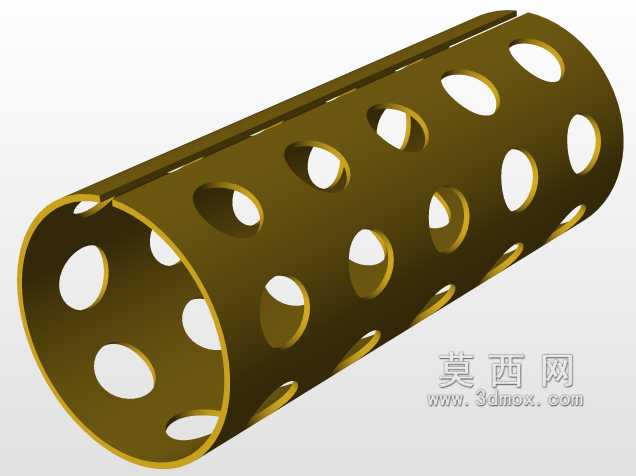

带阵列圆孔镂空薄壁金属套筒结构

　　这类带规则阵列圆孔的薄壁金属套筒，在流体过滤、物料筛分、通风散热、物料输送的配套结构中应用十分广泛，日常在食品加工的物料输送管路、化工流体的粗滤环节、农用机具的排种导料结构、通风设备的导流防护段都能见到同类型构件的身影。不同于实心厚壁筒体，这类薄壁镂空筒体的核心作用是在保证筒体整体径向支撑刚度的前提下，尽可能降低构件自重，同时通过均匀排布的镂空孔实现流体、粉状或小颗粒物料的透过，或是满足散热通风的流通需求，部分场景下也会作为防护套筒套在旋转构件外侧，避免异物卷入转动部位，同时不影响内部构件的散热与观察。从结构设计逻辑来看，这类筒体首先要确定基础的筒体直径与长度参数，直径尺寸需要匹配对接的管路或安装位的内径或外径，根据安装场景的不同，

　　筒体两端会预留10到20毫米的无孔直边段，用于和端盖、对接法兰做焊接或卡接固定，避免镂空区域延伸到安装配合面导致连接强度不足、密封失效的问题。筒体壁厚的选择需要结合使用场景的受力情况确定，作为流体过滤内芯使用时，壁厚通常在0.5到1.5毫米之间，优先保证流体透过率同时降低材料成本；作为外部防护套筒使用时，壁厚可提升至2到3毫米，提升抗外力冲击的能力，避免日常磕碰导致筒体变形。镂空孔的排布采用周向与轴向双向等距阵列的设计逻辑，周向孔位需要保证同一截面上的孔均匀分布，避免单侧开孔过多导致筒体径向刚度失衡，轴向孔位的间距需要结合孔的直径调整，保证相邻孔之间的留存筋条宽度不小于壁厚的1.5倍，避免冲孔加工时出现筋条撕裂、筒体变形的问题，

　　同时也能保证整体结构的抗扭、抗弯强度满足使用要求。孔型选择圆形是工程中性价比最高的方案，圆形孔不存在应力集中的尖角，在承受流体冲击、物料摩擦时不容易出现孔边开裂的问题，同时冲孔加工的模具成本最低，加工效率远高于方孔、异形孔，后期维护时如果出现孔边磨损，补焊修复的难度也更低。建模过程中需要重点注意薄壁特征的处理，筒体采用抽壳特征生成基础壁面时，要保证壁厚均匀，避免出现局部壁厚偏差导致后续钣金展开时尺寸出错；阵列孔特征时要提前计算好周向孔的数量与角度间距，保证首尾孔位在筒体卷制接缝处能够完美对齐，不会出现接缝处孔位错位、筋条宽度不均的问题。如果是用于钣金加工的模型，还需要预留卷制的接缝余量，根据所选金属板材的材质调整折弯系数，

　　保证卷圆后的筒体直径符合设计公差要求。安装边界方面，这类筒体的安装通常分为两种形式，一种是两端插入配套的端盖卡槽内，靠端盖压紧固定，这类安装方式需要严格控制筒体外径的公差，通常取负公差保证能够顺利插入卡槽，同时两端的无孔段长度要和卡槽深度匹配，避免安装后筒体出现轴向窜动；另一种是筒体两端焊接法兰，通过法兰和相邻管路做螺栓连接，这类形式需要在建模时提前匹配法兰的螺栓孔位，保证法兰和筒体焊接后整体的同轴度符合要求，避免安装后出现管路错位、密封不严的问题。在实际使用中，这类镂空薄壁套筒还需要根据接触的介质选择对应的材质，接触腐蚀性流体时选用不锈钢板材，接触普通通风、无腐蚀物料时可选用普通冷轧钢板做表面喷塑或镀锌处理，在降低成本的同时满足防锈要求。设计时还要考虑加工工艺的可行性，薄壁筒体的冲孔工序优先在平板状态下完成，再进行卷圆焊接，避免卷成筒体后再冲孔导致孔位变形、内壁出现毛刺难以清理的问题，平板冲孔时要注意孔位和卷制方向的匹配，避免卷圆时孔边出现应力开裂。
