自行车车架锁紧限位止转装置结构设计

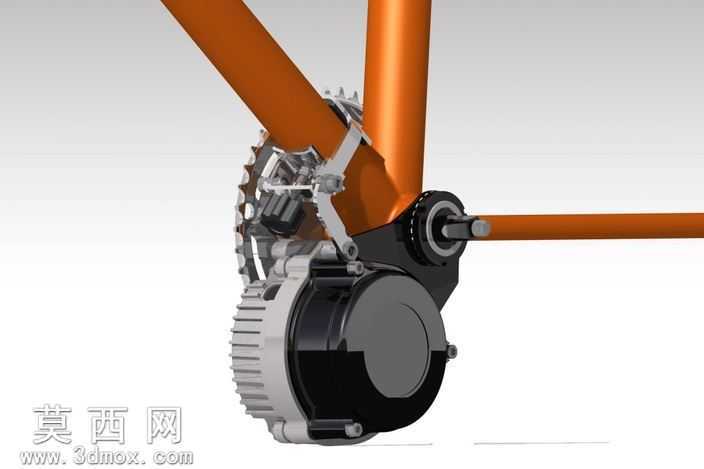

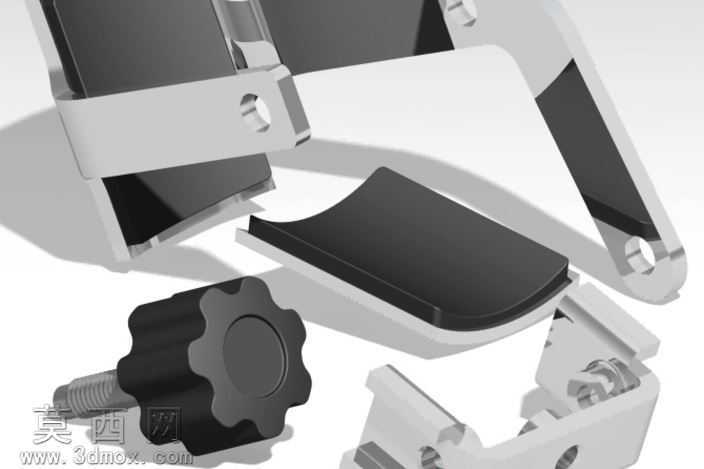

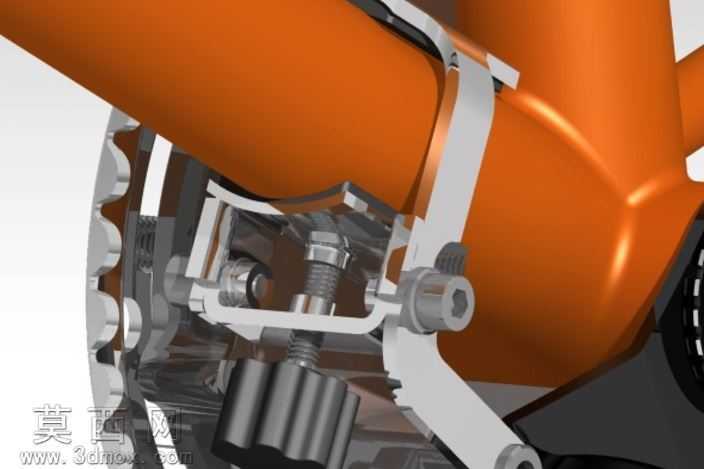

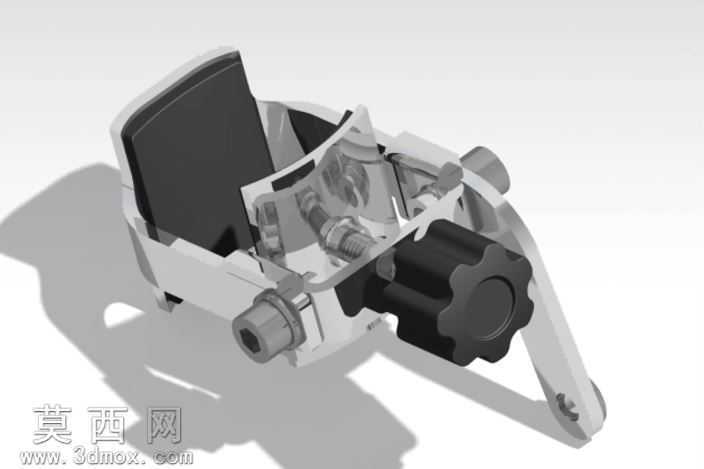

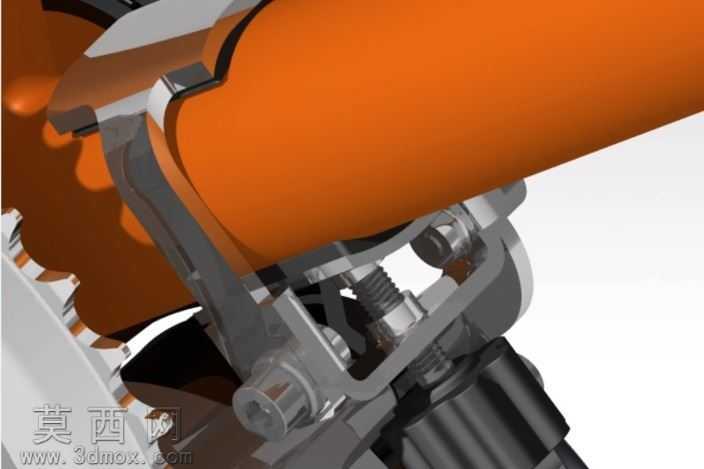

本作品为适配自行车车架的止转锁紧装置三维建模设计，整体建模过程严格遵循机械结构装配逻辑，在主流三维建模软件中完成全参数化建模，所有零部件尺寸均参考通用自行车圆管管径标准设定，保证结构具备实际落地适配性。建模阶段首先完成自行车车架圆管的基准参照搭建，确定装置的安装定位基准，随后依次拆分构建夹紧臂、加强板、旋钮锁紧机构、主体基座、传动齿组等独立零部件，每个零件均完成倒角、拔模、装配间隙预留等工艺细节处理，避免出现建模干涉问题。材质渲染阶段针对不同零部件做了差异化材质区分：车架管采用哑光橙色金属烤漆材质，还原常规自行车车架的漆面质感；装置主体外壳采用磨砂黑色工程塑料材质，搭配银灰色金属质感的锁紧旋钮与传动齿结构，金属零件表面添加细微的拉丝纹理与使用磨损痕迹，橡胶软垫部分采用哑光软质橡胶材质，还原软垫的防滑触感，整体渲染光影柔和，清晰展现各部件的装配关系与结构层次。结构设计上，该装置通过环抱式夹紧臂贴合自行车圆管管壁，夹紧臂与加强板接触面设置软质防滑软垫，既可以避免锁紧过程中刮伤车架漆面，也能增大接触面摩擦力提升锁紧稳定性，防止装置受力后出现移位打滑；装置核心采用旋钮式锁紧传动结构，安装完成后无需额外工具，仅需手动旋转旋钮即可完成锁紧与松脱操作，操作便捷省力，锁紧后可有效限制对应部件的转动自由度，避免部件在骑行过程中随意转动移位，提升骑行使用的安全性。整体设计充分考虑自行车户外使用场景，结构紧凑无多余突出棱角，安装后不会与骑行者腿部、衣物产生剐蹭，所有活动部件均做了密封防护结构设计，可减少户外骑行时灰尘、泥水进入传动结构内部，延长装置的使用寿命，各连接部位的受力点均做了加厚加强处理，保证长期反复锁紧松脱操作下结构不会出现断裂变形问题。
