1976年哈雷Ironhead chopper风格摩托车车架底盘

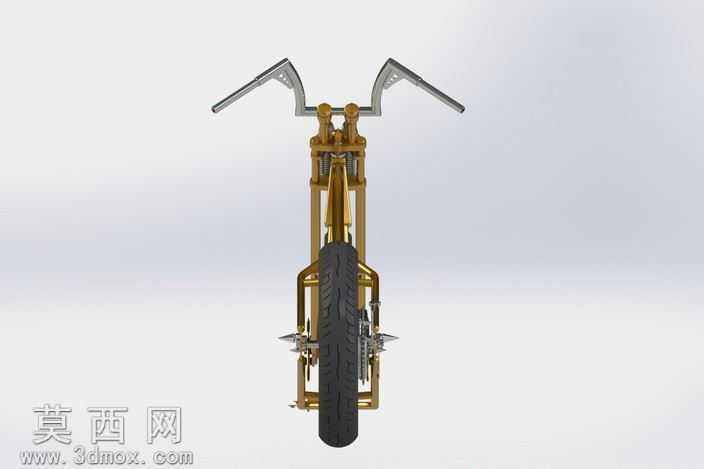

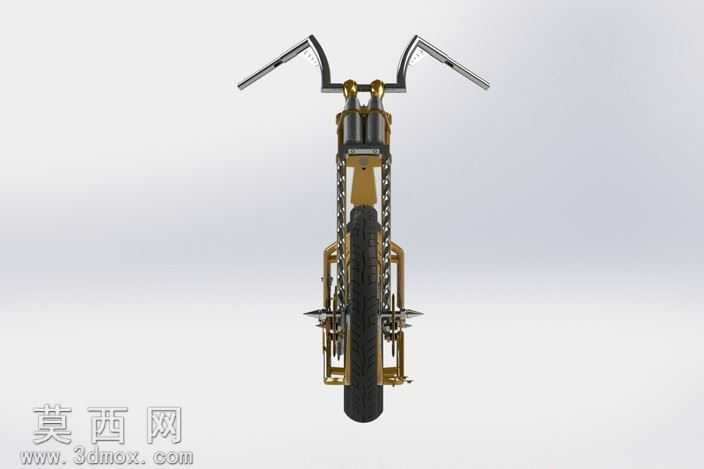

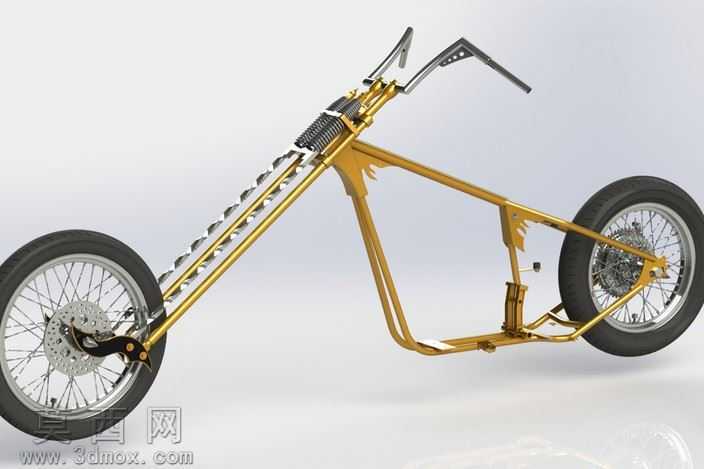

本作品为1976年哈雷Ironhead改装chopper风格摩托车的第一阶段滚动底盘三维建模成果，建模过程中严格遵循美式长臂chopper的经典比例逻辑，首先通过参考实车测绘数据搭建整体骨架基准线，确定超长前伸角、拉长轴距的核心姿态，确保整车视觉上的修长张力与改装车的标志性特征。建模阶段优先完成刚性主车架的结构搭建，采用管状结构扫掠生成车架主梁、下摇篮、后尾架的一体化金属管材结构，还原chopper车型常见的硬尾无后减震设计特征，在车架衔接处做了焊接节点的细节处理，还原手工改装车架的粗糙质感与结构强度逻辑。前悬挂部分还原了经典弹簧头（Springer）前叉结构，对多连杆摇臂、螺旋减震弹簧、转向柱、加高车把固定座做了分件建模，清晰呈现弹簧头前叉的活动结构逻辑，前叉外露的螺旋弹簧做了真实的螺距还原，连杆部分的铰接轴、固定销都做了独立建模，保证结构可动性的逻辑自洽。行走系统部分，前后轮组采用钢丝辐条轮结构，逐根还原辐条的编织排布逻辑，搭配橡胶轮胎的胎纹建模，前轮搭载钻孔刹车盘与对置卡钳结构，后轮集成鼓刹/碟刹复合传动结构，还原老款哈雷车型的后轮传动特征。材质渲染阶段，主车架与前叉金属部分采用抛光黄铜/镀金金属材质，调整金属粗糙度参数呈现亮面金属的反光质感，弹簧部分做了发黑金属与亮面金属的分色处理，轮胎采用哑光橡胶材质，辐条与刹车盘采用亮面镀铬金属材质，通过不同材质的粗糙度、金属度参数区分，凸显改装车的亮面金属视觉冲击力。本阶段仅完成可滚动的行走底盘部分，未覆盖发动机、油箱、座椅等上部覆盖件，建模过程中所有管架的管径、弯折角度都参考实车改装参数，保证结构比例准确，为后续第二阶段加装动力总成、外观覆盖件预留了精准的安装定位基准，整体模型布线规整，结构分件清晰，可用于改装方案展示、3D打印样件制作、改装结构教学等场景。
