固定齿轮竞速自行车车架结构设计

　　固定齿轮自行车车架作为整车的核心承载基体，所有骑行过程中的载荷传递、部件定位都依托车架完成，这类短轴距竞速取向的车架，在城市通勤竞速、场地绕圈赛、特技骑行场景中应用十分广泛。不同于通勤自行车的长轴距舒适取向设计，这款车架的几何设定完全偏向刚性传递与操控响应，头管角度做了更陡的调校，转向时的舵效反馈更直接，摇车发力时不会出现头管形变导致的转向虚位，在场地绕桩、急停急转的骑行场景下，车手的动作可以直接传递到前轮，没有多余的动作滞后。

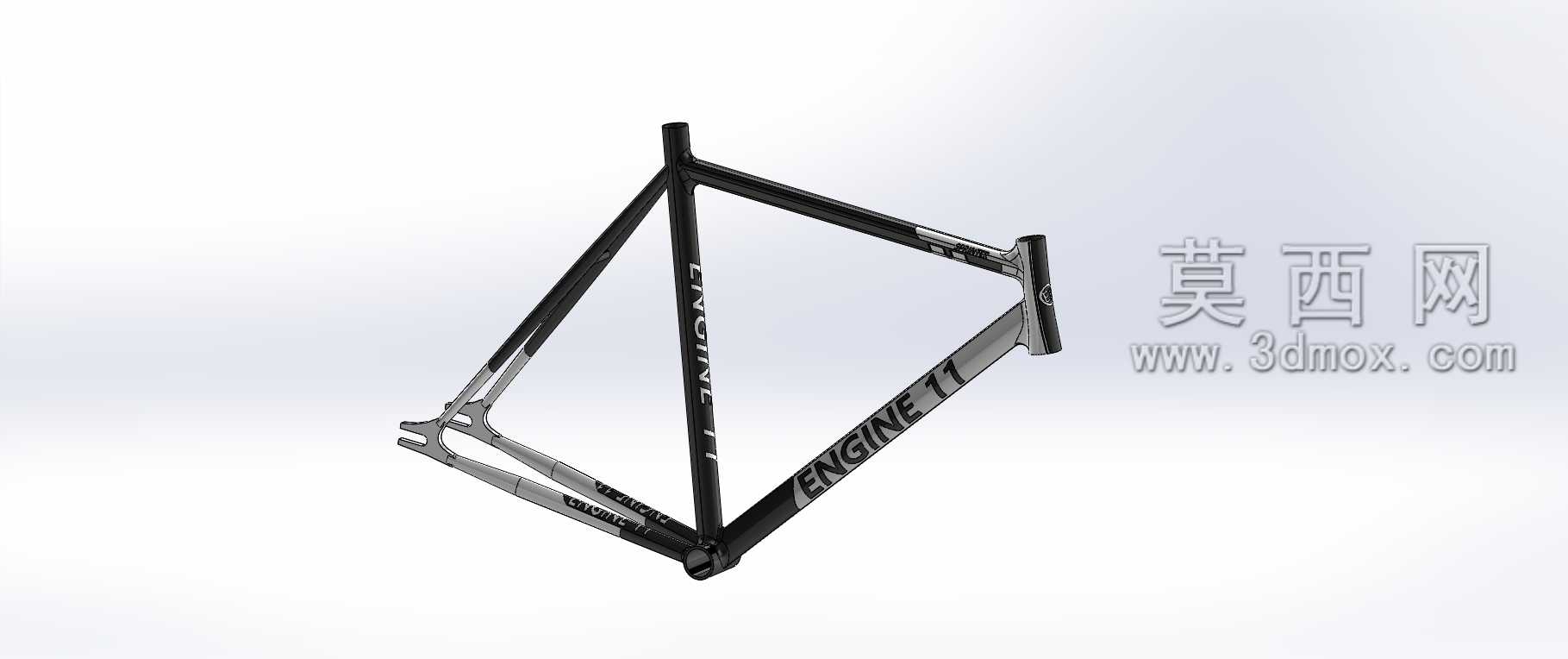

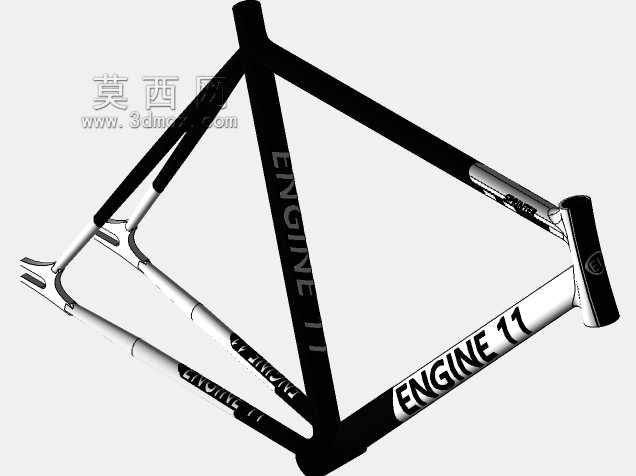

　　从结构设计思路来看，车架采用经典的钻石型三角承载结构，上管、下管、立管、后上叉、后下叉共同组成闭合的受力框架，管材对接位置做了平滑的焊道打磨处理，既避免了应力集中导致的管材疲劳开裂，也能降低高速骑行时的风阻。立管与上管、下管的交汇位置做了局部补强，这个区域是骑行时踩踏载荷的核心传递节点，站立摇车时，踏板的蹬踏力通过曲柄传递到中轴，再由立管分散到上下管，补强结构可以避免大发力下的管材形变，让每一次踩踏的动力都尽可能传递到后轮，减少动力损耗。后下叉的长度做了缩短处理，短后下叉设计可以让后轮的动力反馈更直接，起步加速时的拖拽感更弱，同时在做后轮滑、定车这类特技动作时，重心调整的容错空间更合理，不会因为后叉过长导致重心过于靠后出现翘头翻覆的问题。

　　安装边界的设计上，头管的碗组口径采用通用的标准规格，可以兼容市面上绝大多数的外置、内置碗组，前叉上管的适配长度预留了足够的调整空间，车手可以根据自身的骑行习惯调整把立高度，适配不同的骑行姿态。中轴位置采用标准的螺纹中轴接口，安装时不需要额外的适配配件，常规的方孔、花键、压入式中轴都可以根据需求选配，五通位置的宽度做了精准控制，保证牙盘安装后与车架中心线的偏移量在合理范围内，避免骑行时出现链条偏磨、掉链的问题。后叉末端的开档尺寸符合固定齿轮自行车的通用标准，既可以安装固定齿轮的单速花鼓，也可以根据需求更换为活飞花鼓，尾钩位置做了加厚处理，频繁的后轮拆装、链条张紧调整也不会出现尾钩变形的问题，保证后轮始终与车架中心线保持平行，避免骑行时出现轮组偏摆、蹭刹车皮的问题。座管口径采用通用的标准尺寸，不同后飘量、不同长度的座管都可以兼容，座管夹的锁紧位置做了防滑齿设计，大落差的骑行姿态下也不会出现座管下滑的问题。

　　管材的选型上，不同位置的管材壁厚做了差异化设计，下管作为正面迎风、同时承受踩踏冲击的核心部件，采用了更厚的管壁设计，应对路面颠簸带来的冲击，避免出现管材凹坑、开裂的问题；后上叉则采用了相对薄一点的管壁，在保证整体刚性的前提下过滤一部分路面传来的细碎震动，提升长时间骑行的舒适度，不会因为刚性过高导致手腕、腰部的疲劳积累。车架的走线设计完全适配固定齿轮自行车的简洁需求，没有多余的变速走线座，只预留了刹车安装座，既可以满足场地骑行不需要刹车的需求，也可以在城市通勤时加装刹车组件，适配不同的骑行场景需求。立管上的标识位置做了平整化处理，贴标或者涂装时不需要额外打磨基面，漆面的附着力更强，长期使用也不会出现掉漆、标识脱落的问题。后上叉与立管的连接位置做了弧度过渡，既可以优化受力路径，也能避免安装后轮时轮胎与车架发生干涉，适配不同宽度的外胎使用，从23C的场地光头胎到28C的城市通勤胎都可以正常安装，不会出现蹭胎的问题。
