经典三阶魔方实体结构三维设计方案

　　这款三阶魔方的结构设计完全还原了传统竞速魔方的真实转动逻辑，没有做简化的外观式建模，每一个块体的卡扣、接触面都做了符合实际装配关系的特征处理，从结构工程师的角度看，这类模型的核心难点不在于外表面的色块分割，而在于内部隐藏的转动配合结构如何实现6个面的独立旋转同时不出现块体脱落、卡滞的问题。

　　从实际应用场景来看，这类魔方结构的建模思路可以延伸到很多模块化拼接的工业产品设计中，比如模块化的拼接工装、可重组的工作台面、多面旋转的展示装置，其核心的十字轴连接、角块棱块的卡扣限位逻辑，完全可以平移到需要多自由度转动、模块化快拆的机械结构设计里。很多刚接触结构设计的从业者容易把魔方当成简单的玩具外观来建模，忽略了内部转动副的间隙设计、卡扣的导向斜面处理，实际上真实的魔方产品在每一个块体和中心轴连接的位置，都做了0.1-0.3mm的间隙预留，同时在卡扣的接触位置做了圆弧过渡，避免转动过程中出现硬摩擦导致的卡顿。

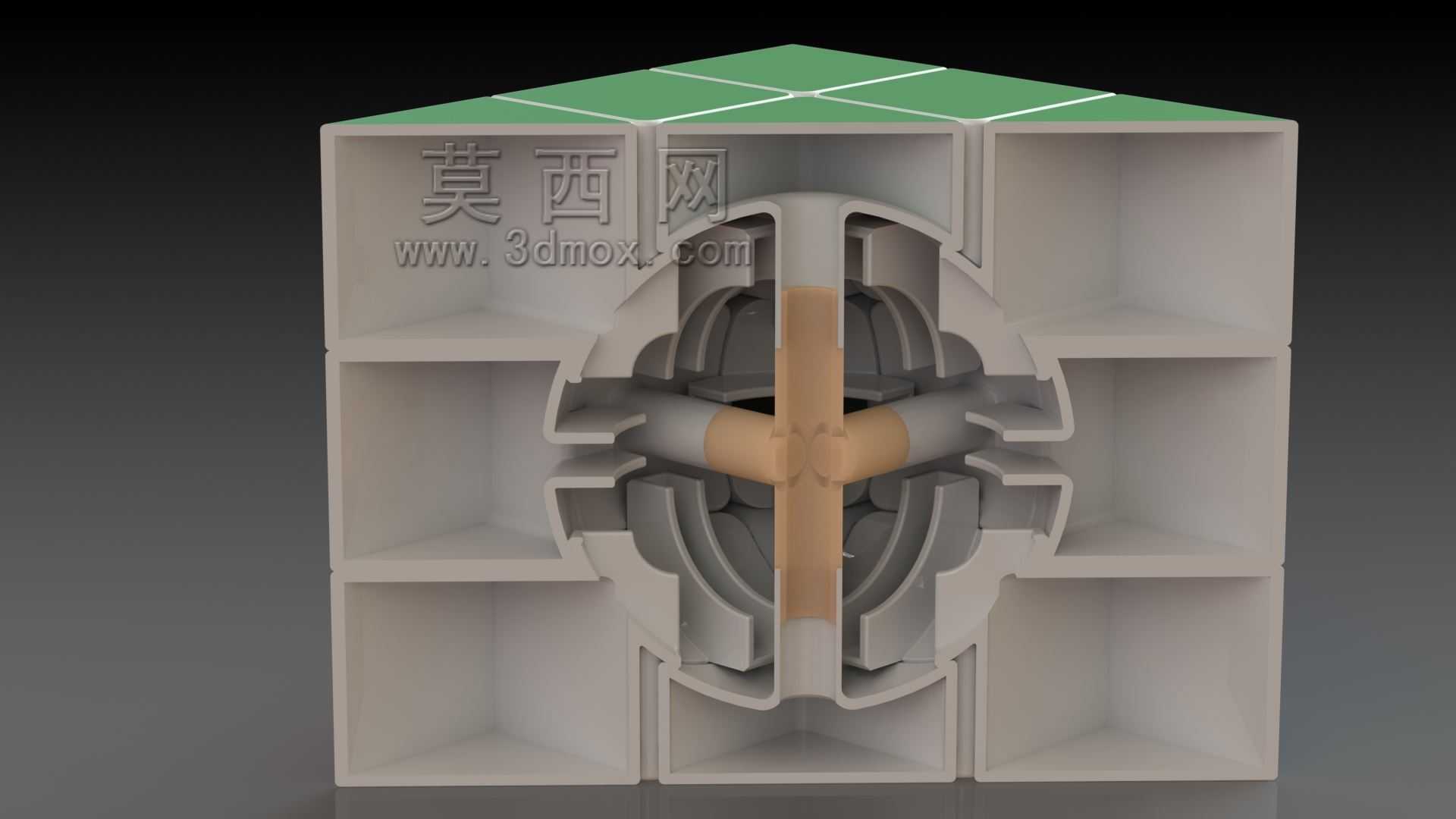

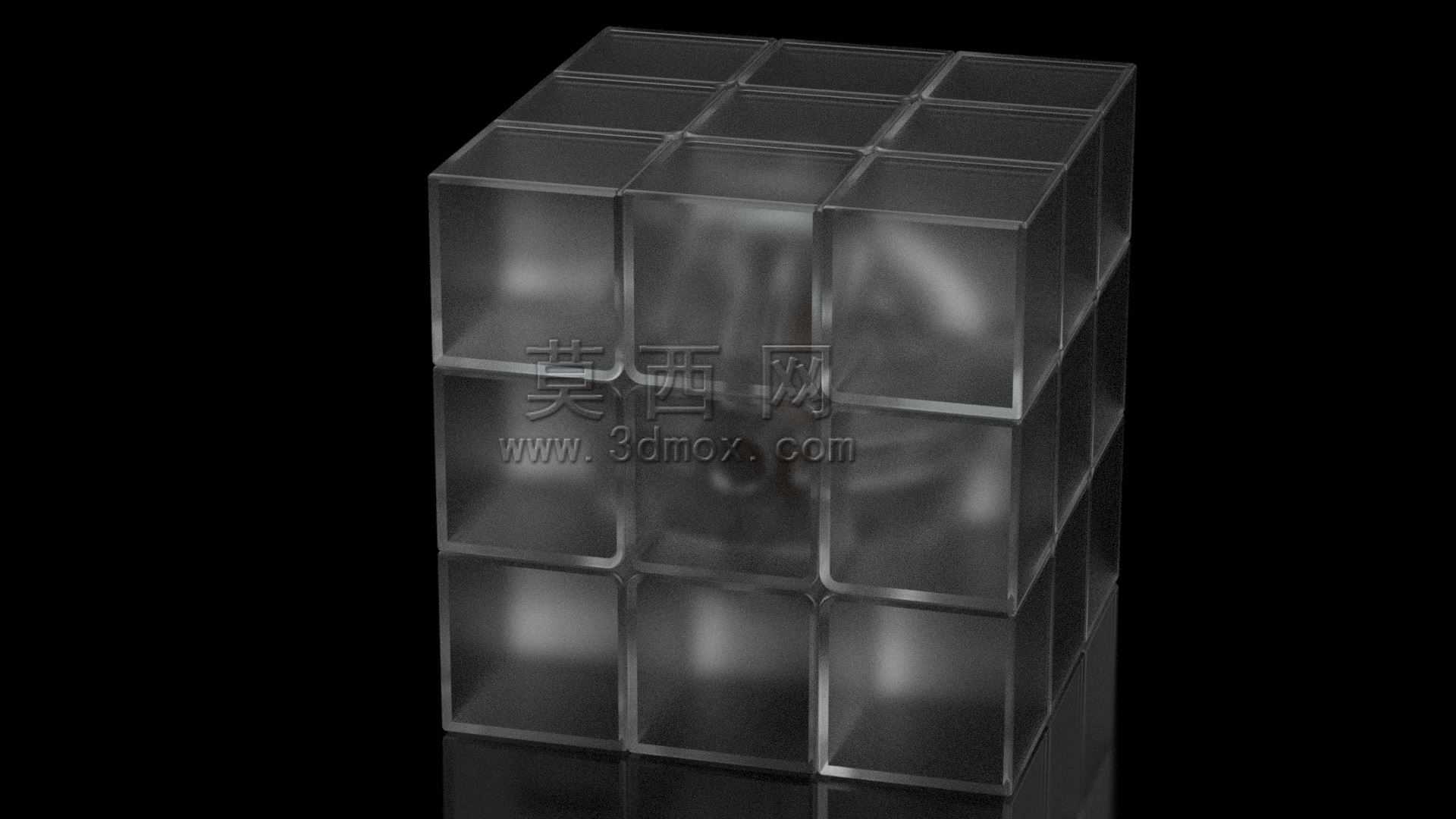

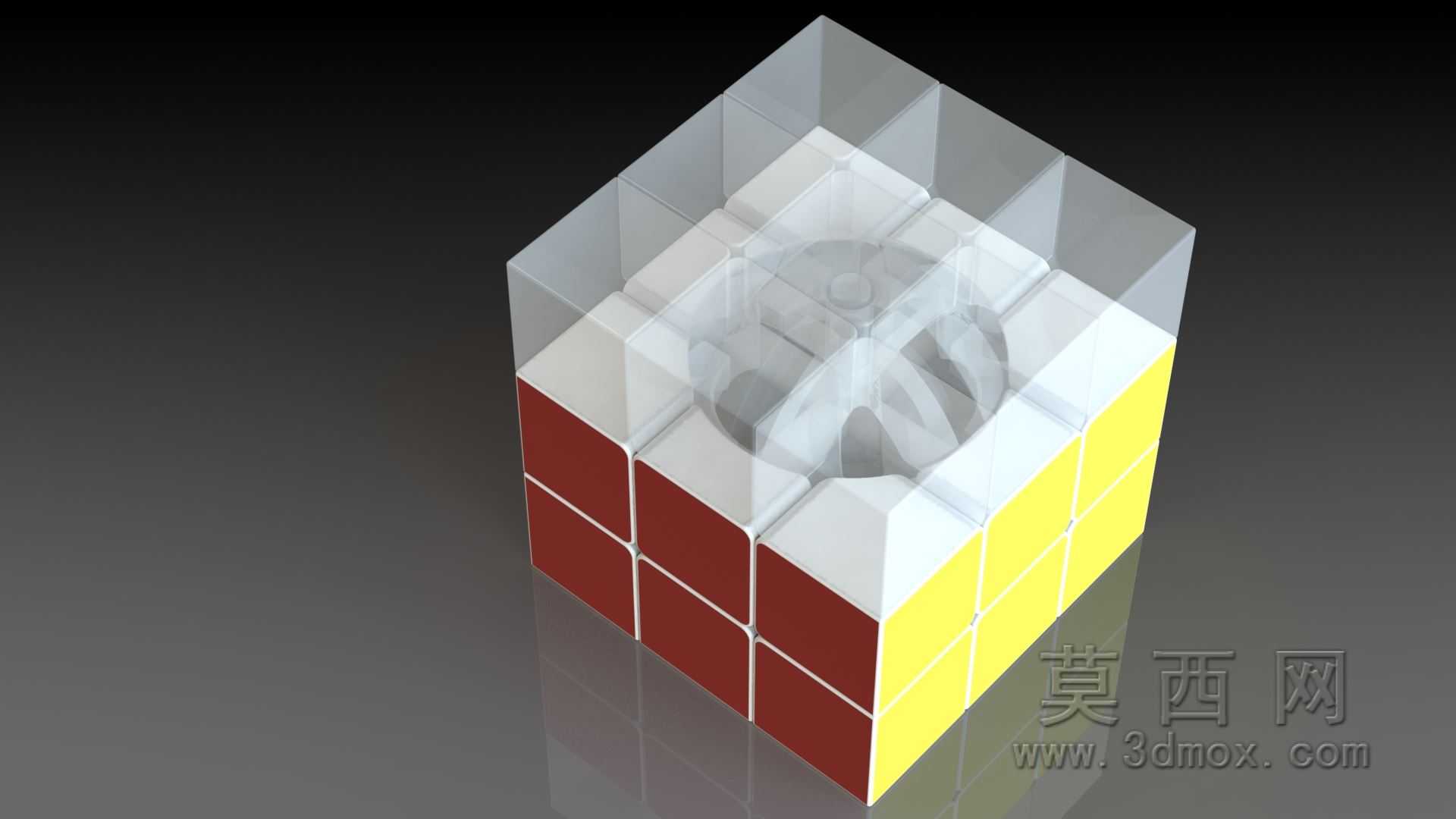

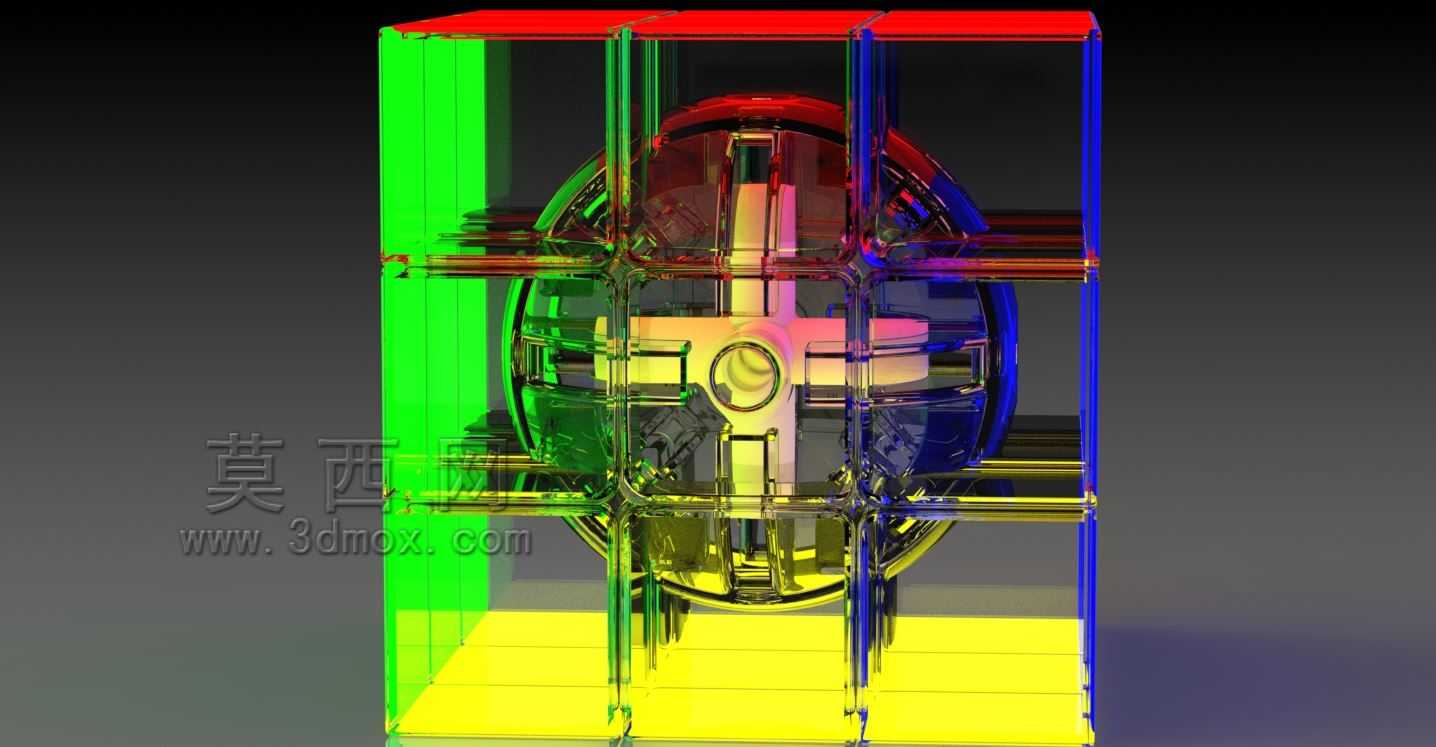

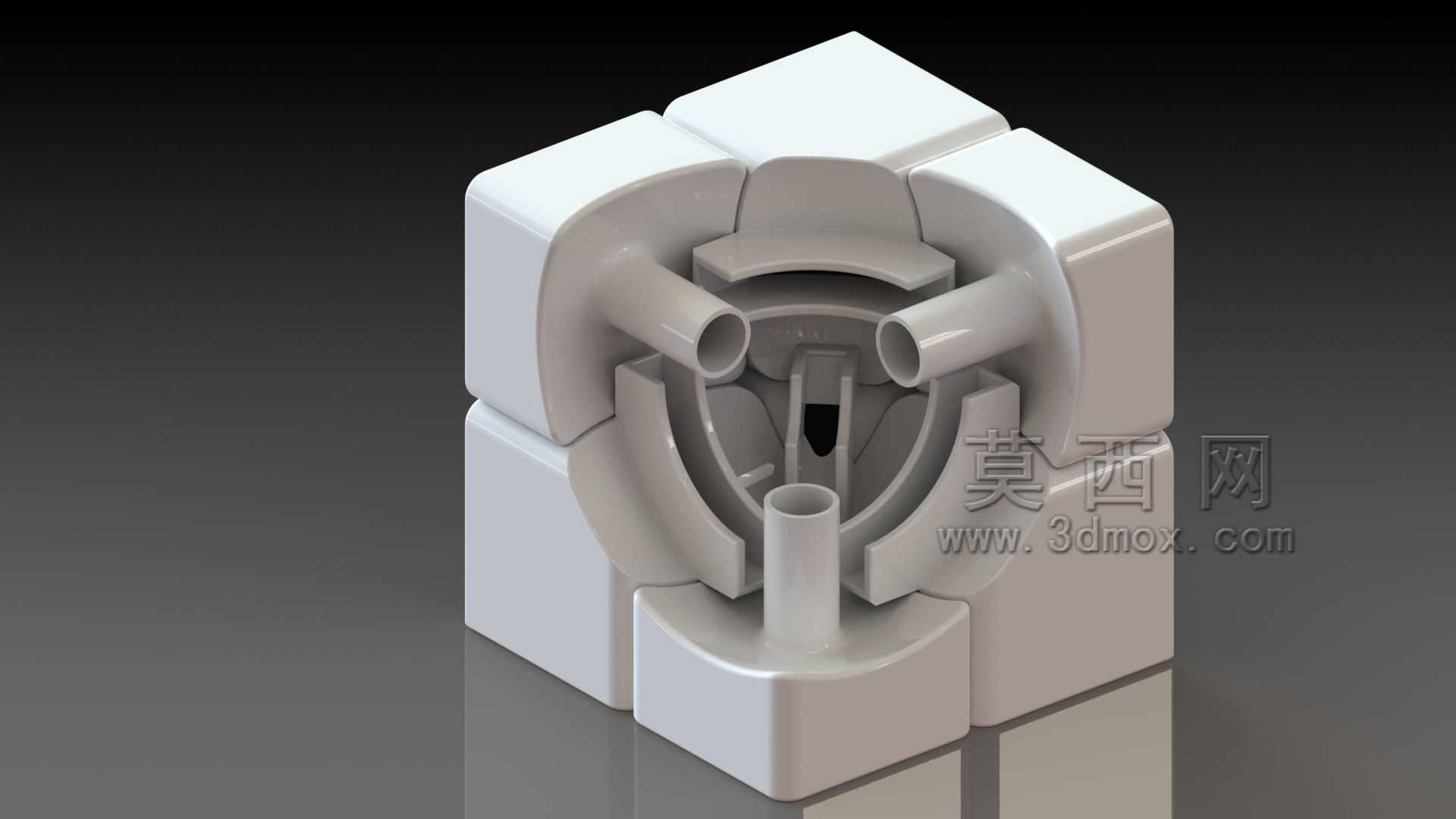

　　从功能特性上看，这个模型还原的三阶魔方采用中心十字轴作为核心支撑，6个中心块分别固定在十字轴的6个轴端，每个中心块可以独立绕对应轴转动，棱块卡在两个相邻中心块之间，通过内侧的卡扣结构挂在中心块的卡槽上，角块则卡在三个相邻中心块的夹角位置，同样通过内侧的卡扣和相邻棱块、中心块形成配合，所有块体的外表面共同组成3×3的立方体表面，每个面的色块单独做了分面处理，没有用贴图代替实体分割，完全符合实际产品的分件逻辑。

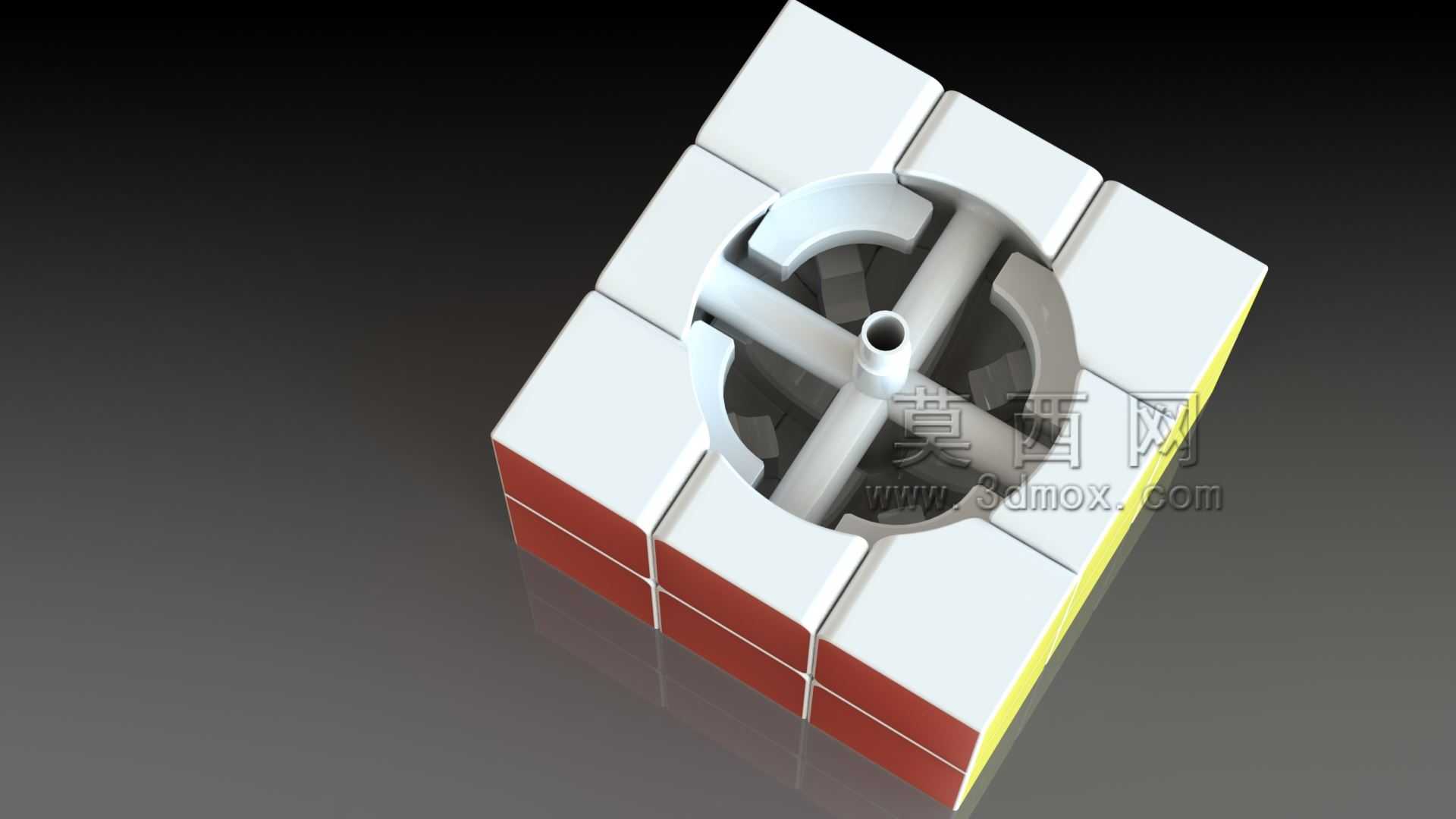

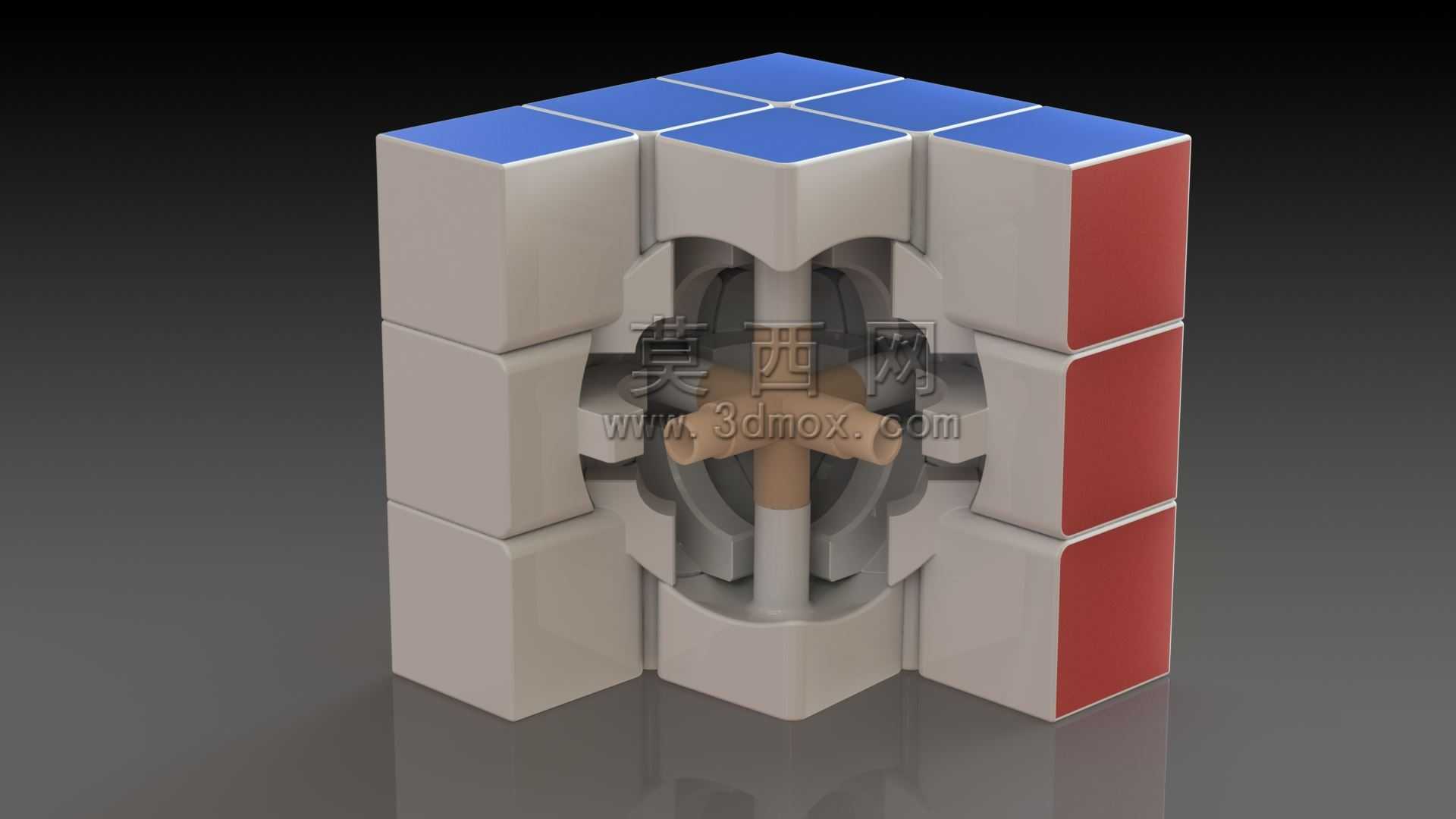

　　设计思路上，建模时首先确定核心的十字轴尺寸，以标准三阶魔方57mm的常规边长为基准，十字轴的轴径、轴长都按照实际产品的比例做了等比例还原，中心块的内侧做了和轴端配合的轴孔，同时预留了弹簧安装的空腔——真实的魔方在中心块和十字轴之间会放置弹簧，提供转动的预紧力，让各个块体之间保持合适的压紧力，既不会太松导致块体晃动，也不会太紧导致转动阻力过大，这个模型里虽然没有单独做弹簧零件，但对应的安装空腔、限位台阶都做了保留，完全可以直接添加弹簧零件生成完整的可生产装配模型。

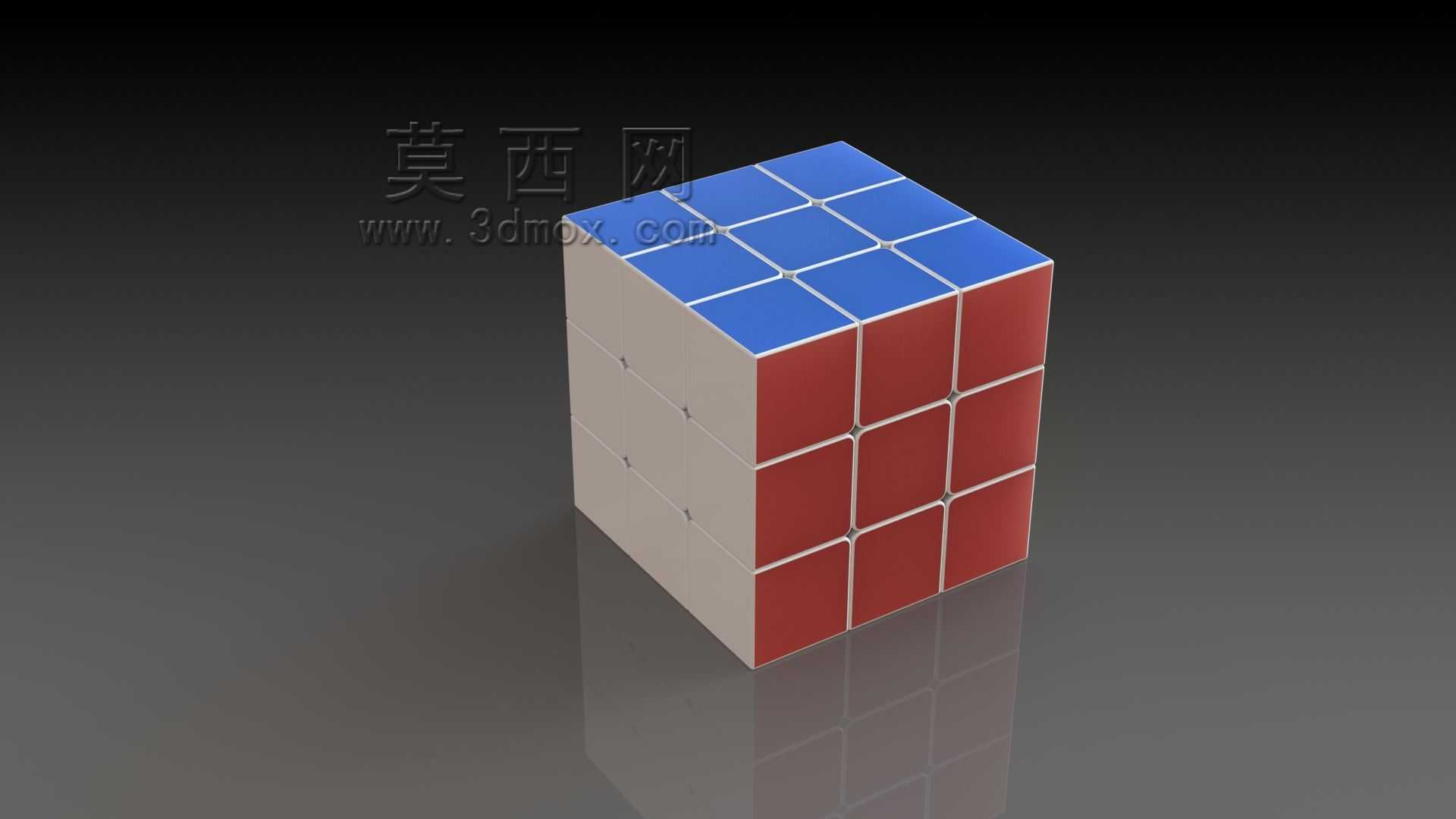

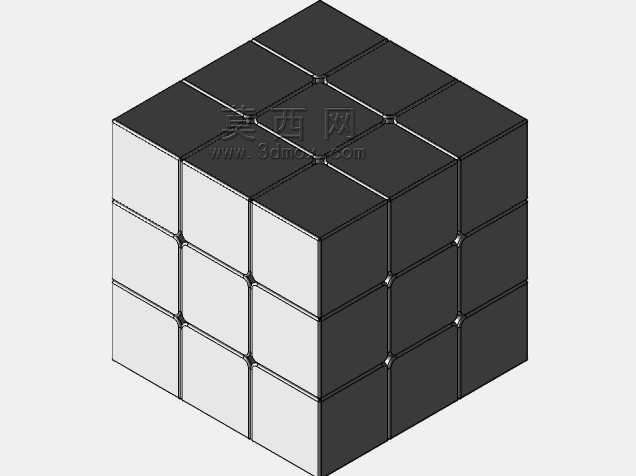

　　外形尺寸与安装边界方面，整个魔方装配完成后是标准的正立方体，边长和常规量产三阶魔方保持一致，所有块体的外边缘都做了R0.5左右的圆角处理，避免尖锐棱角，同时转动时相邻块体的边缘不会发生干涉；每个块体的壁厚控制在1.2-1.5mm之间，符合ABS塑料注塑成型的壁厚要求，卡扣位置的厚度做了局部加厚，保证反复转动时卡扣不会发生断裂；内部的十字轴和块体之间的转动间隙按照塑料件的公差要求做了偏移，实际生产时不需要额外调整公差就可以完成装配。

　　很多人觉得魔方只是玩具，实际上其结构设计里包含了很多通用机械结构的设计逻辑：比如转动副的间隙配合、卡扣连接的快拆设计、多零件联动的运动干涉检查、塑料件的壁厚均匀性设计，这些设计要点在做消费类电子产品外壳、模块化工业组件、快拆工装夹具的时候都会用到。在做这个模型的建模过程中，需要反复模拟每个面转动90度时各个块体的位置关系，检查角块和棱块在转动过程中是否会出现干涉，卡扣的接触面是否能始终保持有效接触，不会在转动到某个角度时出现脱扣的情况，这个干涉检查的思路和做自动化设备里的多工位转动机构、旋转工作台的设计逻辑是完全一致的。

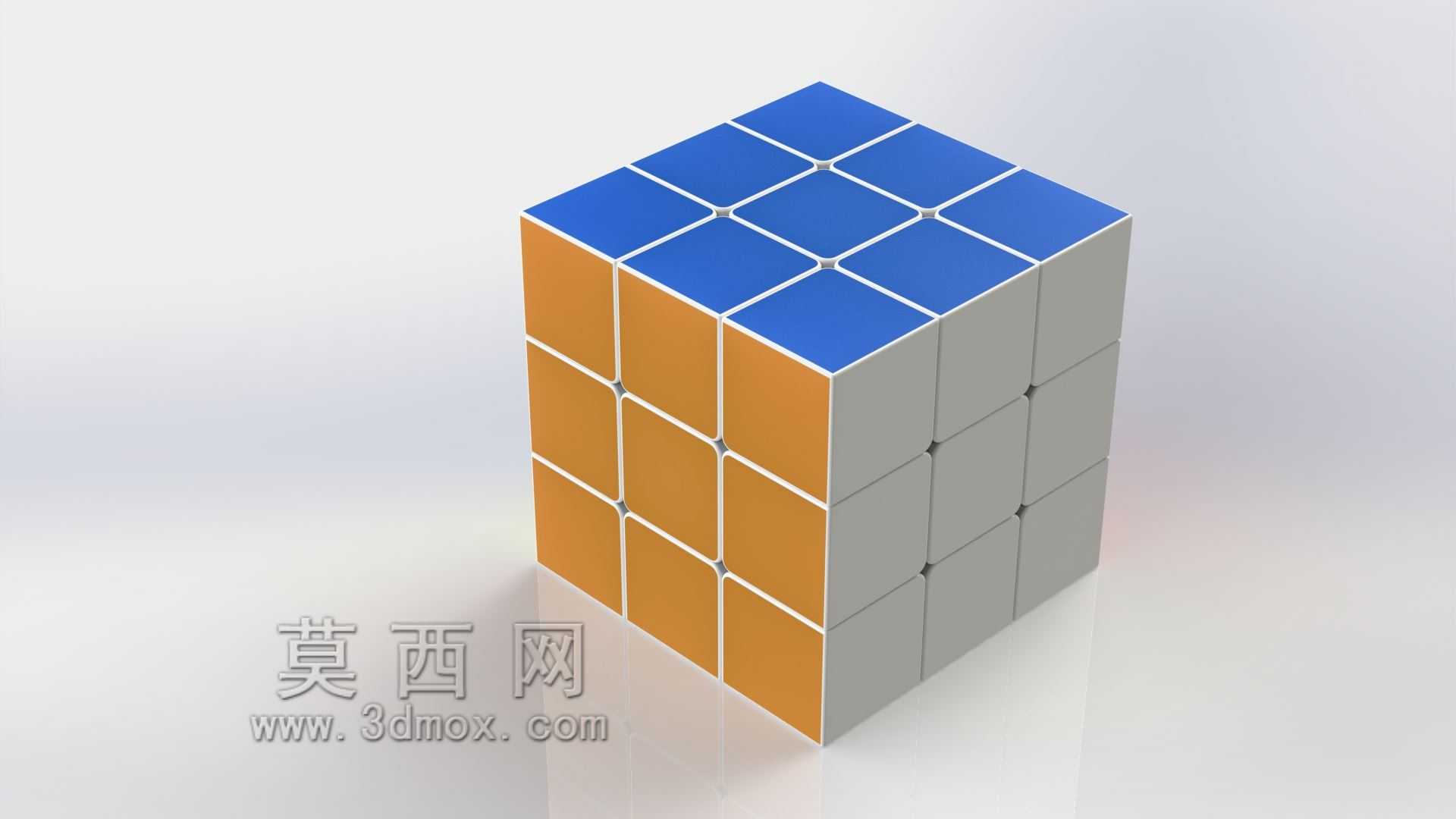

　　另外，魔方表面的色块分割是严格按照三阶魔方的分块逻辑来的，每个面9个色块，分别对应中心块1个、棱块2个、角块4个，每个色块的尺寸一致，相邻色块之间预留了0.1mm的拼接缝隙，和真实产品的分模缝位置对应，完全符合注塑模具的分模设计要求，如果要基于这个模型开模生产，只需要对各个块体的拔模斜度、进胶口位置做微调就可以直接使用，不需要重新做结构拆分。
