可3D打印拼装复古玩具机器人结构设计

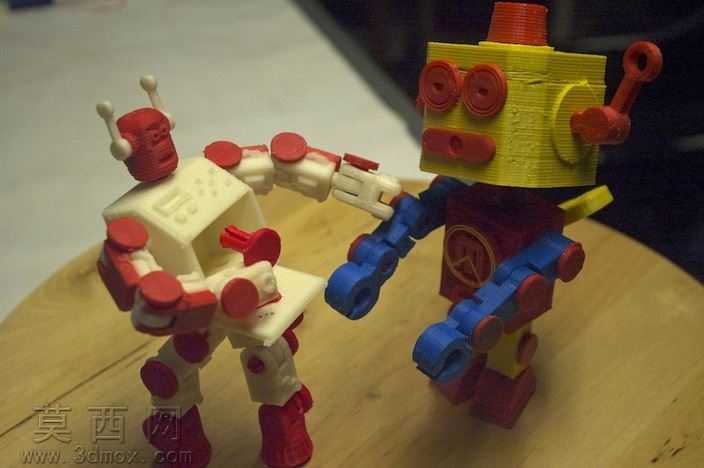

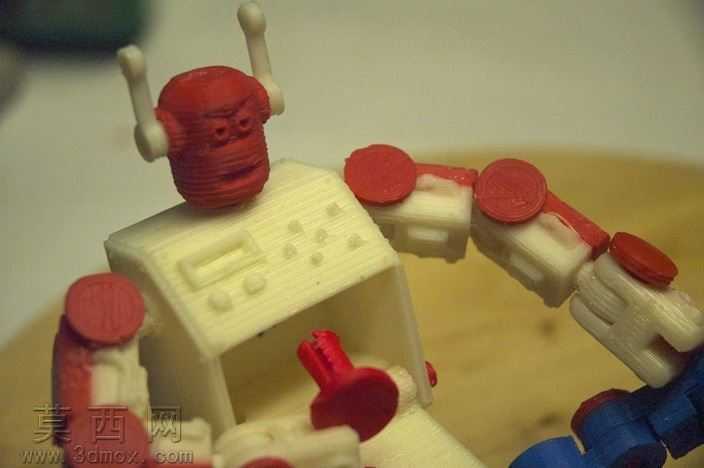

本作品为面向桌面级FDM3D打印场景设计的拼装式复古玩具机器人，整体建模过程围绕免支撑、易打印、卡扣拼接的核心思路展开，在三维建模阶段优先采用规整的几何块面构建主体结构，将机器人拆分为头部、躯干、双侧上臂、双侧下臂、双侧大腿、双侧脚部共9个独立可打印部件，所有部件的拼接接口均采用过盈配合的圆柱卡扣设计，无需额外胶水或紧固件即可完成组装，大幅降低打印后的装配门槛。建模时针对3D打印的工艺特性做了专项优化：所有外露面均设置1.5度的拔模斜度，避免打印完成后部件与打印平台粘连难以取下；所有拼接卡扣的公差控制在0.2mm范围内，既保证拼接后的结构稳定性，又不会出现公差过小难以装配的问题；部件表面的圆形装饰凸起、头部天线等细节结构均做了圆角过渡处理，避免打印时出现尖锐边角翘边、层间开裂的问题。材质渲染阶段采用哑光PLA耗材的质感表现主体，米白色躯干部件模拟老式拼装积木的磨砂塑料质感，红色装饰部件、关节结构件采用饱和度稍高的哑光红材质，还原上世纪八十年代经典塑料玩具的复古视觉感受，渲染时采用暖黄色柔光打光，弱化硬阴影表现，突出玩具的怀旧亲和感。结构设计上参考了经典积木机器人的可动逻辑，手臂部件可绕肩部卡扣做360度旋转，肘部拼接处可实现90度弯折，腿部与躯干的连接卡扣预留了小幅摆动间隙，可实现简单的站姿调整，满足日常把玩、桌面摆件的使用需求。整体模型无薄壁悬空结构，所有悬空部位的倾斜角度均大于45度，打印时无需添加额外支撑结构，有效减少打印耗材的浪费，同时避免支撑拆除后在部件表面留下瑕疵，普通家用桌面级3D打印机即可完成全部部件的打印制作，打印完成后仅需简单去除打印毛边即可直接拼接成型，适合作为3D打印入门练习作品、亲子手工拼装玩具使用。
