复古青铜双轮敞篷牵引战车结构设计

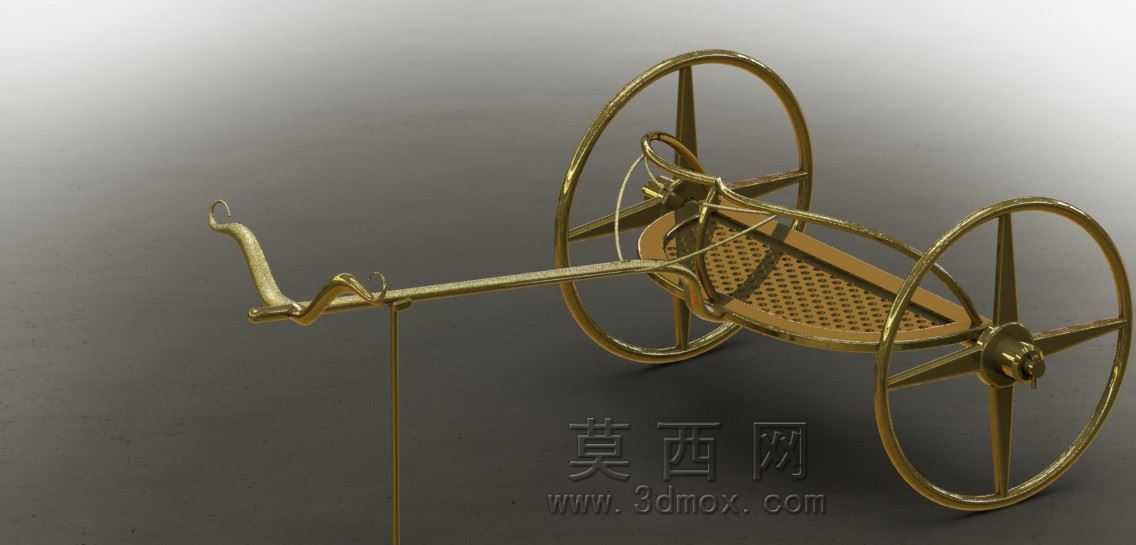

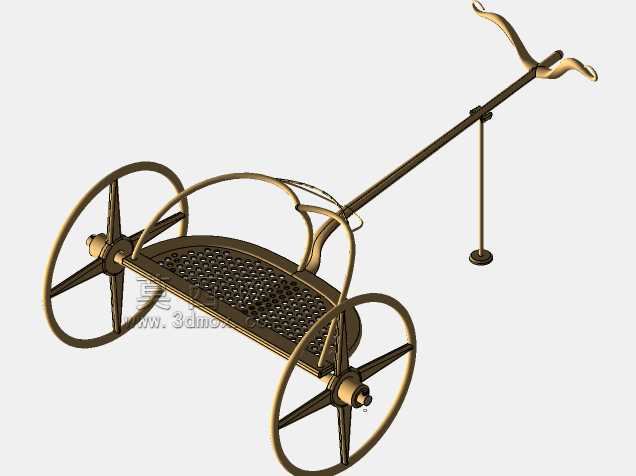

　　这款双轮敞篷牵引载具的三维结构，核心围绕轻量化承载与牵引传动的平衡做设计，首先从轮组结构来看，采用大直径辐条式轮体，轮辐为六星对称布局，轮缘做等厚圆弧过渡，既保证轮体在硬质铺装路面、松软泥地的通过性，又能降低轮体自身转动惯量，牵引时的动力损耗更小。轮轴部分采用同轴贯通式设计，轴端做限位凸台结构，避免轮体在行进中出现轴向窜动，轴体与载物平台的连接采用三角加强筋布局，分散承载时的集中应力，即使在颠簸路面行驶，也能保证连接部位的结构强度，不会出现焊缝或连接点开裂的问题。

　　牵引杆部分做了仿生曲形设计，前端设置挂接环结构，挂接环处做了卷边强化处理，避免牵引时挂接点应力集中断裂，牵引杆与载台的连接位置设置了弧形加强肋，同时在牵引杆中部设置了可活动的支撑立杆，在载具静止停放时，支撑立杆落地可以保持载台水平，避免前倾或侧翻。载物平台采用椭圆镂空格栅结构，格栅条等距排布，既可以降低整体自重，又能在承载人员或物资时，让积水、泥污从格栅缝隙漏出，避免平台积污打滑，平台边缘做圆弧卷边处理，没有尖锐棱角，避免上下载具时剐蹭。

　　从实际应用场景来看，这类结构既可以用于仿古场景的道具复刻，比如历史主题展区的实景陈设、影视拍摄的道具制作，也可以作为小型非机动牵引载具的结构参考，适配景区短途观光、特色园区的轻型物资转运场景。设计过程中首先确定了轮距与轮径的匹配关系，轮距设置为1200mm，轮径为900mm，保证转向时的最小转弯半径控制在1.8m以内，在狭窄的园区步道、仿古街巷内也能灵活转向，不会出现卡滞。载台的离地高度设置为350mm，方便人员上下，也能保证在不平整路面行驶时，载台底部不会剐蹭地面凸起。

　　安装边界方面，轮体与轴体的配合采用间隙配合，配合公差控制在H8/f7区间，既保证轮体转动顺畅，又不会出现旷量过大的问题；牵引杆与载台的连接采用螺栓紧固加焊接的双重固定方式，连接面做铣平处理，保证接触面积足够，受力均匀。所有外露的金属构件边缘都做了R3圆角处理，没有锐边毛刺，使用过程中不会划伤操作人员。整体结构没有复杂的异形曲面，所有构件都可以通过常规的钣金折弯、金属铸造、车削加工完成，不需要特殊的加工工艺，生产制造成本可控，后期维护也只需要定期在轮轴位置加注润滑脂，检查连接螺栓的紧固力矩即可，维护难度很低。

　　从结构受力角度分析，载台的额定承载设计为150kg，完全可以满足2名成人乘坐或者同等重量物资的转运需求，轮辐的受力经过仿真校核，在额定承载下，轮辐的最大应力远低于青铜材质或者普通碳钢的屈服强度，安全系数达到2.5以上，即使在颠簸路面受到冲击载荷，也不会出现轮辐变形、断裂的问题。牵引杆的长度设置为1800mm，挂接点高度设置为700mm，适配常见的畜力牵引或者小型牵引设备的挂接高度，不需要额外调整挂接位置就能直接使用，牵引时的力线与牵引杆轴线重合，不会产生额外的分力增加牵引阻力。
