三脚架配套可伸缩金属支撑腿结构设计

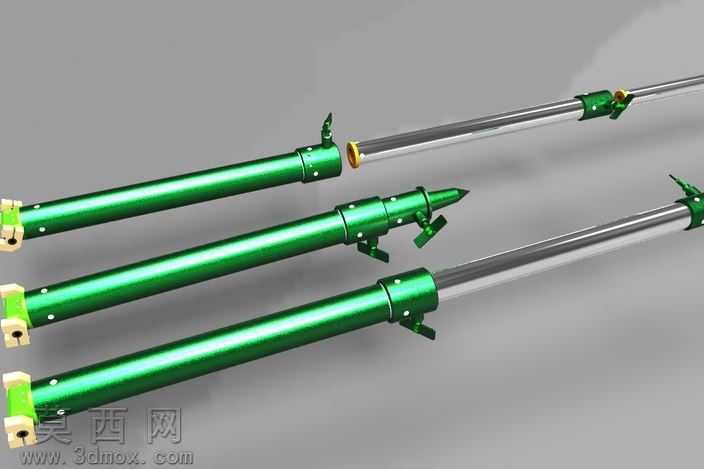

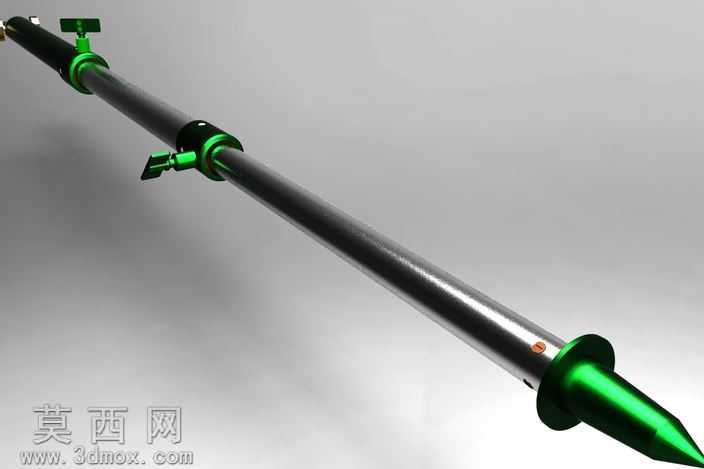

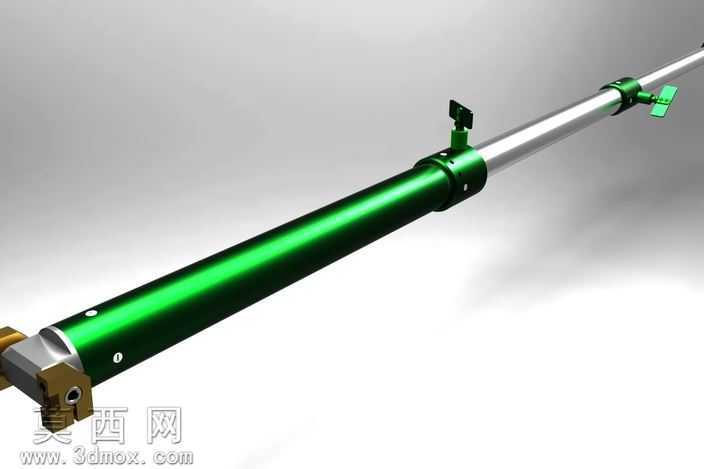

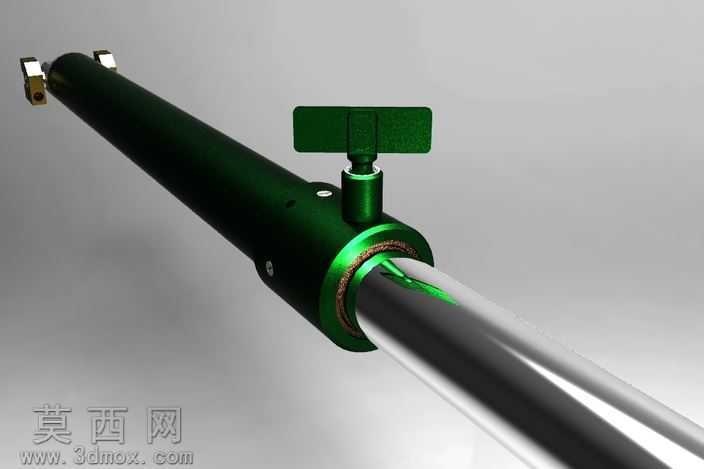

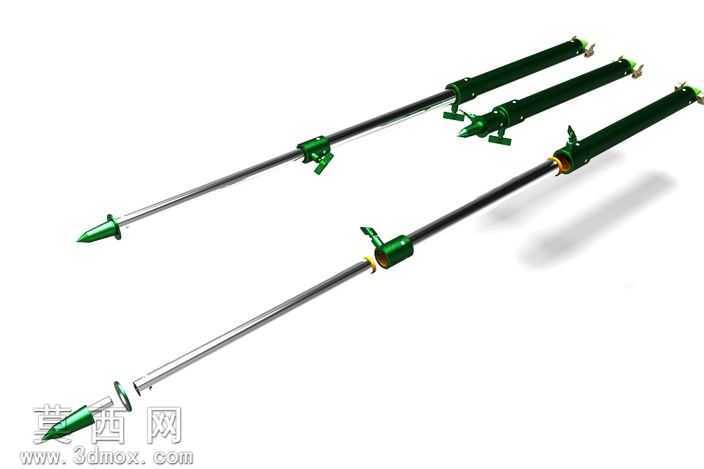

本作品为三脚架配套的可伸缩金属支撑腿三维模型，采用SolidWorks完成全参数化建模，建模过程严格遵循机械结构设计逻辑，对伸缩调节机构、锁紧组件、脚端支撑结构均做了完整的细节还原，未对结构做简化省略，可直接用于结构验证、装配干涉检查以及后续的工程图导出工作。模型渲染阶段采用金属材质分层处理方案，外管部分使用深绿色哑光金属漆材质，还原户外三脚架支撑腿的耐磨防护涂层质感，表面添加细微的颗粒质感与使用划痕纹理，避免塑料感；内伸缩管采用抛光镀铬金属材质，设置合适的反射率与粗糙度参数，还原金属杆件的光亮金属质感，同时在管身添加细微的轴向拉丝纹理，提升真实感；锁紧拨片、脚端锥头部分采用同色系深绿金属材质，锁紧环处添加黄铜色金属点缀，区分不同功能部件的材质差异，渲染光影采用柔和的工作室漫射光源，搭配软阴影效果，清晰呈现支撑腿的结构层次与材质质感。结构设计上，单根支撑腿采用多节套管伸缩结构，通过侧置扳扣式锁紧机构实现伸缩长度的无级调节，可根据三脚架的架设高度需求灵活调整单腿长度，适配不同地形的架设需求；脚端采用锥形尖头设计，可插入松软地面提升架设稳定性，同时尖头与管身采用可拆卸连接结构，可根据使用场景更换防滑脚垫等不同脚端配件；每根支撑腿的上端预留与三脚架主体连接的铰接接口，可实现角度调节，三根支撑腿配合即可完成三脚架的稳定支撑。设计过程中充分考虑了支撑腿的承重性能与操作便捷性，锁紧机构的扳扣尺寸符合人体工学，操作时无需额外工具即可快速完成长度调节与锁紧，各活动部件的配合间隙经过合理设置，既保证伸缩调节的顺畅度，又避免间隙过大导致的支撑晃动，模型同时提供STEP等通用格式文件，可适配多款三维设计软件打开使用，满足不同场景的设计参考需求。
