参数化汽车轮毂三维设计作品

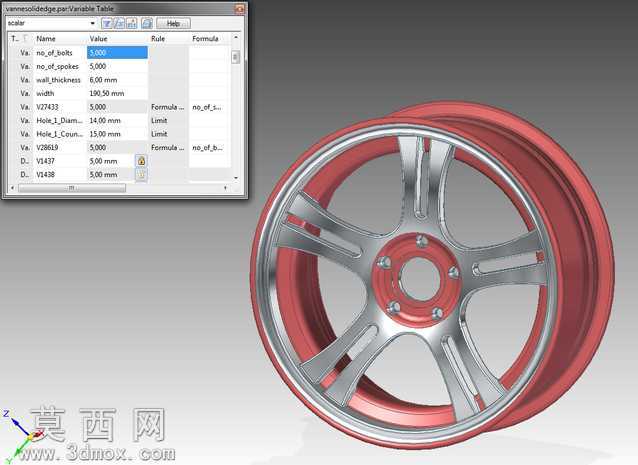

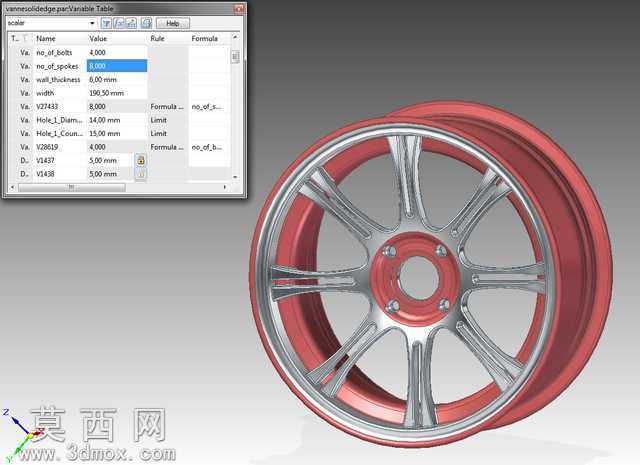

本作品为参数化汽车轮毂三维设计模型，建模过程依托参数化设计逻辑搭建全特征关联体系，首先梳理轮毂核心结构组成，将轮辋基体、辐条排布、安装孔位、螺栓固定位、轮缘加强结构等全部特征纳入参数变量控制框架，通过变量表定义辐条数量、螺栓孔数量、轮辋厚度、辐条宽度、中心孔直径、安装孔节圆直径等核心尺寸参数，所有特征均通过公式关联对应参数，修改对应变量数值即可快速生成不同规格的轮毂方案，大幅提升同系列轮毂设计的迭代效率。建模阶段先通过旋转特征构建轮辋的基础回转基体，精准还原轮辋与轮胎配合的曲面轮廓、轮缘的加强翻边结构，保证轮辋截面尺寸符合常规乘用车轮毂的装配适配要求；再通过草图绘制单根辐条的截面轮廓，结合扫掠、放样特征生成单根辐条的立体结构，辐条造型采用流畅的曲面过渡，从中心安装盘位置向外延伸至轮辋内壁，兼顾造型的运动感与结构力学性能，随后通过圆周阵列特征完成全部辐条的排布，阵列数量直接关联参数表中的辐条数量变量，实现辐条数量的一键调整。中心安装盘部分通过拉伸、切除特征构建中心定位孔、螺栓安装孔，孔位排布的节圆直径、孔径、孔数均关联对应参数，同时在安装盘与辐条衔接位置做圆角过渡处理，消除应力集中隐患，提升结构合理性。材质与渲染阶段，轮辋外侧及辐条表面采用抛光镀铬金属材质，调整材质的反射率、粗糙度参数还原亮面金属的镜面反光质感，轮辋内侧及安装盘背面采用哑光红漆材质，通过色彩区分强化轮毂的层次视觉效果，渲染时搭配柔和的环境光与定向补光，突出金属材质的光泽感与曲面的流畅光影变化。设计过程中针对参数化逻辑做了适配优化，虽然当前参数关联公式存在一定局限性，但已实现核心尺寸的变量化控制，可快速调整辐条、螺栓的数量与对应尺寸，满足不同车型的轮毂设计方案快速推演需求，整体结构完整，曲面过渡顺滑，参数关联逻辑清晰，可用于汽车配件设计教学、参数化建模案例参考、轮毂造型方案验证等场景。
