Amarok三人夹工业夹具结构设计

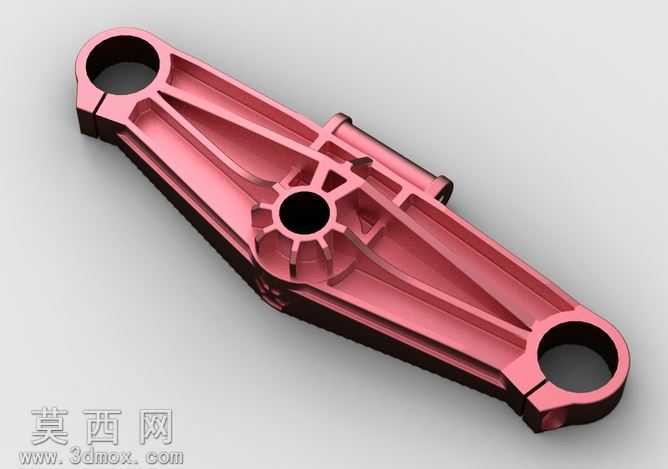

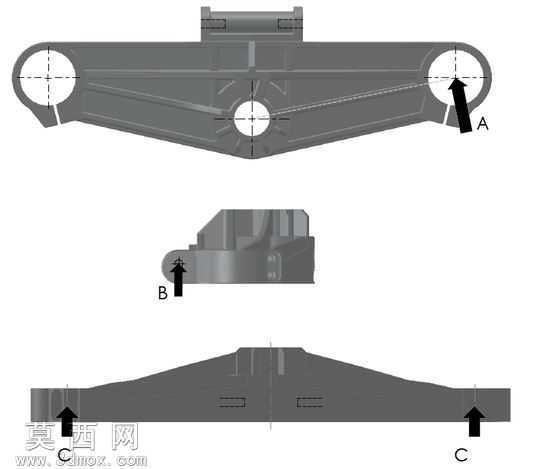

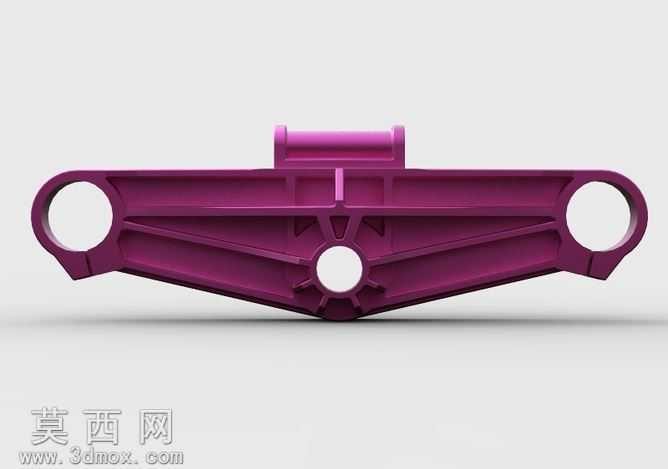

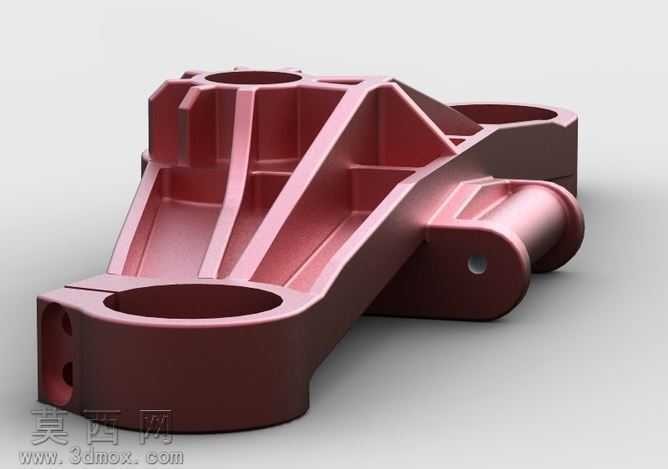

本作品为工业夹持类部件的三维参数化设计成果，建模阶段采用自顶向下的设计思路完成整体结构搭建，首先基于夹持工况的受力需求确定主体轮廓的基准面与基准轴，通过拉伸、切除、筋特征等基础建模命令完成主体框架的初步构建，针对部件上的铰接孔位、安装定位面做了精准的尺寸约束，保证各配合位置的公差符合机械装配要求。建模过程中对主体的加强筋结构做了针对性优化，通过筋特征的阵列与尺寸调整，在控制整体重量的前提下提升结构刚性，最终成品重量控制在898克，兼顾轻量化与结构强度需求。材质与渲染阶段，为模型赋予了金属质感的红棕色哑光金属材质，调整材质的粗糙度、反射率参数模拟铸钢件的表面质感，在场景中添加了柔和的环境光与定向补光，通过光影效果突出结构的棱线与曲面过渡，清晰展现加强筋的排布、铰接位的结构细节以及各安装孔的位置关系，渲染输出的效果图能够直观呈现部件的外观形态与结构特征。结构设计上，该夹持部件设置有三处铰接安装位，可实现多部件联动的夹持动作，主体采用一体化的框架式结构，通过多道斜向加强筋连接两侧的安装臂，有效分散夹持作业时的载荷，避免应力集中导致的结构变形。设计阶段同步完成了有限元受力模拟分析，针对三个不同受力部位分别施加载荷进行校核：A部位施加1000n载荷时，安全系数达到1.56，最大位移量仅为0.11毫米；B部位施加500n载荷时，安全系数为2.33，最大位移量0.2毫米；C部位施加1000n载荷时，安全系数为1.23，最大位移量0.32毫米，所有工况下的变形量均在允许范围内，满足实际使用的强度与刚度要求。铰接部位采用了轴孔配合的结构设计，孔位边缘做了倒角处理，既方便装配时的轴件导入，也能减少应力集中，提升部件的疲劳寿命，整体结构无冗余设计，各部位的壁厚经过反复调整，在满足受力要求的前提下尽可能减少材料用量，适配批量生产的工艺要求。
