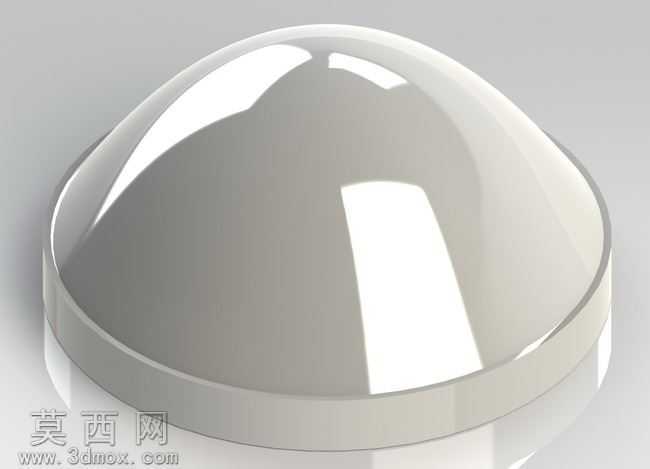

聚光用28毫米直径非球面透镜设计

本作品为聚光用途的非球面透镜三维建模设计，整体采用回转对称式结构设计，建模阶段首先通过光学设计确定非球面的母线曲线参数，以28毫米直径、指定厚度的尺寸要求为基准，在三维建模软件中绘制精准的非球面轮廓母线，通过回转特征生成透镜的基础实体，随后对透镜的边缘安装位进行结构优化，设计出平整的环形安装法兰边，保证透镜在装配时能够与配套的光源基座紧密贴合，避免出现安装偏移影响聚光效果。材质设置阶段，针对光学透镜的使用需求，赋予模型高透光率的光学玻璃材质，调整材质的折射率、反射率、透明度参数，还原光学玻璃通透光洁的质感，同时对透镜的两个光学工作面设置高精度的曲面光滑度，模拟光学抛光后的表面效果，边缘安装位则保留轻微的磨砂质感，区分工作面与安装结构的视觉差异。渲染阶段采用工作室柔光环境，通过多组面光源模拟真实的光照反射效果，在透镜的凸面呈现出自然的高光带，真实还原透明光学元件的折射、反射视觉特性，清晰展现透镜的曲面弧度与整体造型。设计过程中重点考量非球面的聚光性能，通过曲面曲率的精准控制，实现对卤素类光源光线的高效汇聚，相比传统球面透镜能够有效减少球面像差，提升聚光后的光线均匀度与出光效率，同时边缘的法兰结构设计兼顾了装配的便利性，无需额外的固定压圈即可实现稳定安装，整体结构简洁无冗余特征，所有曲面均满足光学加工的工艺要求，不存在倒扣、锐角等不利于后续开模或冷加工的结构问题，可直接用于光学元件的加工生产参考，也可作为照明设备、光学仪器的配套零部件模型使用。
