内燃机活塞连杆组件高精度三维建模设计

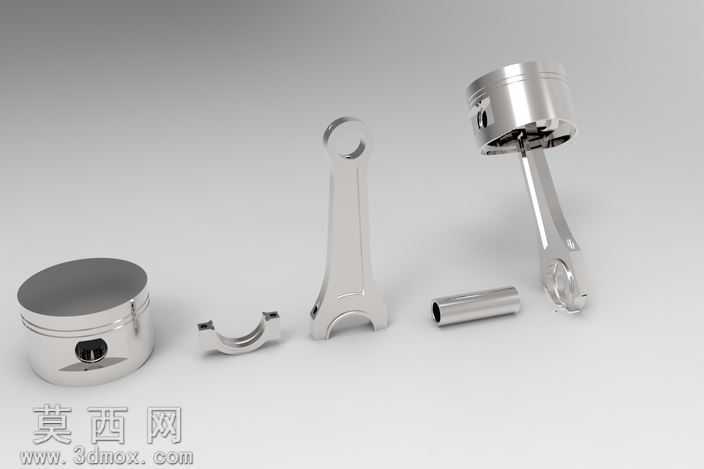

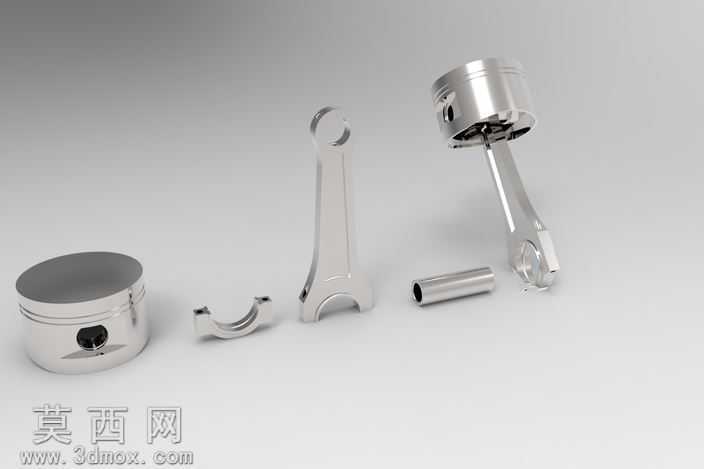

本作品为内燃机核心往复运动组件活塞连杆的三维参数化建模成果，建模过程严格遵循内燃机零部件实际设计规范，先通过草图绘制完成活塞顶部燃烧室轮廓、活塞环槽截面、活塞销座孔定位基准的轮廓绘制，采用旋转凸台命令生成活塞基体结构，随后通过拉伸切除完成活塞销孔、内部减重腔的结构塑造，对活塞环槽的密封棱边做了符合工程要求的微小倒角处理，还原了真实活塞的工艺细节。连杆部分采用分体式建模思路，先绘制连杆杆身的工字形截面草图，沿大小头中心连线做扫描特征生成杆身主体，分别对连杆小头的衬套安装孔、大头的轴瓦安装座做拉伸切除与圆角过渡处理，还原了连杆杆身的应力过渡曲面，避免应力集中的结构设计完全匹配实际零部件的力学设计逻辑。材质与渲染阶段，为活塞赋予了高硅铝合金的金属材质，调整材质的反射率、粗糙度参数还原铝合金活塞经机加工后的细腻金属光泽，对活塞顶部做了轻微的做旧质感处理模拟实际工作中的高温灼烧痕迹；连杆部分赋予锻钢材质，调整金属的漫反射与高光参数，还原锻钢件经表面处理后的哑光金属质感，场景采用三点布光方案，主光源从侧上方打亮组件的主体结构，补光弱化阴影区域的死黑问题，轮廓光勾勒活塞与连杆的边缘轮廓，让金属部件的体积感与结构细节得到充分展现。建模过程中对活塞与连杆的装配配合关系做了精准约束，活塞销与活塞销座孔、连杆小头衬套孔的同轴度配合完全符合装配要求，可直接用于后续的运动仿真、有限元结构分析场景，模型的所有特征均保留参数化编辑属性，可根据不同排量内燃机的设计需求调整活塞直径、连杆长度、环槽数量等核心参数，适配不同的动力系统设计场景。整体模型结构完整，细节还原度高，既可以作为机械设计教学的演示案例，也可作为内燃机相关设计项目的参考基础模型，帮助设计人员快速理解活塞连杆组件的结构组成与配合逻辑。
