立式旋转烤肉串商用加工设备结构设计

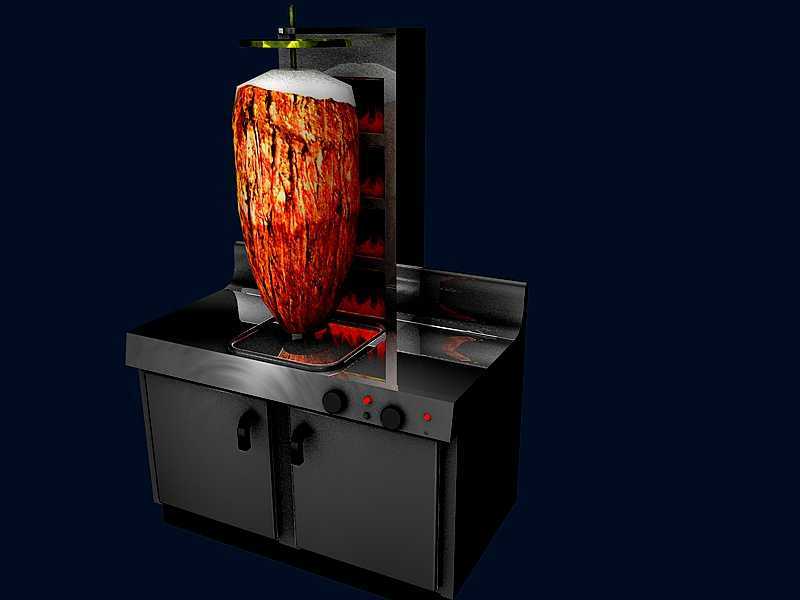

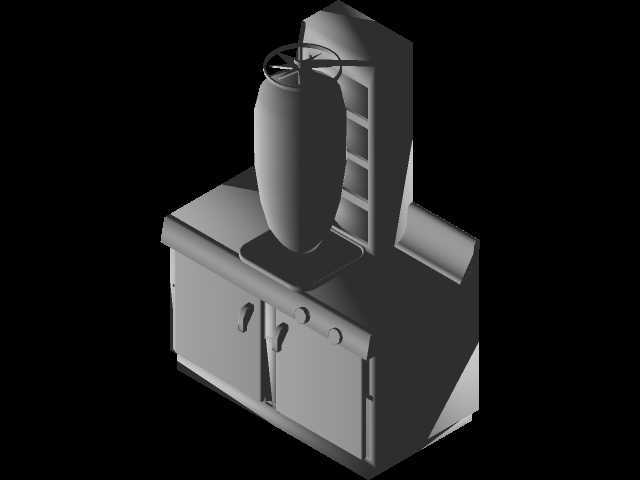

　　这款立式旋转烤肉加工设备，主要面向连锁餐饮门店、商圈美食档口、中央厨房肉制品预处理环节的使用需求，适配中东烤肉、土耳其烤肉、中式电烤串等多品类肉制品的现场烤制作业，可直接嵌入明厨操作区的操作台布局，也可独立放置在后厨加工区域，无需额外搭建复杂的排烟配套即可完成基础烤制作业。从结构设计逻辑来看，设备整体采用下柜上烤的分层布局，下部柜体采用304不锈钢板材折弯焊接成型，预留了充足的储物空间，可放置腌制好的肉料、清洁工具、接油配件等日常操作物料，柜体底部做了10mm高度的防水翻边，避免后厨清洁时的地面积水渗入柜体内部腐蚀电气元件。操作面板设置在柜体前侧上方的倾斜面上，旋钮与指示灯按照操作频率从左到右排布，温度调节旋钮、旋转启停开关、

　　加热档位开关的操作高度距离地面1150mm，刚好匹配成年操作人员站立时的手部舒适操作区间，无需弯腰或抬手即可完成所有参数调节。上部烤制区域采用垂直旋转的挂肉结构，中心旋转轴采用食品级304不锈钢圆钢加工，轴径20mm，可承载最大40kg的柱状肉料，旋转驱动采用低速减速电机，输出转速控制在每分钟2转，保证肉料在加热过程中受热均匀，避免局部烤焦或生熟不均的问题。加热源布置在肉料后侧的不锈钢反射板上，采用远红外加热管排布，反射板做了圆弧过渡处理，可将热量均匀反射到肉料表面，减少热量向操作侧的辐射，降低操作人员长时间站在设备前的灼热感。接油盘设置在旋转肉料的正下方，采用抽拉式结构，深度50mm，可承接烤制过程中滴落的油脂与肉汁，

　　抽拉把手做了防烫隔热包裹，清洁时可直接抽出倾倒清洗，无需拆卸上部结构。设备两侧设置了高度200mm的不锈钢挡油侧板，避免烤制过程中油脂飞溅到周边操作台面，挡油板采用快拆螺丝固定，日常清洁时可快速拆下冲洗。设备整体外形宽度控制在800mm，深度700mm，总高度1650mm，安装时仅需预留后侧100mm的散热间隙，左右两侧各预留50mm的操作间隙即可，适配大多数商用厨房的标准操作台预留空位，无需对现有厨房布局做大规模改造。电路部分做了隐藏式布线，所有线缆都穿在不锈钢护线套管内，沿着柜体框架内侧排布，避免高温区域直接烘烤线缆加速老化，设备前端设置了独立的电源开关与过热保护装置，当加热区域温度超过320摄氏度时会自动切断加热电源，

　　避免干烧引发安全隐患。旋转轴的顶部设置了可调节的锁紧结构，可根据肉料的实际高度调整顶部固定锥的位置，适配不同重量、不同长度的肉料装夹，装夹时仅需将肉料穿入中心轴，锁紧顶部锥套即可完成固定，单人即可完成肉料更换操作，无需额外辅助。设备台面采用1.5mm厚的不锈钢拉丝板，台面做了1度的倾斜角度，朝向接油盘方向，台面上的溅出液体可自然流入接油区域，避免积液残留。柜门采用磁吸式密封结构，关闭后可完全封闭下部储物空间，避免蟑螂、灰尘进入储物区域，柜门铰链采用不锈钢阻尼铰链，开关时无碰撞异响，长期使用也不会出现下垂变形的问题。从实际使用场景的适配性来看，这款设备既可以满足单店日均200份烤肉餐品的出餐需求，也可作为美食街档口的主力烤制设备，连续8小时工作状态下，设备外壳操作侧的温度可控制在45摄氏度以下，不会对周边操作人员造成烫伤风险，设备底部可选配可调式脚轮，方便日常移位清洁地面，也可选配固定支撑脚，保证长期放置的稳定性。
