内燃机活塞精密三维结构设计模型

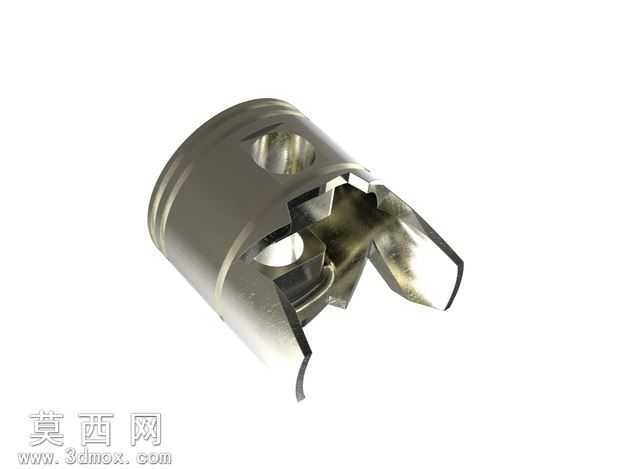

本模型为内燃机核心往复运动部件活塞的三维设计成果，建模阶段严格遵循内燃机活塞的实际工程设计规范，先通过草图绘制确定活塞的整体外廓尺寸，精准匹配活塞头部、环槽部、裙部的比例关系，其中头部环槽区域按照活塞环的装配要求，预留了标准的环槽宽度与深度公差，保证活塞环装配后可实现可靠的燃气密封与刮油功能。建模过程中对活塞销孔的同轴度、裙部的型线弧度做了参数化约束，还原了真实活塞裙部为适配热膨胀设计的微椭圆结构，避免工作状态下因热变形出现卡缸问题。活塞内部的减重空腔、加强筋结构均按照实际受力工况做了结构还原，在保证整体结构强度的前提下优化了部件自重，适配内燃机往复运动的轻量化设计需求。材质渲染阶段，为活塞主体赋予了高光亮面的铝合金材质，还原了铸铝活塞经机加工后的金属光泽与表面质感，环槽边缘做了细微的倒角处理，模拟实际机加工的工艺特征，活塞内腔的粗糙铸造质感与外表面的高光机加工质感形成明确区分，提升了模型的真实感。模型结构完整还原了活塞的装配逻辑，可清晰观察活塞与活塞环、活塞销的配合位置，裙部的开槽设计也做了精准复刻，该结构可在活塞工作受热时提供一定的形变余量，保证活塞在气缸内的顺畅往复运动。设计过程中充分考虑了活塞的工作工况，头部的壁厚设计满足高温燃气作用下的强度要求，销座位置的加强结构可承受活塞销传递的交变冲击力，整体模型结构严谨，尺寸参数符合通用内燃机活塞的设计标准，可用于动力系统结构演示、零部件装配教学以及相关工程设计参考。
