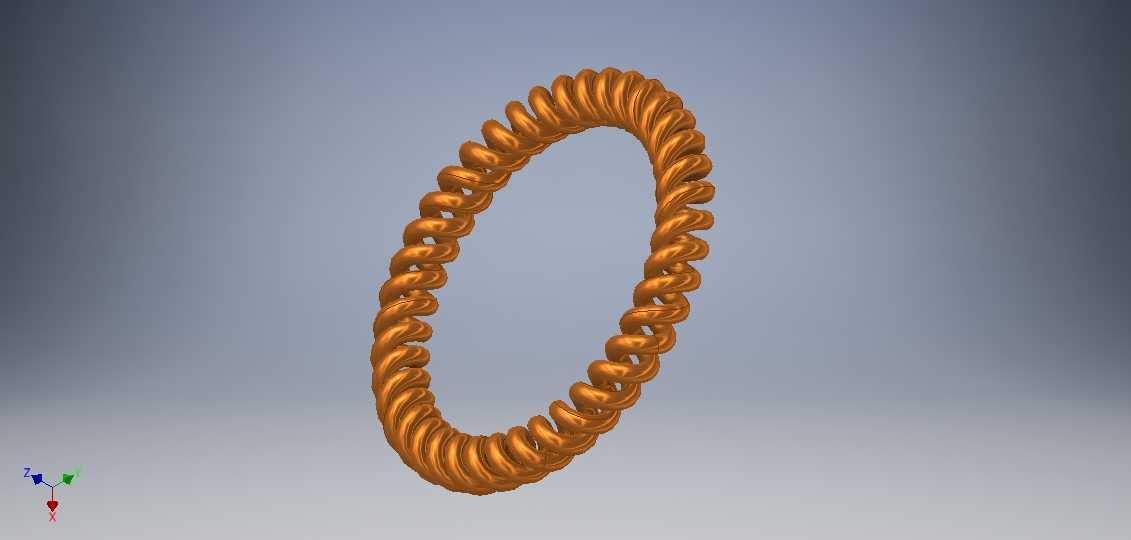

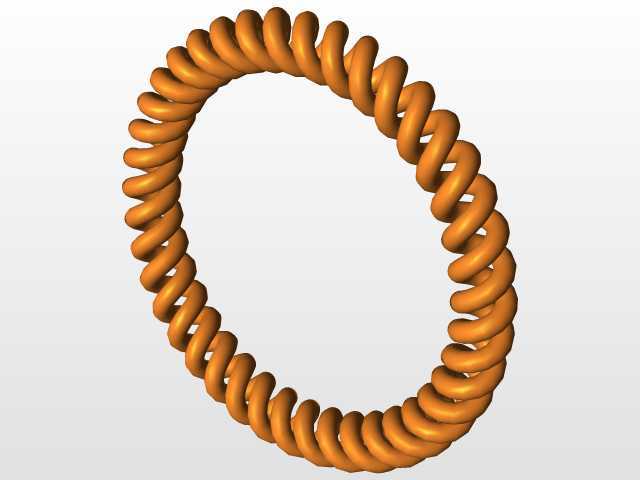

环形螺旋弹簧圆线圈结构设计

项目分类:通用五金配件 发布时间:2021-11-08 ID:370136
  • 环形螺旋弹簧圆线圈结构设计
  • 环形螺旋弹簧圆线圈结构设计

  这类环形螺旋结构的弹性构件,在小载荷缓冲、环形空间限位、周向均匀施力的工况里应用十分广泛,不同于常规直线排布的圆柱螺旋弹簧,它整体成型为闭合环形,能适配圆形安装腔、环形装配槽这类特殊安装边界,不需要额外设置导向座或者固定卡扣就能完成周向定位,在小型仪器的减震模块、管路抱箍的预紧结构、旋转接头的端面密封补偿组件里都能见到它的身影。从实际使用的功能特性来看,它的螺旋簧丝沿环形基体连续排布,受力时每一圈簧丝的变形量均匀分布在整个环体上,不会出现直线弹簧偏载时的侧弯、卡滞问题,当需要在环形区域提供均匀的径向或者轴向弹力时,这种结构比多段直弹簧拼接的方案稳定性高很多,也不会出现拼接处的弹力断层。设计这类构件的时候,首先要确认安装边界的尺寸:

  环形的中径要匹配安装槽的中心圆直径,预留0.5-1mm的径向活动间隙,避免工作时环体和槽壁发生摩擦磨损;簧丝的直径选择要结合所需的工作载荷计算,既要保证额定载荷下的变形量在弹性形变区间内,也要避免簧丝过粗导致环体成型后内应力过大,出现断裂隐患;螺旋的圈距要均匀,相邻簧丝之间预留足够的变形间隙,防止压缩状态下簧丝并圈碰磨,缩短使用寿命。建模过程中要注意扫掠路径的连续性,环形路径的曲率要全程一致,簧丝截面沿路径扫掠时要保持截面方向和路径切线垂直,避免出现局部簧丝扭曲、圈距不均的问题,这类扭曲问题在实际生产中会导致成型后弹簧的弹力分布不均,局部应力集中,在循环载荷下很容易出现疲劳断裂。实际选型应用时,

  要结合工况的受力方向调整环体的截面朝向:如果是提供轴向的压紧力,要让簧丝的螺旋方向和受力方向匹配,保证压缩时环体不会出现周向扭转;如果是提供径向的抱紧力,要核算环体张开到最大安装尺寸时的内应力,确保安装过程中不会超过簧丝的屈服极限,导致塑性变形无法回弹。不同于普通圆柱弹簧可以通过两端磨平实现端面定位,这类环形弹簧的定位通常依靠安装槽的侧壁限位,所以设计时要保证环体的轴向宽度和安装槽的深度匹配,避免工作时出现轴向窜动。在一些需要周向均匀弹力的密封场景里,比如旋转轴的端面密封圈预紧,这种环形弹簧能给密封圈提供整圈均匀的预紧力,不会出现局部预紧力不足导致的泄漏问题,比采用多个小弹簧圆周排布的方案结构更紧凑,装配工序也更简单,

  只需要将整圈弹簧卡入安装槽即可,不需要逐个调整小弹簧的位置和预紧量。还要注意的是,这类环形弹簧的端部衔接位置要处理平滑,扫掠成型时要保证首尾簧丝的衔接处没有凸起或者错位,否则安装时这个位置容易卡滞在安装槽的缝隙里,或者工作时出现应力集中导致断裂。在缓冲应用场景中,比如小型便携设备的环形减震结构,它可以套在圆形的机芯外部,整圈吸收各个方向的冲击载荷,比直线弹簧只能吸收单一方向冲击的适配性更强,也不需要额外设置导向结构来限制弹簧的偏移,能大幅缩小减震模块的整体占用空间。
