阿尔加维游艇甲板防水通风口结构设计

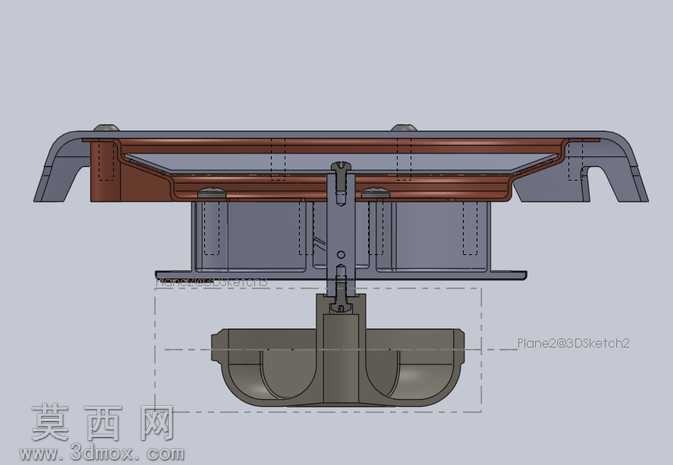

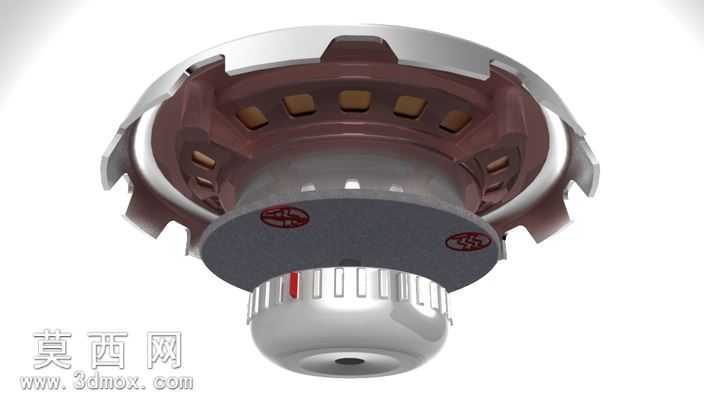

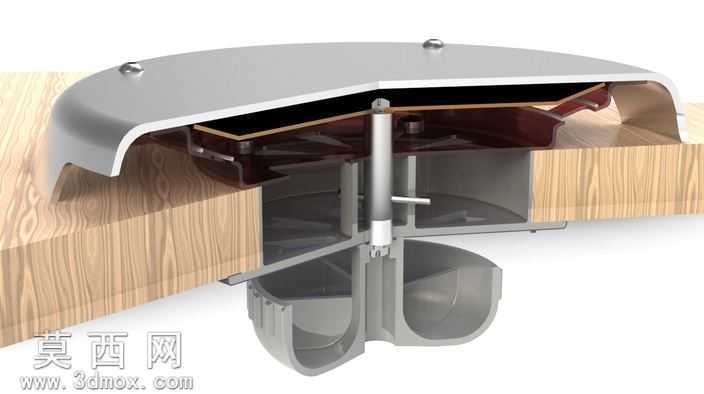

本作品为游艇甲板专用通风口的三维结构设计，建模阶段采用SolidWorks完成全参数化零件构建与装配，首先对通风口的安装场景进行适配，针对游艇甲板的木质安装基面做了安装位的尺寸匹配，确保部件安装后与甲板表面齐平贴合。模型通过剖视渲染直观展示内部结构，顶部外罩采用不锈钢材质设定，渲染时赋予金属磨砂质感，还原不锈钢部件的哑光金属光泽与耐候属性；下部主体结构设定为注射模塑料材质，渲染时呈现工程塑料的细腻哑光质感，区分不同部件的材质属性。结构设计上，顶部弧形外罩边缘做圆滑过渡处理，通过两颗固定紧固件实现与甲板基面的锁紧固定，内部设置竖向转轴支撑的多组导风叶片，叶片角度经过优化，可在保障空气流通的同时阻挡海浪溅入舱室；下部延伸至甲板下方的腔体设置多道导流隔腔，搭配O型密封环结构，当海浪冲击通风口时，可通过腔体的导流结构将涌入的海水导出，同时密封环持续保障关闭状态下的水密性能，无需在船体额外开设其他孔洞即可实现通风与防水的双重功能。设计思路围绕游艇使用场景的核心需求展开，兼顾通风效率与防水可靠性，整体结构拆装便捷，零部件模块化程度高，既满足日常舱室通风换气的使用需求，又能应对航行过程中海浪飞溅的恶劣工况，避免海水进入舱室造成设备损坏或舱内潮湿问题，所有配合部位均做了公差适配设定，符合船用部件的安装与使用标准，渲染阶段通过半剖视角清晰呈现内部的叶片排布、转轴连接、密封结构与导流腔体的布局，直观展示产品的工作原理与结构优势。
