螺旋盘管式换热加热器三维结构设计

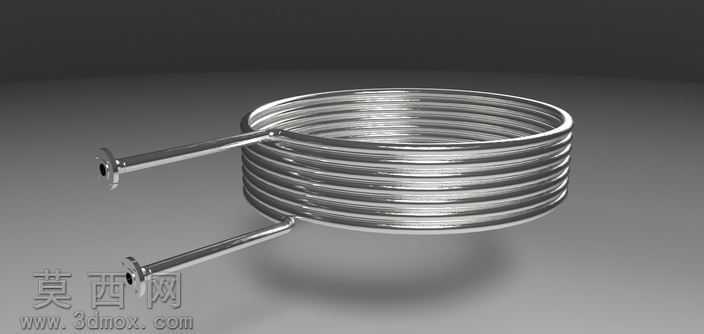

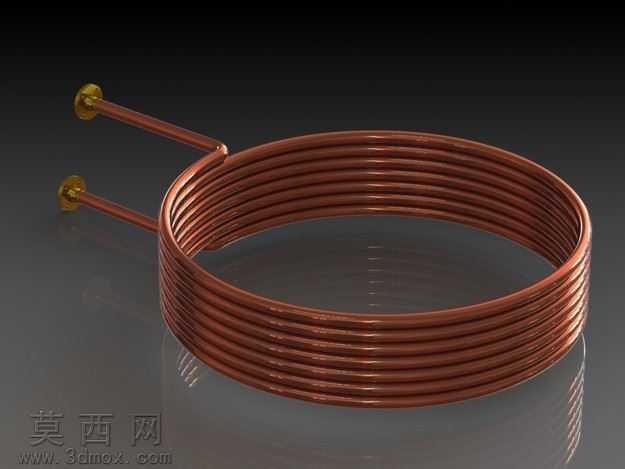

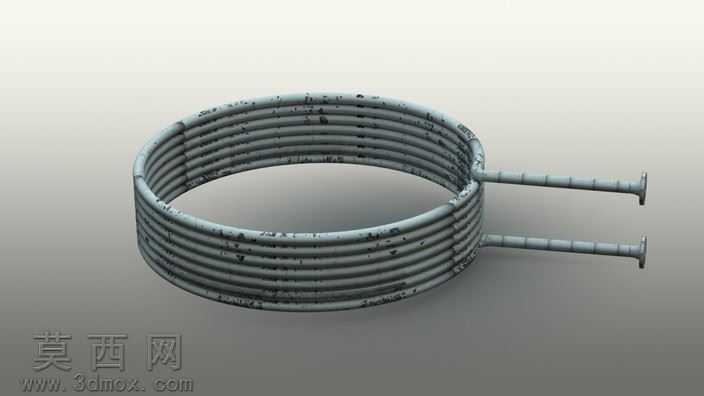

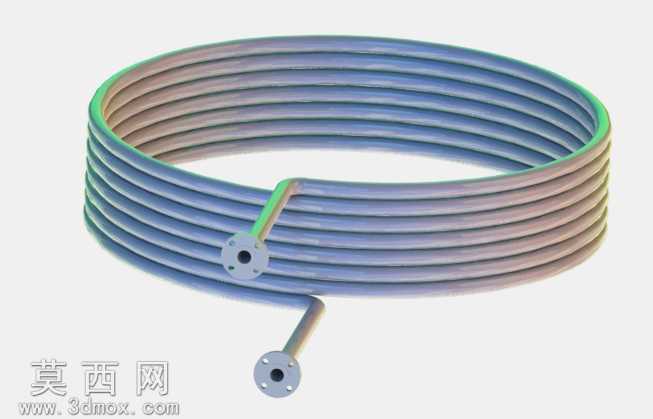

本作品为螺旋盘管式换热加热器的三维参数化建模成果，建模过程依托三维机械设计软件完成，整体采用自顶向下的设计思路，先确定核心换热区域的螺旋中径、盘管节距、整体轴向高度等核心参数，再逐步延伸构建两端的连接管路结构，确保各部分尺寸匹配换热工况的流体流通需求。建模阶段对螺旋盘管部分采用扫掠特征生成，先绘制螺旋引导线并精准控制每一圈盘管的间距均匀一致，避免出现盘管间距偏差导致的流体偏流问题，再绘制与管路通径匹配的圆形截面沿引导线扫掠，同时对盘管的内外壁面做连续曲面处理，保证管壁厚度均匀，符合金属换热管件的加工工艺要求。两端的连接管段采用拉伸与放样结合的特征构建，连接端的法兰式接口结构做了细节还原，接口处的密封贴合面做了平整化处理，同时在连接管与螺旋盘管的衔接位置做了平滑过渡处理，避免流体在转角处形成流动死区，提升换热过程的流体流通效率。材质与渲染阶段，整体模型赋予抛光不锈钢材质，调整金属材质的反射率、粗糙度参数，还原不锈钢换热管的金属光泽与表面质感，渲染时采用柔和的影棚布光，突出螺旋盘管的层叠结构与金属曲面的光影变化，清晰展现各部分的结构衔接关系。结构设计上，整体采用多层同轴螺旋盘管布局，在有限的空间内最大化延展换热管路的长度，提升换热接触面积，两端管路沿螺旋切线方向引出，降低流体进出盘管时的局部阻力，整体结构紧凑无冗余部件，既符合沉浸式换热加热器的安装使用需求，也可直接用于后续的流体仿真分析、工程出图与加工制造参考，模型的所有特征均保留参数化编辑属性，可根据实际换热功率、通径需求调整螺旋圈数、盘管直径、管路长度等核心参数，适配不同工况的换热加热使用场景。
