带凹坑纹理的高尔夫练习用球体结构设计

项目分类:通用机械零部件 发布时间:2021-11-08 ID:371469
  • 带凹坑纹理的高尔夫练习用球体结构设计

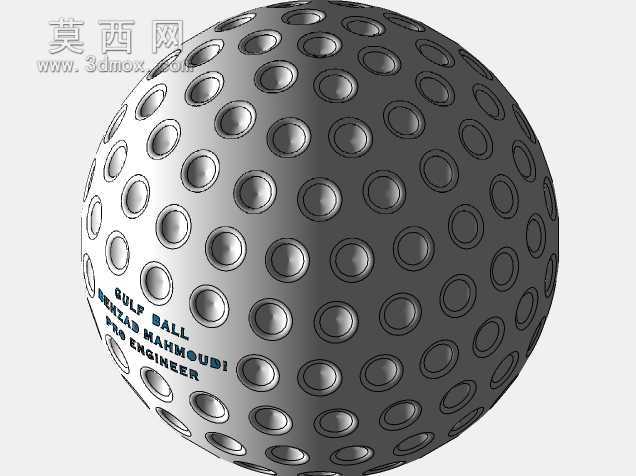

  日常接触的高尔夫运动用球,表面均匀排布的凹坑结构并非装饰性设计,而是经过流体力学验证的核心功能结构,这类结构直接决定球体飞行过程中的空气阻力特性与升力表现,是高尔夫球区别于普通光滑球体的核心标识。从结构设计维度看,该球体采用正球形基体,表面凹坑采用等直径、等深度的圆形凹坑设计,所有凹坑按照球面多面体排布逻辑均匀分布,相邻凹坑的间距保持一致,避免出现局部凹坑过密或过疏导致的飞行姿态偏移问题。在实际运动场景中,这类带凹坑的球体在被击打后,表面凹坑能够扰动球体周边的空气边界层,将湍流边界层的分离点向后推移,有效降低压差阻力,相比同直径光滑球体,同等击打力下飞行距离可提升30%以上,

  同时均匀排布的凹坑能够让球体在飞行过程中保持稳定的自旋姿态,减少侧风带来的轨迹偏移,满足不同场地条件下的击球精度要求。设计这类球面凹坑结构时,首先要确定球体的基准直径,常规练习用高尔夫球基准直径控制在42.67mm左右,符合通用赛事的尺寸规范,凹坑的直径通常设置在3-5mm区间,深度控制在0.2-0.5mm,过深的凹坑会增大球体飞行时的摩擦阻力,过浅则无法起到有效扰动边界层的作用。建模过程中需要先构建完整的球形基体,通过球面分区投影的方式确定每个凹坑的中心定位点,确保所有定位点在球面上的分布均匀,不存在局部重叠或间距偏差过大的问题,之后以每个定位点为基准,采用旋转切除或者球面阵列切除的方式生成单个凹坑特征,

  再通过球面几何阵列完成所有凹坑的排布,最后对凹坑与球面基体的衔接处做微小圆角过渡,避免应力集中导致的球体击打后破损问题。从安装与适配边界来看,该球体的尺寸完全适配通用高尔夫球杆的击打面弧度,也能够匹配现有高尔夫发球台、球洞、捡球器等配套器材的尺寸要求,不需要对现有配套设备做任何调整即可直接使用。在练习场景中,这类结构的球体除了满足室外场地的飞行训练需求,也可适配室内模拟高尔夫设备的识别要求,均匀的表面纹理能够被光学识别设备精准捕捉,不会因为表面纹理不均导致识别数据偏差。很多初入结构设计的从业者在做这类球面纹理建模时,容易出现凹坑排布不均、凹坑深度在球面不同位置出现偏差的问题,本质是没有采用球面基准的阵列逻辑,

  而是采用平面阵列后投影的方式,导致球面两极位置的凹坑出现拉伸变形,实际建模时需要以球心为阵列基准原点,按照球面等角度偏移的方式确定每个凹坑的法向方向,确保每个凹坑的切除方向都沿球面径向,这样生成的所有凹坑深度、直径在整个球面上保持完全一致,不会出现局部特征变形的问题。另外从材料适配角度,这类球体通常采用硬质橡胶或者合成树脂材料注塑成型,均匀的凹坑结构在注塑过程中能够让材料在模腔内流动更均匀,减少成型后的表面缩痕,同时凹坑结构也能提升球体表面的握持摩擦力,方便使用者摆放球体时的定位操作。在实际生产验证环节,这类凹坑结构的模具需要做精准的抛光处理,确保每个凹坑的成型面粗糙度一致,避免成型后球体表面出现毛刺影响飞行稳定性,同时球体的合模线需要设置在相邻凹坑的间隙位置,避免合模线破坏凹坑的完整结构,影响空气动力学表现。
