斯登MKII冲锋枪枪管三维建模作品

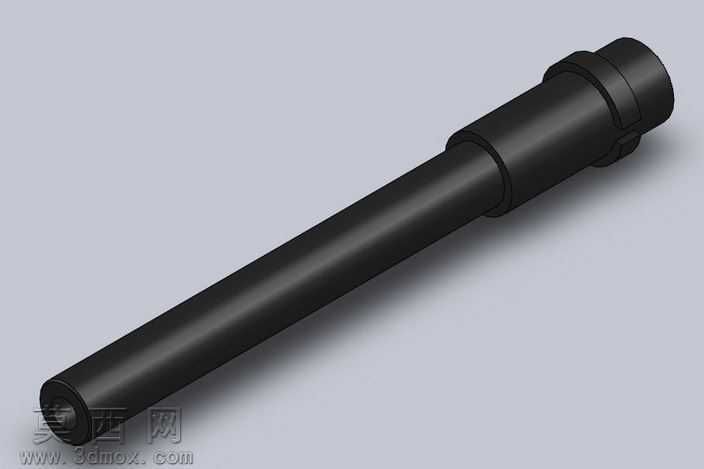

本作品为斯登MKII冲锋枪枪管的三维参数化建模成果，建模过程依托三维机械设计软件完成，全程遵循枪械零部件的真实尺寸比例与结构特征进行还原。建模初期首先梳理枪管的整体结构逻辑：该零件为长轴类管状构件，整体呈现阶梯轴式的分段结构，从枪口端到机匣连接端依次为平直的枪口段、带有定位环的过渡段、用于与机匣配合的安装段以及尾部的闭锁连接结构，各段的直径差、轴向长度均严格参照实物测绘比例进行参数设定，保证结构还原的准确性。建模阶段采用旋转凸台作为基础特征，先绘制枪管的轴向半剖面草图，对各段的外圆轮廓、端面倒角、尾部的凸缘卡扣结构进行精准的尺寸约束，通过360度旋转生成枪管的基础实体；随后针对尾部的侧向定位缺口、连接卡槽等细节结构，采用拉伸切除的特征命令完成结构加工，对所有棱边位置添加符合机械加工规范的圆角与倒角，避免模型出现尖锐的非工艺性棱角，还原真实零件的加工特征。材质与渲染阶段，为模型赋予哑光黑色金属材质，模拟枪械枪管表面的磷化处理质感，调整材质的粗糙度、金属度参数，还原金属构件哑光不反光的表面特性；渲染时采用侧上方45度的柔和光源，在浅灰色纯色背景下呈现模型的结构轮廓，通过光影的明暗变化清晰展现各段阶梯结构的直径差异、尾部连接结构的凹凸细节，让模型的结构层次清晰可辨。设计过程中重点关注枪管零件的装配适配性，对尾部与机匣配合的连接段尺寸、定位结构的位置公差进行了参数化预留，保证该枪管模型可与同系列的斯登冲锋枪机匣、节套等零件完成虚拟装配，还原枪械的真实配合关系；模型的管壁厚度按照真实枪管的强度要求进行设定，内部的膛线相关安装位、枪口的内倒角结构也做了对应还原，兼顾外观展示与结构合理性，既可以作为枪械结构科普的展示模型，也可用于虚拟场景的枪械道具装配使用。
