一体成型流线型竞速自行车车架设计

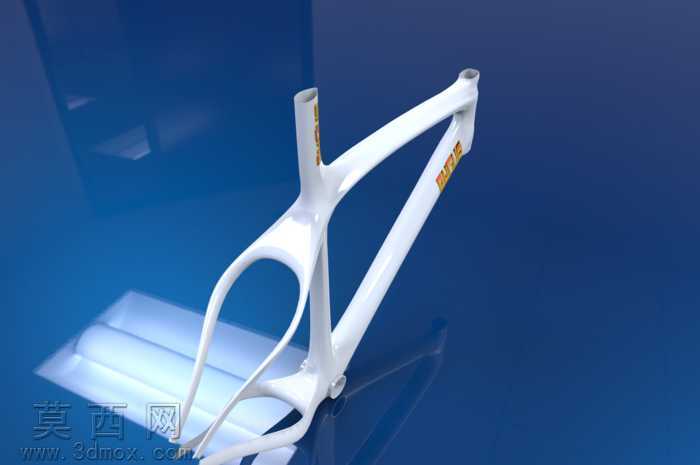

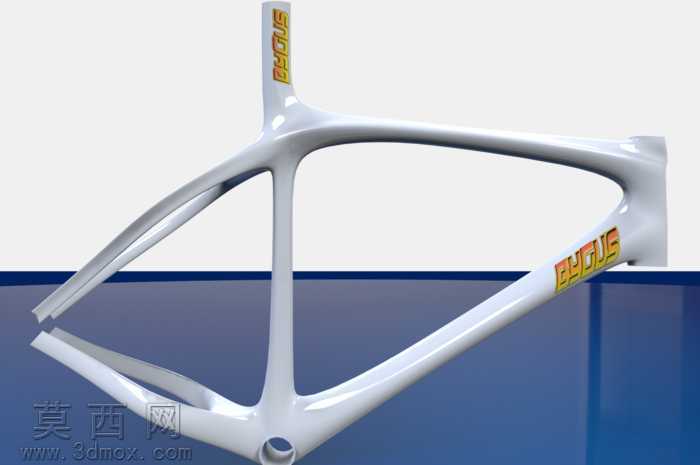

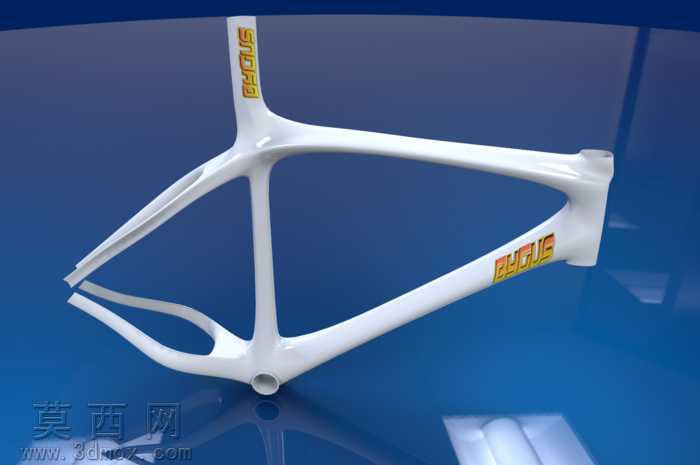

本作品为竞速类自行车一体成型车架的三维设计成果，建模阶段依托T-Splines曲面建模技术完成整体形态构建，首先根据公路竞速自行车的人机工程学参数确定车架关键点位坐标，从头管、上管、下管、座管到后叉的衔接位置，严格匹配专业竞速车架的轴距、堆高、reach值等核心几何参数，保证后续成品的骑行适配性。建模过程中摒弃传统拼接式车架的分段建模思路，采用整体连续曲面构建逻辑，通过调整曲面控制点的权重与走向，实现上管与后上叉、下管与后下叉的顺滑过渡，消除传统车架管件焊接位置的生硬棱角，既还原了碳纤维一体成型车架的工艺特征，也从结构层面优化了车架的应力传导路径，减少应力集中区域的结构隐患。材质与渲染环节，针对碳纤维车架的表面质感进行分层调整，基底材质设置为带细微编织纹理的半哑光碳纤维材质，表层覆盖高透清漆层，通过调整清漆层的反射粗糙度、菲涅尔反射参数，还原真实碳纤维车架在不同光照环境下的通透质感与细腻反光效果；车架表面的品牌标识采用贴花材质单独设置，模拟真实车架水标转印的贴合效果，标识边缘与车架曲面完全贴合无拉伸变形，同时调整标识的色彩饱和度与光泽度，使其与车架整体质感协调统一。结构设计层面，一体成型的中空结构在建模时预留了标准的碗组安装位、座管夹持位、五通安装位以及后尾钩安装位，所有安装位的尺寸公差均匹配行业通用标准件规格，保证设计模型可直接对接后续的结构验证与生产开模环节；后叉位置采用偏窄的开档设计，适配竞速轮组的安装需求，下管与头管的衔接位置做了局部加厚的曲面过渡，提升车架头管位置的抗冲击性能，座管位置的曲面弧度经过多次调整，在保证流线外观的同时兼顾骑行过程中的座管形变吸震需求。整体设计以低风阻流线形态为核心思路，所有管件的截面均采用翼型截面优化，在保证结构强度的前提下尽可能降低骑行过程中的正面风阻，曲面过渡全程保持G2连续，无突兀的折角与断面，既满足专业竞速自行车的性能需求，也呈现出简洁流畅的工业设计美感。
