农用拖拉机配套连枷割草作业装置

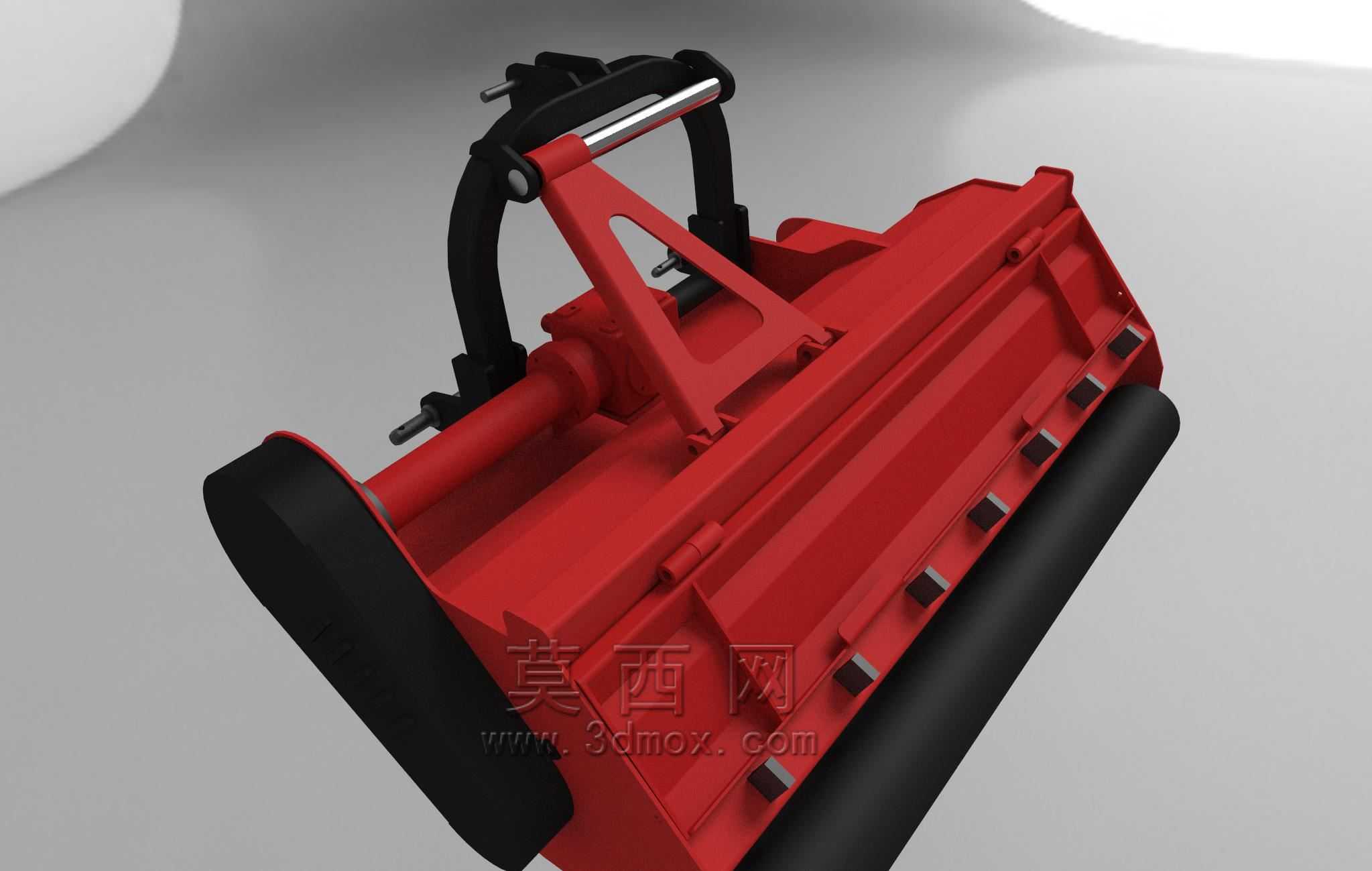

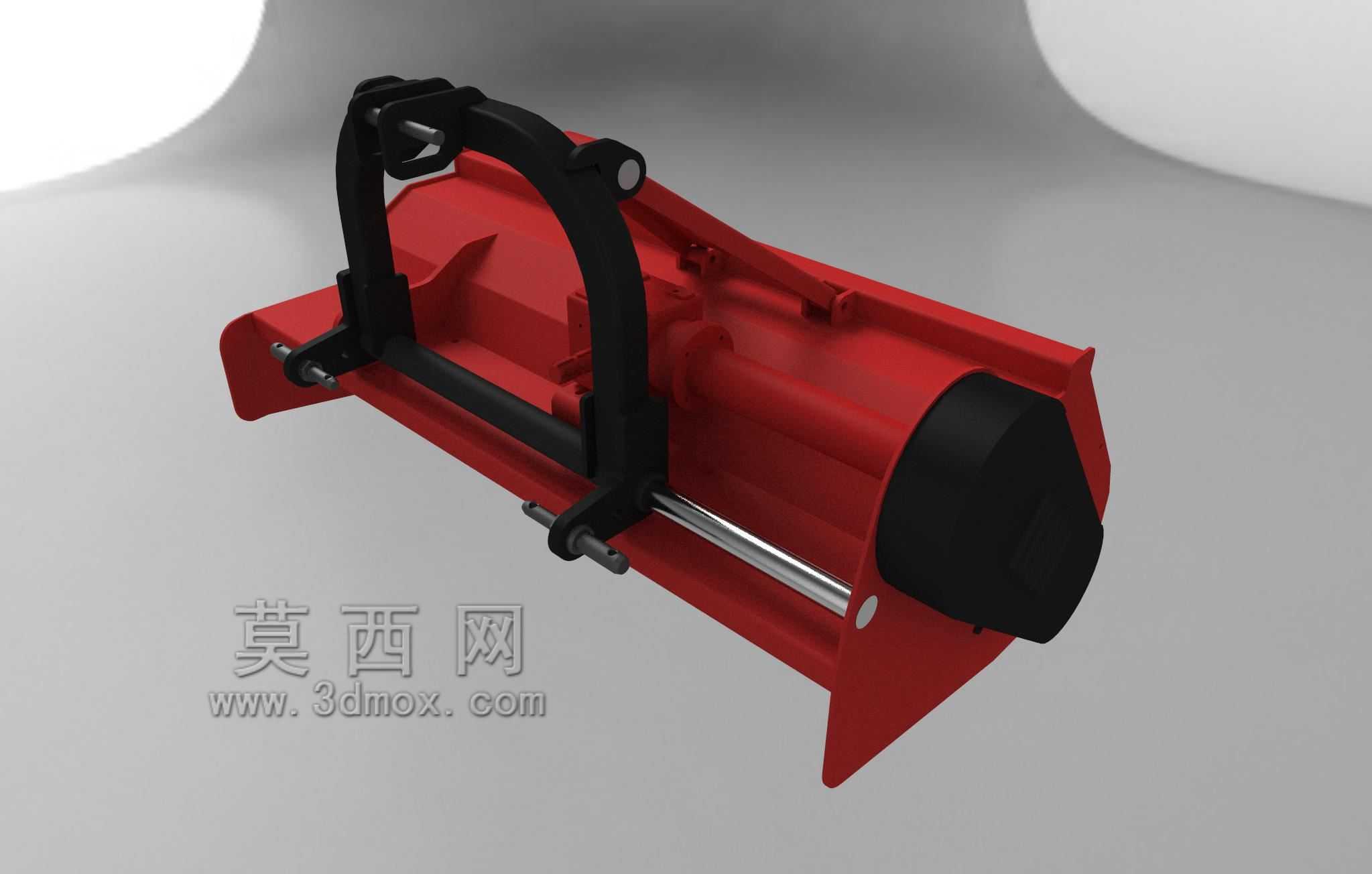

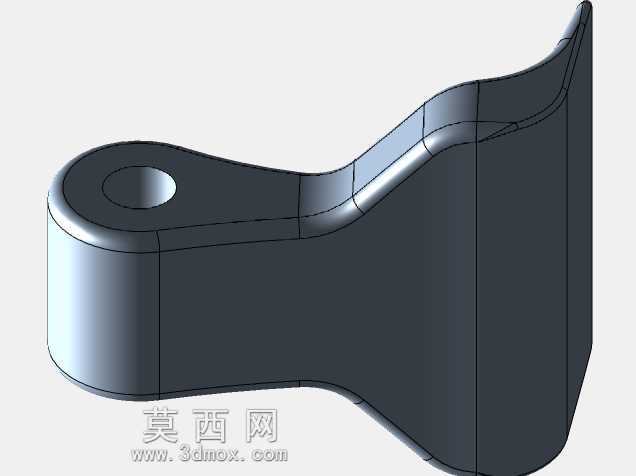

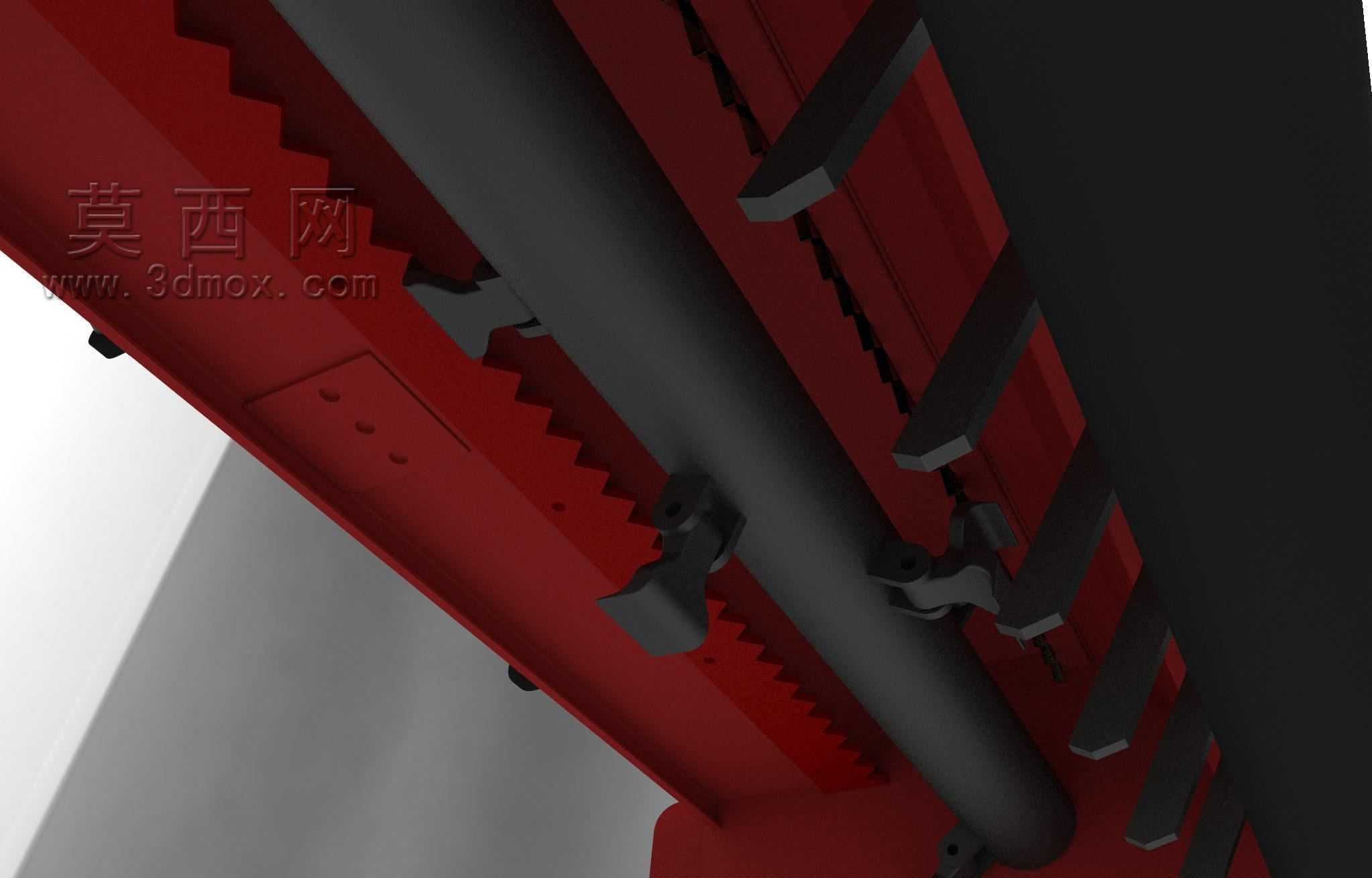

这款连枷割草装置是为中小马力轮式拖拉机配套设计的田间作业机具，主要适配平原、丘陵区域的草场修整、田间杂草清理、作物秸秆粉碎还田等作业场景，在实际农业生产中，可替代人工锄草、背负式割草设备完成大面积的植被切割作业，作业效率较人工提升数十倍，同时切割后的植被碎屑可直接留在地表作为有机质还田，减少后续田间清理的工序投入。从结构设计逻辑来看，该装置采用三点悬挂式连接结构，上部的三角连接架与拖拉机后悬挂的上拉杆匹配，两侧的连接耳板对应拖拉机下拉杆的挂接点位，挂接后整机的重心落在拖拉机后轮支撑范围内，避免作业过程中出现翘头、侧倾的风险，悬挂架下方设置的横向转轴作为动力输入接口，可通过万向传动轴与拖拉机后动力输出轴连接，将拖拉机的动力传递至设备内部的传动系统，驱动切割辊高速运转。设备的主体切割腔采用加厚钢板折弯焊接成型，腔体内部做了圆弧过渡处理，可避免切割过程中草屑、秸秆在腔体内堆积卡滞，腔体下部的切割辊上均匀排布多组连枷式切割刀座，刀座通过销轴与铰接式刀片连接，作业时切割辊高速旋转带动刀片做圆周运动，依靠离心力将刀片甩开，对接触到的植被进行高速冲击切割，这种铰接式的结构设计可在刀片碰到石块、土块等硬物时自动绕销轴回转避让，减少刀片崩断、刀座变形的故障概率，相比刚性固定的切割结构，对复杂田间地块的适应性更强。设备后侧设置的圆柱形镇压辊承担两个核心作用，一是通过自身重量将切割后的植被碎屑压向地表，加快碎屑腐解速度，二是作为设备的高度限位部件，通过调整镇压辊与切割腔的相对安装位置，可精准控制切割留茬高度，适配不同作业场景的需求，比如草场修整时留茬高度可调整至5-8厘米，避免损伤草皮根系影响后续生长，秸秆还田作业时留茬高度可降至2-3厘米，保证作物秸秆被充分粉碎。整机的外壳护板采用倾斜式设计，上部的弧形护罩可将切割过程中扬起的草屑、碎块导回切割腔内部进行二次切割，同时避免碎块向外飞溅伤及作业人员，两侧的侧护板延伸至地面附近，可阻挡碎块从侧面甩出，提升作业安全性。从安装边界来看，该装置的整体宽度适配1.2-1.8米幅宽的作业需求，挂接后整机纵向长度不超过1.2米，不会超出拖拉机后轮的外侧轮廓，在狭窄田埂、林间地块作业时也能顺利通行，悬挂点的尺寸符合国内主流拖拉机三点悬挂的接口标准，无需额外改装挂接结构即可完成装配，动力输入转速匹配拖拉机540转/分的标准后动力输出参数，传动系统内部采用齿轮传动结构，传动效率高、负载能力强，可适应长时间连续作业的工况。在实际作业过程中，操作人员可通过拖拉机的液压悬挂系统实时调整设备的作业高度，在遇到田埂、沟渠等障碍时可快速将设备升起，通过障碍后再降下恢复作业，设备的整体重量控制在合理区间，不会给拖拉机后悬挂造成过大的负载，30-50马力段的轮式拖拉机均可配套使用，覆盖了国内多数农户保有量最高的拖拉机马力段，适用范围较广。切割刀片采用耐磨合金钢材质，经过热处理工艺处理，刃口硬度高、耐磨损，长期作业后仅需打磨刃口或更换刀片即可维持作业性能，维护成本较低，日常保养仅需定期检查传动箱润滑油液位、紧固连接螺栓、检查刀片铰接销轴的磨损情况即可，无需复杂的维护工序，适合基层农户、农业服务组织的使用需求。
