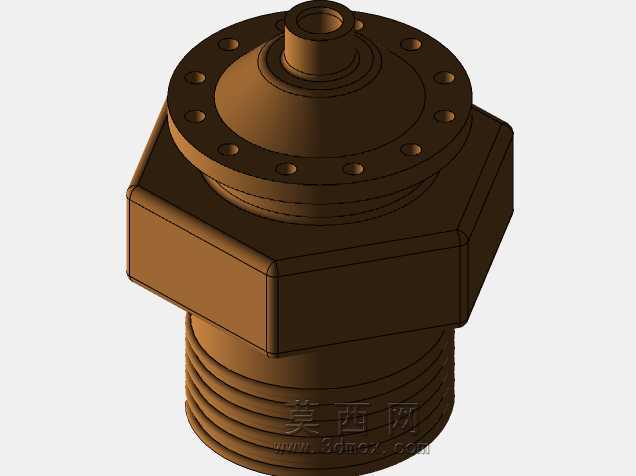

带法兰六角外螺纹管路连接接头结构

这类带法兰端的六角外螺纹接头，在中小口径流体输送管路系统里的应用场景非常广泛，不管是车间压缩空气支管路的终端取气、小型液压站的油路分支连接，还是民用供水、采暖系统的管路变向对接，都能看到这类结构的身影。不同于普通的外螺纹直接头，这款结构在螺纹端上方设置了六角拧动段，刚好适配标准活动扳手的咬合尺寸，现场安装时不需要额外定制工装，用常规的呆扳手、活扳手就能施加足够的拧紧力矩，不会因为施力部位打滑造成螺纹咬死或者密封面损伤。上方的法兰盘做了均匀分布的螺栓通孔，这部分设计主要是兼顾两种连接需求：当对接端是带法兰的阀件或者设备接口时，可以直接通过螺栓穿装实现刚性密封连接，不需要额外加装转换接头，能有效减少管路的泄漏点；如果对接端是软管或者快插接头，法兰盘的端面还能充当定位止推面，避免软管卡箍在压力波动时出现滑脱移位。顶部的小直径凸台接口，是专门针对小口径测压管、排气管或者泄油管设计的连接端，不用在主管道上额外开孔焊接支管，直接通过这个凸台就能实现辅助管路的接驳，大幅降低现场配管的改造工作量。从结构设计的逻辑来看，整个零件的壁厚分布做了针对性的应力优化，外螺纹段的壁厚按照公称压力1.6MPa的工况做了强度校核，螺纹选用的是通用密封管螺纹，牙型角度和螺距都符合常规管路件的互换标准，不需要特殊定制密封件就能实现可靠的螺纹密封。六角段的对边尺寸比螺纹大径大出3毫米左右，既保证扳手咬合时有足够的接触面积，又不会因为尺寸过大造成相邻管路件安装时的空间干涉，现场排布密集管路的时候，这个尺寸细节能减少很多安装调整的麻烦。法兰盘上的螺栓孔做了沉孔倒角处理，螺栓穿装时不会因为孔口的锐边划伤螺栓螺纹，也能让螺栓头的端面和法兰面贴合更紧密，拧紧的时候不会出现偏载造成的密封间隙。顶部凸台的外圆做了15度的导入倒角，不管是插接软管还是拧入小型接头，都能快速对准定位，不会因为端面锐边割伤软管内壁或者损坏对接接头的密封垫圈。安装边界方面，这类接头的轴向总长度控制在常规同通径接头的1.2倍以内，径向最大尺寸就是法兰盘的外径，在做管路排布三维校核的时候，只需要预留出扳手拧动的转动空间，也就是六角段外侧留出15毫米左右的操作间隙，法兰端对接时留出螺栓穿装和拧紧的侧向空间，就能满足现场安装的操作需求，不需要额外扩大管路安装的预留槽位。流体通道的内壁做了平滑过渡处理，从下部螺纹端的通径到顶部凸台的小通径之间，采用圆弧过渡而不是直角台阶，能减少流体流经时的局部阻力损失，也能避免介质中的杂质在台阶处沉积造成管路堵塞，对于输送带微小颗粒的流体或者粘度较高的液压油时，这个细节能有效降低管路的压降和维护频率。密封面的平面度按照管路密封件的通用要求做了设计控制，法兰端面和螺纹轴线的垂直度公差控制在0.1毫米以内，拧紧后不会因为端面偏斜造成密封垫圈受压不均出现泄漏，哪怕是反复拆装几次，只要密封垫圈没有损坏，就能保持可靠的密封性能。
