不锈钢材质长条导轨式安装基座结构

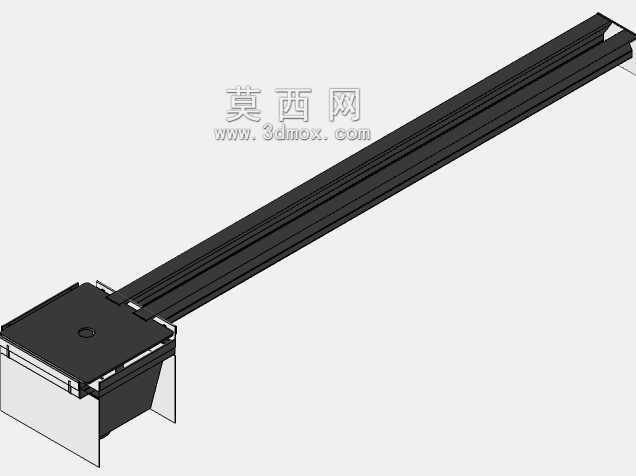

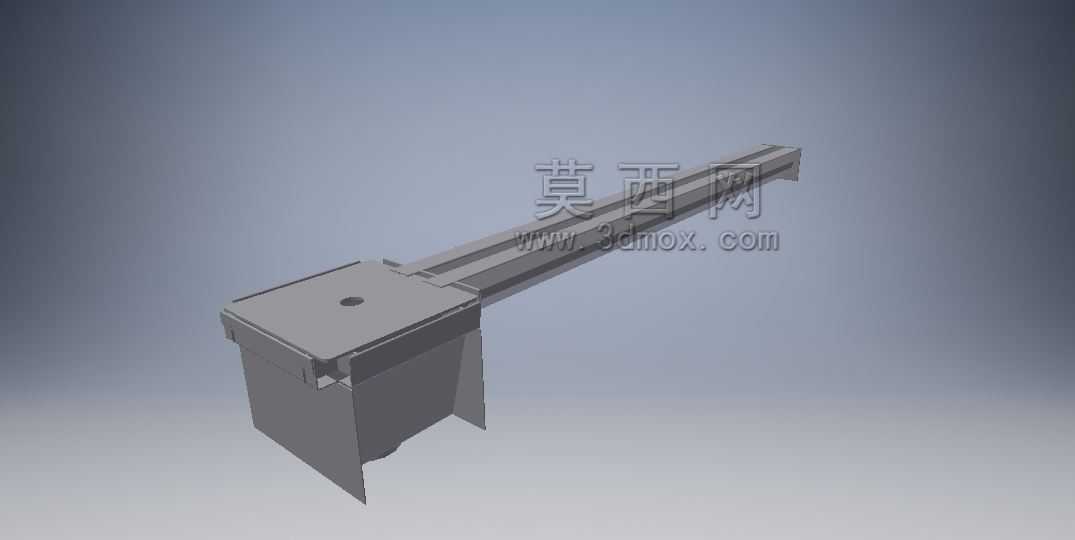

这款304不锈钢材质的长条导轨式安装基座，在食品加工输送线、洁净车间物料导向、户外防腐设备配套场景中有着广泛的适配性，本身采用INOX304不锈钢加工成型，能够耐受常规弱酸弱碱腐蚀、高湿度环境下的锈蚀问题，适配食品接触级工况的使用要求，不需要额外做表面防腐涂装就能直接投入使用。从结构设计来看，基座主体分为下部安装腔体与上部导轨段两个核心部分，下部腔体采用三面围合的敞口式结构，腔体侧壁预留了安装卡扣位，能够直接卡接在配套的设备机架型材上，不需要额外打孔攻丝就能完成快速固定，腔体顶面开有定位销孔，安装时可以先通过定位销完成初定位，再通过侧面的锁紧件完成最终固定，能够有效降低现场安装的对位难度，减少装配工时。上部的导轨段采用等截面长条结构，导轨两侧做了小尺寸的倒角导向边，能够和配套的滑动件形成顺畅的滑动配合，导轨的截面尺寸经过公差匹配设计，滑动配合间隙控制在0.02-0.05mm区间，既不会因为间隙过大出现滑动晃量，也不会因为间隙过小出现卡滞问题，导轨的长度根据配套滑动件的行程做了冗余设计，能够保证滑动件在全行程范围内都有足够的支撑长度，不会出现端部脱轨的问题。在安装边界方面，下部腔体的外形尺寸适配常规40系列工业铝型材的安装槽宽，不需要额外做转接件就能直接固定在铝型材机架上，腔体的高度尺寸控制在较低区间，安装后整体重心偏低，能够降低滑动件运行时的整体震动幅度，上部导轨的顶面和下部腔体的顶面保持平行度公差在0.03mm以内，能够保证滑动件运行时的平面度要求，避免出现滑动卡顿、磨损不均的问题。设计过程中针对不锈钢材料的加工特性做了结构优化，所有的转角位置都做了R2以上的圆角过渡，既能够减少不锈钢折弯加工时的应力集中问题，也能避免尖锐边角造成的安装人员划伤，同时圆角过渡的结构在清洁时不容易残留污渍，适配洁净工况的清洁要求。导轨的滑动面做了精磨处理，表面粗糙度控制在Ra1.6以下，能够降低滑动配合时的摩擦系数，减少长期运行的磨损量，延长构件的整体使用寿命。下部腔体的敞口结构同时兼顾了走线功能，配套滑动件的线缆可以从腔体内部穿过，避免线缆外露在导轨外侧造成的剐蹭、积尘问题，让整体布线更加规整。在实际选型适配时，这款基座可以作为小型滑动模组的支撑底座使用，搭配对应的滑动块、驱动件就能组成简易的直线输送单元，也可以作为检测设备的探头导向支座，带动检测探头完成直线方向的点位检测，还可以作为小型工装的滑动导向结构，实现工装工位的快速切换。结构上没有多余的冗余设计，所有的壁厚都根据受力情况做了匹配，下部腔体的侧壁壁厚能够承受滑动件满载时的侧向弯矩，不会出现侧壁变形导致的导轨精度下降问题，上部导轨的壁厚能够承受滑动件的垂直载荷，长期满载运行也不会出现导轨下弯变形的问题。针对不同的安装场景，这款基座的固定方式也做了兼容设计，除了侧面卡接的固定方式外，腔体底面也预留了沉头安装孔，在无法使用卡接固定的平面安装场景下，可以通过沉头螺丝从底面完成固定，沉头孔的深度能够保证螺丝安装后不会突出底面，保证基座安装后的平面度。
