双腔式塑料防护安装座结构设计

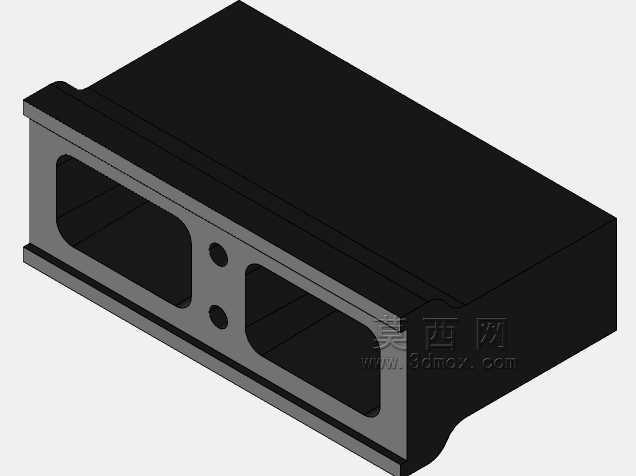

在工业设备的线束排布、接口防护场景中，这类双腔结构的塑料防护件是十分常见的配套部件，日常多被用在设备侧端的接口区域，用来规整外露的连接端头，避免外接插头受外力磕碰出现松脱，同时也能阻挡车间内的粉尘、切削液溅入接口缝隙，降低接触不良的故障概率。从结构设计逻辑来看，这款防护件采用了一体化注塑成型的思路，主体为封闭的盒式腔体，顶面做了平整的封闭设计，能够直接贴合设备外壁的安装平面，不需要额外加装密封垫片就能实现基础的防尘遮挡效果。前端设置两个平行的矩形通腔，腔体的内轮廓尺寸匹配常用的工业连接插头外形，插头穿过腔体接入设备接口后，腔体侧壁能够对插头的侧边形成限位，避免插头受侧向拉扯时出现针脚弯折的问题。两个通腔之间的连接筋位置预留了两个圆形的安装孔位，孔位的中心距经过匹配计算，刚好对应设备面板上预设的M3螺丝安装点位，安装时不需要额外打孔对位，直接用自攻螺丝就能将整个防护件固定在面板上，安装边界控制得十分紧凑，不会占用面板上其他接口的排布空间。从外形尺寸的适配性来看，这款防护件的整体厚度控制在30mm以内，突出设备面板的距离较短，即使是在设备排布密集的生产线工位上，也不会因为突出部分过长被过往的工件、工具剐蹭，侧边做了小角度的倒角过渡，没有尖锐的棱角，安装和后续维护插拔插头时不会划伤操作人员的手部。腔体的边缘做了1.5mm的加厚处理，相比普通的平面塑料盖，抗冲击性能提升明显，即使受到日常操作中的意外碰撞，也不会出现开裂、碎裂的问题。在材料选择的适配性上，这款结构设计适配常用的ABS工程塑料注塑工艺，壁厚均匀控制在2mm左右，没有出现壁厚突变的区域，注塑生产时不容易出现缩痕、缺料的问题，成型后的成品尺寸稳定性好，不需要二次加工就能直接投入装配使用。在实际的设备配套场景中，这类防护件不仅可以用在固定式工业设备的接口区域，也能适配移动类工业设备的外露接口，比如便携式检测设备、车间移动作业终端的外接接口位置，能够在设备移动过程中为接口提供持续的防护，避免移动过程中磕碰损伤接口。设计时也考虑了不同场景的适配需求，两个通腔的尺寸预留了0.5mm的装配余量，即使不同批次的插头外形存在微小的尺寸公差，也能顺利穿过腔体完成插接，不会出现插头卡滞、插不到位的问题。安装法兰边的宽度设计为8mm，和设备面板的接触面积足够大，固定后不会出现翘边、松动的情况，即使长期受设备运行的振动影响，螺丝也不容易出现松脱，不需要定期检查紧固。从结构优化的角度来看，这款防护件的背面腔体边缘做了一圈浅止口设计，安装时止口可以嵌入设备面板上对应的凹槽内，进一步提升密封防护的效果，在有少量切削液飞溅的机加工车间场景下，也能有效阻挡液体顺着面板缝隙流入设备内部。整体结构没有多余的复杂特征，建模过程中特征逻辑清晰，后续如果需要调整腔体尺寸适配不同规格的接口，只需要修改通腔的拉伸参数就能快速完成改型，不需要重构整体模型，能够大幅缩短衍生型号的设计周期。
