卧式滚筒筛分输送一体化设备结构设计

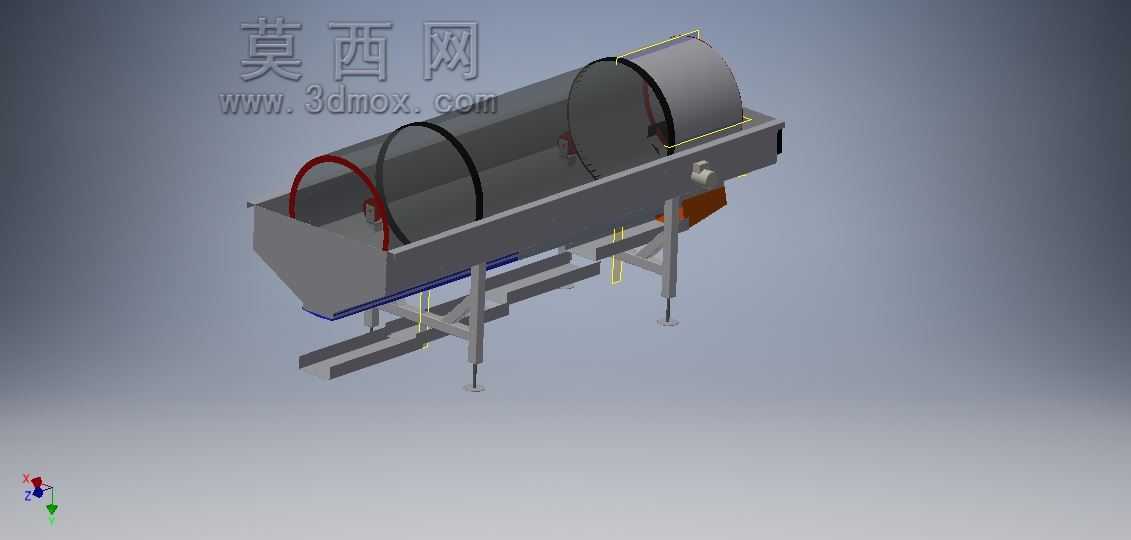

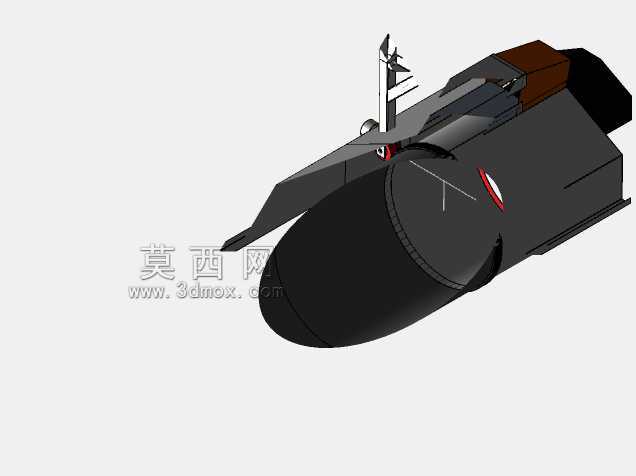

在散料处理、矿物初分、餐厨废弃物预处理、颗粒物料分级这类工况里，滚筒筛分设备的适配性一直优于平面振动筛——尤其是面对易缠绕、含湿黏组分的物料时，卧式布置的滚筒结构能通过自身回转带动物料翻抛，避免筛孔堵死，同时配合下部接料槽完成不同粒径组分的分流。这套三维结构完整还原了工业现场常用的无轴托轮式滚筒筛核心构造，没有做多余的外观装饰，所有结构件都对应实际加工装配逻辑。从安装边界来看，设备整体采用卧式长条形布局，支撑腿采用可调脚杯结构，可适应±30mm的地面高度差，安装时不需要额外做预埋基础，只要地面平整度满足每米偏差不超过5mm即可放置固定，整体宽度控制在1.2米以内，长度约3.2米，进料端高度1.8米，出料端下部接料口距离地面0.4米，能直接配套常规的皮带输送机或者料桶接料，不需要额外做高差转接。设备的核心筛分筒体采用分段式筛网设计，三段不同孔径的筛网沿筒体轴向布置，物料从进料端进入后，随筒体回转不断向出料端移动，过程中小于对应段筛孔的物料会透筛落入下部的接料槽，接料槽采用斜壁设计，倾角大于物料安息角，透筛后的物料会沿槽壁滑到侧部的出料口排出，大粒径的无法透筛的物料会从筒体末端的排料口送出，一次性完成多级粒径的分选。筒体的驱动没有采用传统的中心轴传动，而是在筒体外侧设置两道滚圈，下部对应布置四组托轮，其中两组为主动托轮，通过摩擦带动筒体回转，这种设计的好处是筒体内部没有中心轴遮挡，进料通径更大，不会发生长纤维物料缠绕轴体的故障，日常维护时只需要定期检查托轮的磨损情况，不需要拆解筒体就能更换易损件。筒体两端设置了环形密封挡圈，避免筛分过程中物料飞溅，尤其是处理含浆类物料时，挡圈能配合下部接料槽的翻边结构，防止浆液外溢污染现场。支撑框架采用矩形钢管焊接成型，所有焊缝位置都做了加强筋处理，托轮的安装座设计成长圆孔结构，安装时可以调整托轮的位置，保证四个托轮都能和滚圈均匀接触，避免局部受力过大导致滚圈异常磨损。进料端设置了导流进料斗，斗体内壁贴有耐磨衬板，物料进入时不会直接冲刷筛网端部，延长筛网的使用寿命，进料斗的接口尺寸匹配常规的螺旋输送机出料口，能直接和上游输送设备对接，不需要额外做转接料斗。设计时特意将筒体的安装倾角设置为5度，这个角度是经过多类物料验证的最优值——倾角过小会导致物料在筒体内停留时间过长，处理量下降，倾角过大则会导致物料移动速度过快，筛分不充分，5度的倾角既能保证物料有足够的筛分时间，又能满足每小时5-8立方的处理量要求。筒体的回转速度控制在每分钟18转，这个转速下物料能被带到筒体中上部再自然滑落，翻抛效果最好，不会因为转速过高导致物料贴在筒壁上随筒体转动失去筛分作用，也不会因为转速过低导致物料堆积在筒体底部，筛网利用率不足。接料槽沿筒体轴向分成三个独立的仓室，分别对应三段不同筛孔的筛网，不同粒径的透筛物料会进入对应的仓室，从各自的出料口排出，实现单台设备完成多级分选的功能，减少了多台设备串联占用的场地空间。设备的侧部预留了驱动电机的安装位，电机可以直接安装在框架的电机座上，通过链传动带动主动托轮转动，传动部分设置了可拆卸的防护罩，符合现场安全防护要求，日常检查链条张紧度时只需要拆开防护罩即可操作。所有结构件的连接都采用螺栓加焊接的组合方式，框架主体焊接成型，易损件比如筛网、托轮、密封挡圈都采用螺栓连接，更换时不需要动用气割、焊接设备，现场运维人员用常规扳手就能完成更换作业。筛网采用模块化的分片设计，每片筛网通过压条固定在筒体的骨架上，某一段筛网磨损后只需要更换对应的分片，不需要更换整个筒体，大幅降低了后期的运维成本。支撑腿的下部设置了地脚安装板，设备就位调整好水平后，可以通过膨胀螺栓将支撑腿固定在地面上，避免设备运行过程中出现移位，尤其是在处理大密度矿物物料时，固定后的设备运行稳定性更好，不会出现异常振动。
