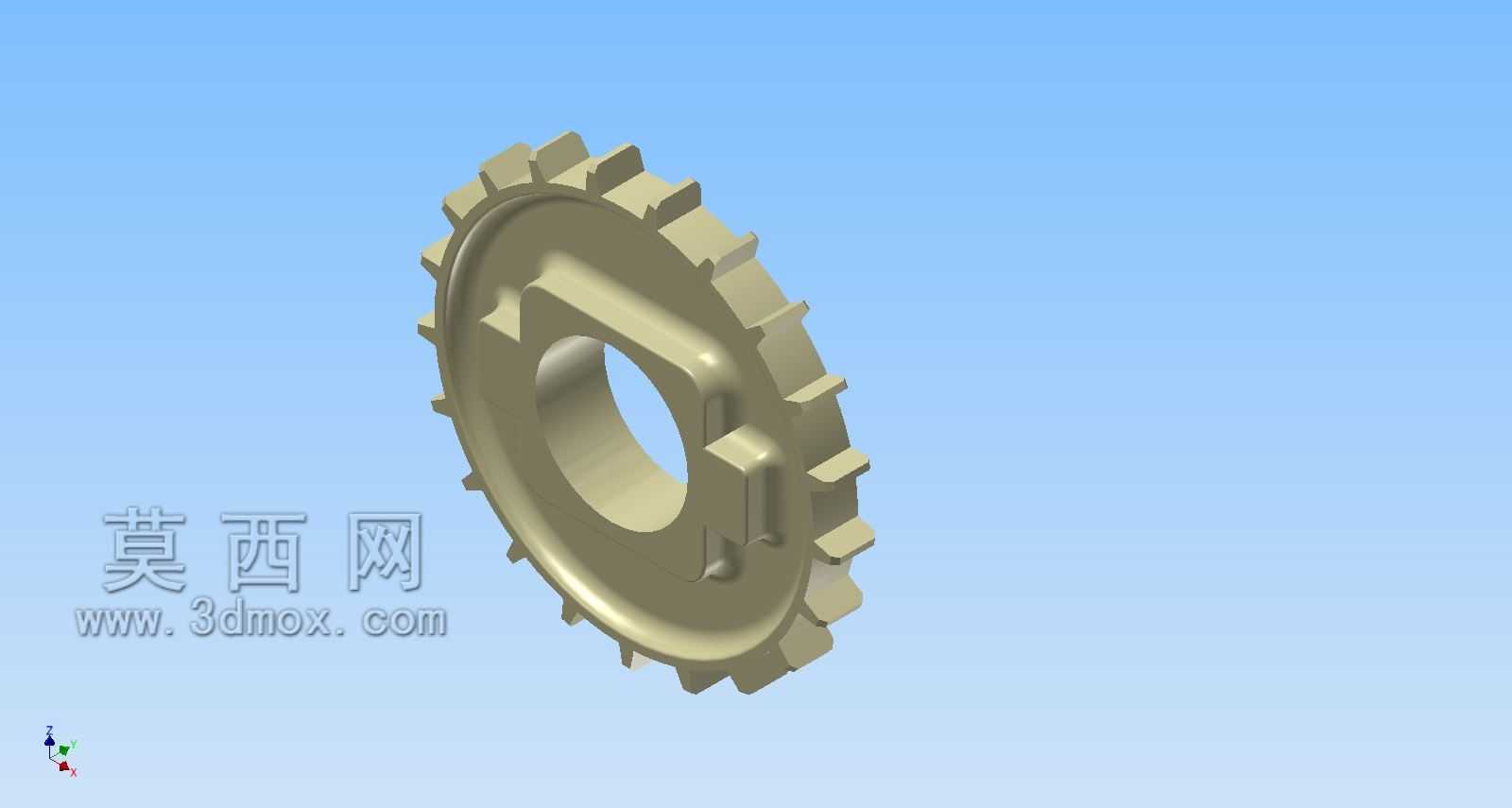

尼龙材质输送机21T配套传动链轮结构

在散料、包装件连续输送的产线布局里，这类尼龙材质的链轮是链板输送机构里的核心啮合传动部件，和常规金属链轮相比，尼龙材质的选用本身就是针对特定工况做的适配——不少食品加工、日化包装、电子元器件组装的输送线，运行过程中不允许有金属摩擦产生的碎屑掉落污染物料，同时要求运行噪音控制在车间环保要求范围内，尼龙件的自润滑特性还能减少日常运维的润滑脂加注频次，避免油污沾染输送载体。

从结构设计来看，这个链轮的齿形是和配套输送链的链节距做了精准匹配的，齿顶的凸起轮廓刚好能卡入输送链板的定位凹槽里，不会出现传动过程中跳齿、跑偏的问题，很多轻型输送线运行时链板偏移的故障，追根溯源都是链轮齿形和链节啮合间隙留得不合理，要么间隙过小卡滞增大运行阻力，要么间隙过大横向窜动超差。中间的安装孔做了扁位定位结构，不是常规的圆孔配合平键，这种设计在中小载荷的轻型输送线上装配效率更高，和驱动轴的扁位直接配合就能传递扭矩，不需要额外加工键槽，也避免了键连接长期运行出现的键槽磨损、轴孔配合松动的问题，对于负载不大、转速不高的输送驱动端来说，这种结构的可靠性完全能满足常年连续运行的需求。

设计这类链轮的时候，首先要核算的是安装边界尺寸：齿顶圆直径决定了输送线端部的转弯半径，要是齿顶圆做的过大，输送线端部的护板、机架开口尺寸就要跟着放大，无端增加设备整体占地；要是齿顶圆过小，啮合的齿数太少，传动过程中每个齿承受的载荷就会陡增，尼龙材质的许用接触应力本来就比金属低，很容易出现齿根断裂、齿面过度磨损的问题。轮体的辐板部分做了局部的加强凸台，不是等厚度的平板结构，这部分的加强筋刚好对应安装孔扁位的受力方向，驱动轴传递扭矩的时候，应力会沿着凸台分散到整个轮体，不会在孔位边缘出现应力集中导致的开裂，很多新手设计这类尼龙传动件的时候容易做成等厚板，实际跑起来没几个月孔位就被拧裂，就是没考虑非金属材料的应力分散特性。

实际应用场景里，这类链轮大多成对安装在输送线的主动端和从动端，主动端和减速电机的输出轴连接，从动端搭配张紧结构调整链条的张紧度，因为尼龙材质的重量比钢制链轮轻七成以上，设备启停的时候驱动轴受到的转动惯量冲击更小，对于频繁启停的间歇式输送工位来说，能有效降低减速电机的启动扭矩冗余，不用选太大功率的驱动单元就能带动整条线运行。齿面的啮合面做了微小的拔模斜度，这是考虑到注塑加工的脱模需求，同时斜度也能在链条安装的时候起到导向作用，装配的时候不用刻意对准每个齿位，顺着斜度就能把链条滑入啮合位置，现场装配的工人不用反复调整对位，能缩短产线安装调试的周期。

还要注意的是，这类尼龙链轮的工作温度边界一般在零下十度到八十摄氏度之间，要是用在高温烘干线或者冷冻输送隧道里，就要调整材质配方，但常规的车间常温输送场景下，它的耐磨寿命并不比普通45号钢调质的链轮差，而且和金属链条啮合的时候不会出现金属之间的咬合磨损，反而能延长配套输送链的使用寿命，不少工厂把原来的钢制链轮换成这种尼龙结构之后，整条输送链的更换周期延长了近一倍，运维成本降了不少。轮体边缘的齿根位置做了圆角过渡，没有尖锐的棱角，一方面是避免应力集中，另一方面也是考虑到车间运维人员检修的时候不会被锐边划伤，符合设备的安全设计要求。
