小麦竖井用多级传动齿轮变速箱结构

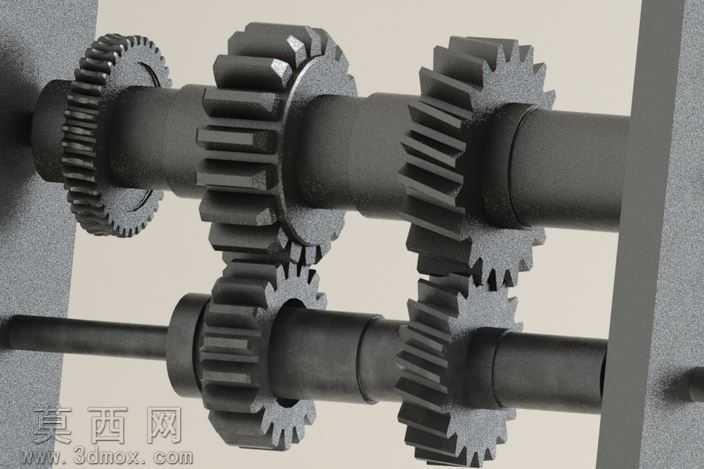

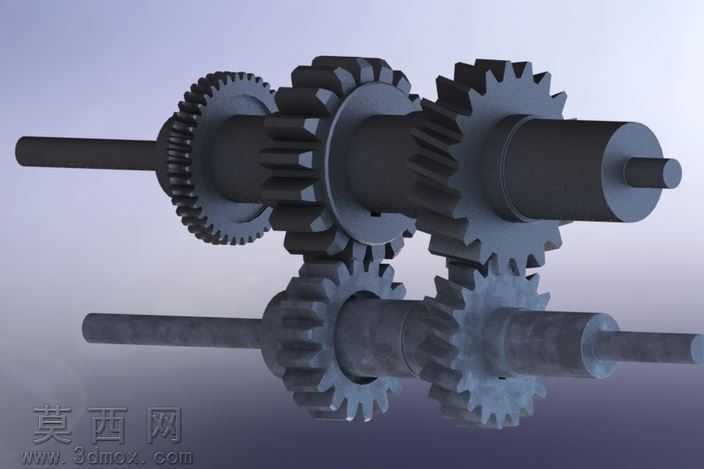

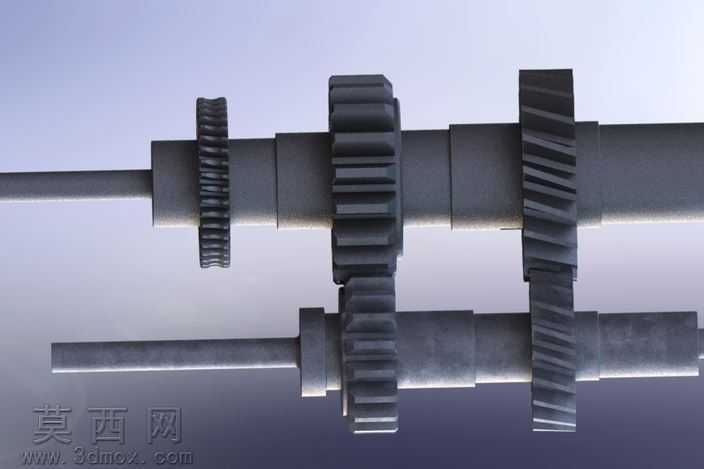

本作品为适配小麦竖井作业需求设计的多级齿轮传动变速箱三维结构，建模阶段采用自顶向下的设计思路，先根据小麦竖井作业的转速匹配、扭矩传递需求确定整体传动比分配方案，再依次完成两根平行传动轴、多组不同规格传动齿轮的参数化建模，建模过程中严格遵循机械设计标准对齿轮模数、压力角、齿宽进行参数约束，确保各级齿轮啮合的中心距、齿侧间隙符合实际装配要求。模型搭建完成后对所有零部件进行干涉检查，逐一排查齿轮啮合、轴与齿轮配合、轴与箱体支撑位的装配冲突，调整齿圈与轴的配合公差，保证整体传动路径无卡滞、无结构干涉。材质与渲染阶段，针对不同零部件的实际工况赋予对应材质属性：传动齿轮采用调质合金钢材质，渲染时还原金属表面经过精加工后的哑光磨砂金属质感，齿面部分做细微的切削纹理处理，还原真实机加工零件的表面特征；传动轴采用45号钢材质，表面做氧化发黑的质感表现，区分于齿轮的金属色泽；箱体支撑部分采用铸铁材质，还原铸铁件表面粗糙的颗粒质感，通过不同材质的质感差异清晰区分各个功能部件。结构设计上采用平行轴多级传动布局，包含直齿轮、锥齿轮等多种齿轮类型组合，可实现多档位转速切换，满足小麦竖井作业时不同工况下的转速、扭矩输出需求，各级齿轮沿轴向有序排布，既保证传动路径的紧凑性，也预留了足够的润滑、装配空间，整体结构布局合理，传动逻辑清晰，可用于农用机械传动结构的教学演示、设计参考，也可作为同类传动装置设计的原型参考，帮助设计者快速理解多级齿轮变速箱的传动原理与装配关系。
