等节距圆柱压缩螺旋弹簧三维建模作品

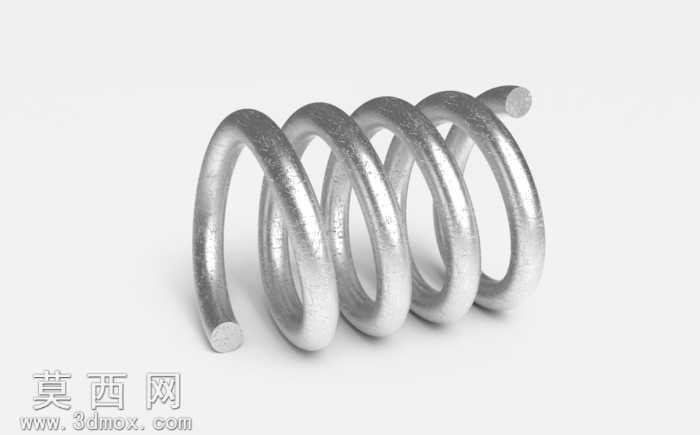

本次建模的等节距圆柱压缩螺旋弹簧，是机械领域应用极为广泛的弹性储能零件，建模过程首先梳理弹簧核心结构参数：确定弹簧中径、钢丝直径、有效圈数、支承圈数、自由高度、节距等关键尺寸，依托三维建模软件的螺旋扫描功能完成主体轮廓构建。首先绘制螺旋扫描轨迹线，根据压缩弹簧的受力特性设置等节距螺旋路径，两端设置并紧磨平的支承圈结构，保证弹簧工作时端面受力均匀，不会出现偏载歪斜的问题。扫描截面选用标准圆形钢丝截面，沿螺旋路径扫描生成弹簧主体后，对两端支承圈的末端进行磨平处理，切除多余部分形成平整的支撑端面，还原真实弹簧的加工工艺特征。材质设置上选用常见的弹簧钢材质，调整材质参数还原金属银灰色的哑光金属质感，添加细微的表面拉丝纹理与环境反射效果，让渲染后的弹簧模型呈现出真实金属零件的质感，既体现弹簧钢高强度的材质特性，也还原了五金零件加工后的表面状态。结构设计上严格遵循圆柱压缩弹簧的设计规范，有效圈部分保持均匀等节距，保证受力时各圈变形均匀，刚度稳定；两端并紧的支承圈不参与弹性变形，仅起到支撑定位作用，建模时特意区分了有效圈与支承圈的节距变化，让模型结构完全符合实际加工生产的弹簧结构。建模过程中注重细节还原，对弹簧钢丝的端面切口做了轻微的倒角处理，避免尖锐棱边不符合实际加工情况，同时校验了弹簧的旋向、圈数等参数，确保模型可直接用于后续的装配仿真、受力分析等工作。渲染阶段采用柔和的工作室光照环境，多角度打光突出弹簧螺旋曲面的光影变化，清晰展现弹簧的螺旋形态与金属质感，让模型既具备精准的工程参数，也拥有良好的视觉呈现效果，可用于机械装配演示、产品宣传配图、工程教学示例等多种场景。
