汤姆福特黑金黑管口红外观结构三维数模

　　这套口红三维数模完整还原了经典方管黑金唇膏的整体装配结构，建模过程中优先考虑了彩妆包材行业的实际开模与打样需求，可直接用于包材厂的结构评审、外观手板制作以及电商端的产品渲染素材输出。从实际应用场景来看，这类模型主要服务于彩妆品牌的新品研发阶段，结构工程师可以在数模基础上调整膏体切割角度、外壳壁厚、中束芯配合公差，省去从零开始测绘实物的时间成本，也能避免直接抄数带来的曲面光顺度不足问题。

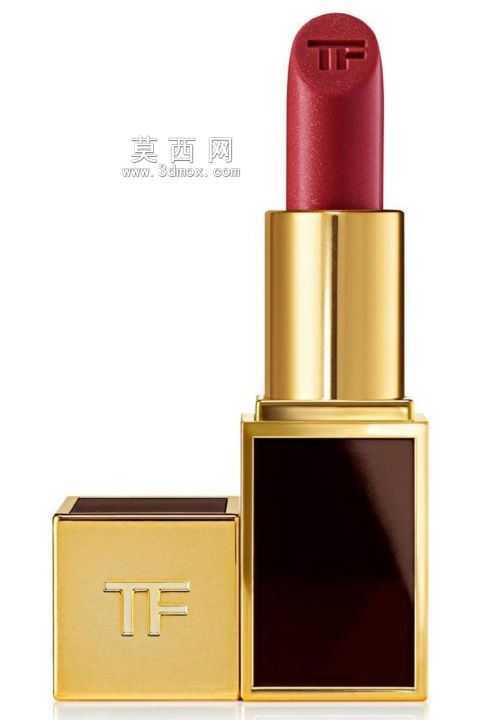

　　数模的整体外形遵循原版产品的方正切角设计，外壳主体采用直角倒小圆角的处理方式，单边角部R角控制在0.8mm，既保证了握持时的触感不硌手，也兼顾了金属外壳冲压、注塑环节的脱模可行性，不会出现尖角处应力集中导致的成型缺陷。整体装配边界尺寸控制在长宽22mm、管身总高82mm的常规正装口红规格范围内，适配市面上绝大多数通用款口红中束芯的安装尺寸，不需要额外定制非标内构件，能有效降低包材采购的开模成本。

　　设计思路上，模型拆分了外盖、底座、中束芯、膏体四个独立可拆分的装配体，每个部件都保留了合理的装配间隙：外盖与底座的配合段预留了0.15mm的单边间隙，配合长度设置为12mm，既保证盖合时的阻尼感适中，不会出现轻易脱落的情况，也避免了间隙过小导致长期使用后摩擦掉漆的问题。底座外壳的壁厚统一设置为1.2mm，这个厚度对于锌合金压铸或者ABS注塑的外壳工艺来说，既能保证结构强度，日常握持按压不会出现形变，也不会因为壁厚过大导致材料成本浪费、外壳表面出现缩痕。

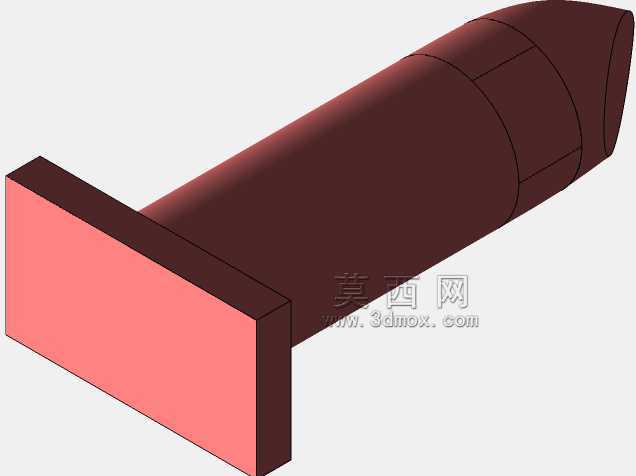

　　膏体部分的建模还原了经典的斜切膏头造型，膏头顶部压印的品牌标识做了0.2mm的下沉浮雕处理，这个深度刚好适配口红灌装后的冷凝定型工艺，不会因为浮雕过深导致膏体脱模时出现断裂，也不会因为过浅导致标识模糊不清。中束芯部分的螺旋升降结构做了简化处理，保留了核心的导向槽与升降螺牙的配合关系，螺牙导程设置为4mm，旋转1.5圈即可将膏体完全伸出，符合消费者日常使用的操作习惯，伸出后的膏体露出长度为12mm，刚好满足正常涂抹的使用长度，不会因为伸出过长导致膏体受力折断。

　　从结构验证的角度，这套数模可以直接导入渲染软件做材质效果调试，金属外壳的金色电镀层、外盖的半透黑亚克力视窗、膏体的半哑光质地都能在数模基础上赋予对应材质参数，提前预判成品的外观效果，减少打样次数。在包材选型阶段，工程师可以直接在数模上测量各个配合位的尺寸，匹配对应的标准中束芯、配重铁块的规格，底座内部预留的配重块安装位尺寸为18mm18mm25mm，可根据品牌需求加装不同重量的配重块，调整整支口红的握持手感，满足不同价位段产品的质感需求。

　　另外模型在细节处做了工艺适配的结构处理，比如外盖与底座的配合止口处做了0.1mm的让位台阶，避免电镀层堆积导致盖合过紧；外壳表面的品牌logo标识做了0.3mm的凸起，适配后续的烫金、镭雕工艺，不需要后续再做结构修改。所有曲面都做了G2连续的光顺处理，导出到开模软件后不需要再重新修补破面，能直接用于分模操作，大幅缩短包材开发的前期周期。
