带波浪防滑纹理的螺纹口塑料瓶

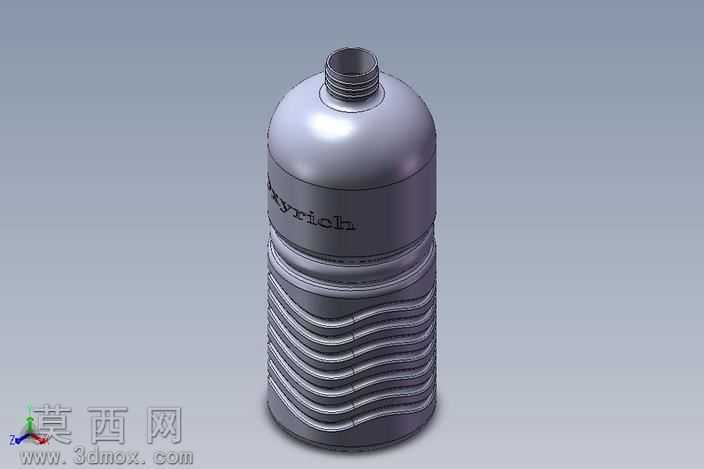

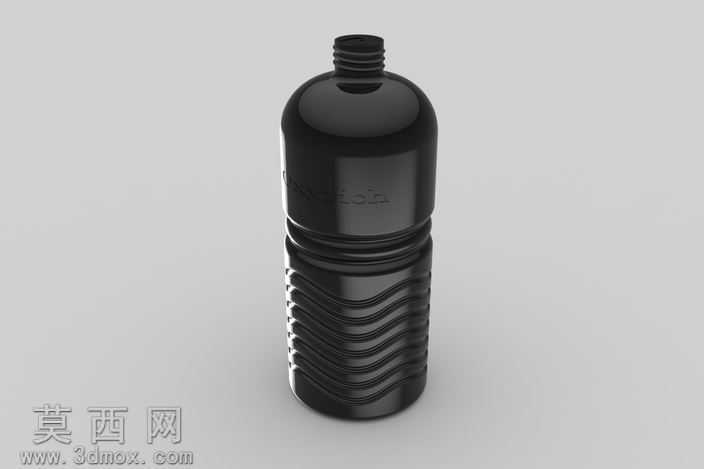

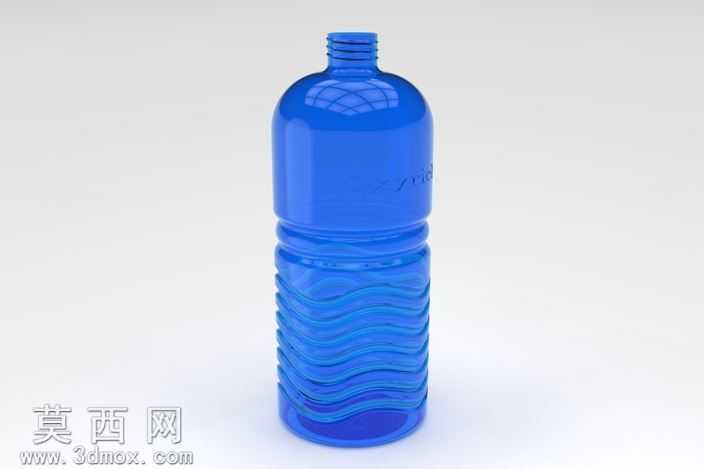

本作品为一款带防滑纹理的塑料瓶三维建模作品，建模过程依托三维参数化设计软件完成，整体建模逻辑遵循塑料包装容器的生产工艺逻辑展开。首先从瓶身基础轮廓搭建入手，先绘制瓶身的纵向截面草图，通过回转特征生成瓶身的基础回转实体，精准把控瓶身整体的比例关系：瓶口部分采用标准外螺纹结构建模，螺纹的牙型、螺距、牙高均参照通用塑料瓶口的行业标准设定，保证后续模型对接瓶盖装配的适配性，瓶口与瓶肩的过渡段采用平滑圆弧过渡，避免应力集中的同时优化吹塑成型的材料流动特性。瓶身主体分为上下两个功能区段，上半段为光滑圆柱面，预留品牌标识的印刷或模压区域，建模时在该区域预留了文字浮雕的放置位，可快速替换不同品牌的标识内容；下半段为核心的防滑握持区，采用多层连续波浪形环形凸棱结构，每一层波浪凸棱的波峰波谷位置沿瓶身周向均匀错位排布，凸棱的圆角半径经过反复调整，既保证握持时的摩擦力足够，避免湿滑状态下脱手，又不会因为棱角过于尖锐导致握持硌手，同时该波浪结构还能提升瓶身的环向结构强度，减少灌装、运输过程中瓶身受挤压变形的概率。瓶底部分采用内凹式圆弧底设计，建模时优化了内凹的深度与过渡圆角，提升瓶身放置时的稳定性，同时适配吹塑工艺的底部料厚分布要求。材质渲染阶段，瓶身主体采用半透明磨砂塑料材质，调整材质的折射度、粗糙度参数，还原HDPE塑料的真实质感，防滑凸棱部分的粗糙度略高于光滑瓶身区域，强化视觉上的纹理层次感；螺纹部分的材质反光度稍高，突出螺纹的结构细节。整体建模过程全参数化关联，所有尺寸均可通过参数表快速调整，可快速衍生出不同容量、不同纹理密度的同系列瓶型模型，模型同时导出了通用中间格式，可对接不同的渲染、仿真、模具设计软件使用，结构上完全规避了注塑、吹塑工艺中常见的倒扣、壁厚不均等问题，可直接用于后续的模具开发参考。
