滑雪板压制加工用框架式压力设备结构

　　雪具生产车间里，滑雪板压合工序一直是影响成品板底平整度、层间结合强度的核心环节，这款框架式压力结构正是针对滑雪板层压工序的作业需求搭建的简易三维结构，可直接用于前期方案布局、工位排布的参考验证。从实际应用场景来看，滑雪板生产过程中，板芯、玻璃纤维层、板底材料、边墙结构叠放完成后，需要在恒定压力下保持一定时长完成胶层固化，不同长度的滑雪板对应不同的压合跨度，这款多段式框架结构刚好适配雪板长条形的工件形态，沿工件长度方向均匀排布施压点位，避免单点施压造成的局部压力不均、层间错位问题。

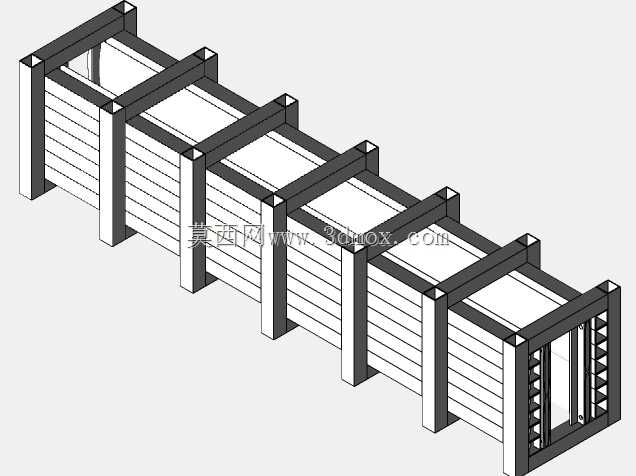

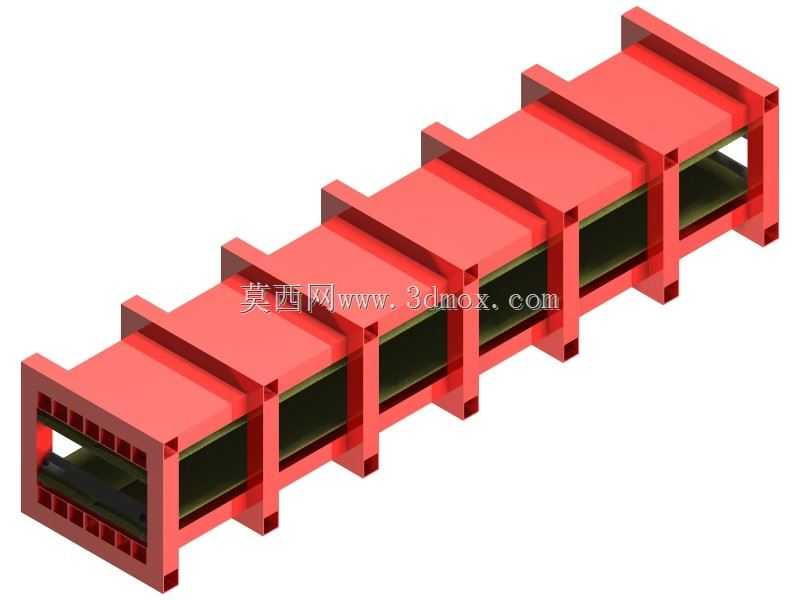

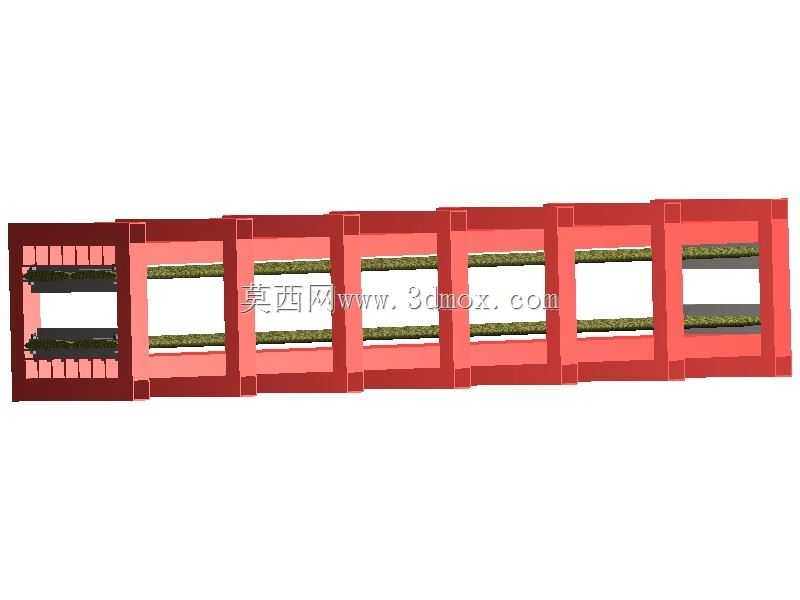

　　从功能特性上看，该结构采用分段式矩形框架拼接的形式，每一段框架都可独立承担局部压合载荷，相邻框架之间通过刚性连接形成整体受力结构，相比单块整体式压板，这种分段框架的受力传递更均匀，不会因为长跨度压板的自身挠度造成中间段压力不足、两端压力过载的问题。框架的竖向支撑结构采用厚壁矩形截面型材，可承受压合作业时的垂直方向反作用力，横向连接梁则承担压头传递的载荷，将压力均匀分散到每一段支撑结构上，避免局部应力集中造成的框架变形。

　　设计思路上，这款简易模型没有集成复杂的液压驱动、电控调压模块，而是先搭建核心承载框架的主体结构，方便设计人员在此基础上根据实际产能需求，加装不同数量的压合驱动单元，不管是采用液压油缸施压还是气动压头，都可以在框架的横向梁上预留安装位，灵活调整施压点位的密度与单点位压力参数。框架的内侧预留了足够的工件放置空间，可兼容不同厚度的滑雪板叠层坯料，同时在框架的两端预留了工件进出的导向空间，方便操作人员完成上下料作业，不需要额外增设复杂的输送机构就可以适配小规模雪具生产作坊的作业流程。

　　从外形尺寸与安装边界来看，该结构整体呈长条形排布，总长度适配常规成人滑雪板的最大长度尺寸，整体宽度控制在1.2米以内，不需要占用过大的车间安装面积，框架底部预留了与地面基础连接的安装孔位，可直接通过膨胀螺栓固定在硬化车间地面上，不需要额外制作复杂的设备基座。框架的竖向高度预留了压头行程、工件厚度、工装垫板的叠加空间，压合作业时的最大开合高度可满足叠层坯料的放置与取出需求，不会出现行程不足干涉工件上下料的问题。结构的所有受力部件都采用等截面设计，建模过程中统一了型材规格，可降低实际加工时的材料采购成本与加工难度，不需要定制特殊截面的异型构件，普通机械加工车间就可以完成所有零部件的加工与装配。

　　在实际产线布局中，该结构可单独作为手动压合工位使用，也可以多台并排排布组成压合作业流水线，每台设备对应不同压合时长的工艺段，适配滑雪板胶层固化的时间节拍，避免单台设备长时间占用造成的产能瓶颈。框架的分段式设计也方便后续的维护与改造，如果需要加工更长尺寸的雪板或者其他长条形层压工件，只需要在原有结构基础上增加相同规格的框架段，就可以拓展设备的压合跨度，不需要重新设计整体承载结构，大幅降低产线升级的改造成本。结构的受力路径清晰，垂直方向的压合载荷直接通过竖向支撑传递到地面，横向载荷通过相邻框架的连接梁相互抵消，作业过程中不会产生额外的侧向倾覆力矩，设备运行的稳定性更高，即使长时间满负荷压合作业，框架的整体变形量也能控制在雪板压合工艺允许的公差范围内，保证成品滑雪板的平面度与层间结合强度符合雪具产品的质量要求。
