细长型流体导流芯体结构设计

项目分类:通用机械零部件 发布时间:2021-11-08 ID:374868
  • 细长型流体导流芯体结构设计
  • 细长型流体导流芯体结构设计
  • 细长型流体导流芯体结构设计
  • 细长型流体导流芯体结构设计
  • 细长型流体导流芯体结构设计
  • 细长型流体导流芯体结构设计
  • 细长型流体导流芯体结构设计

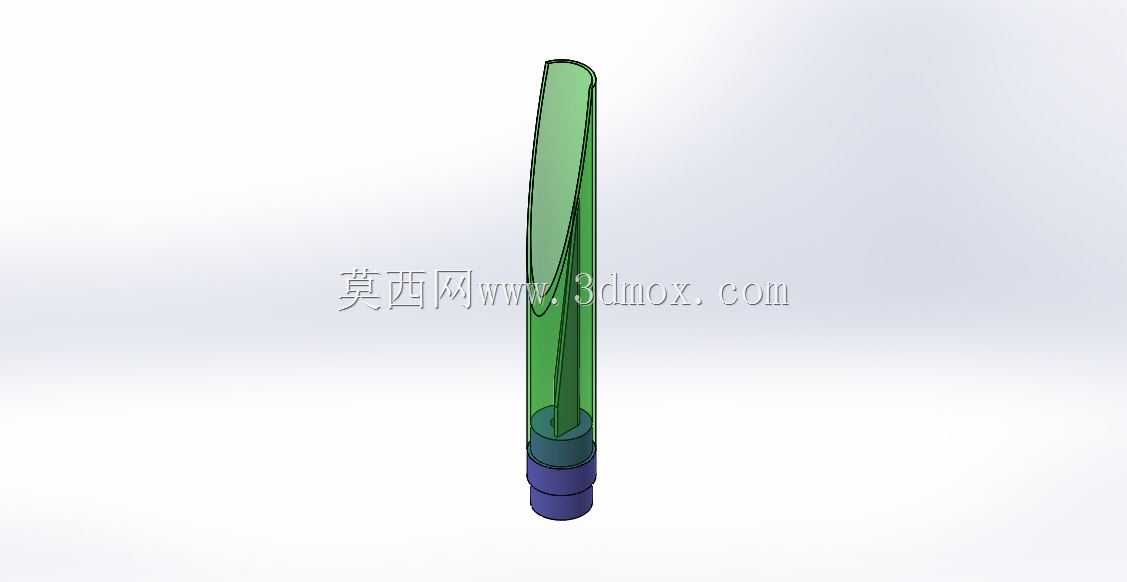

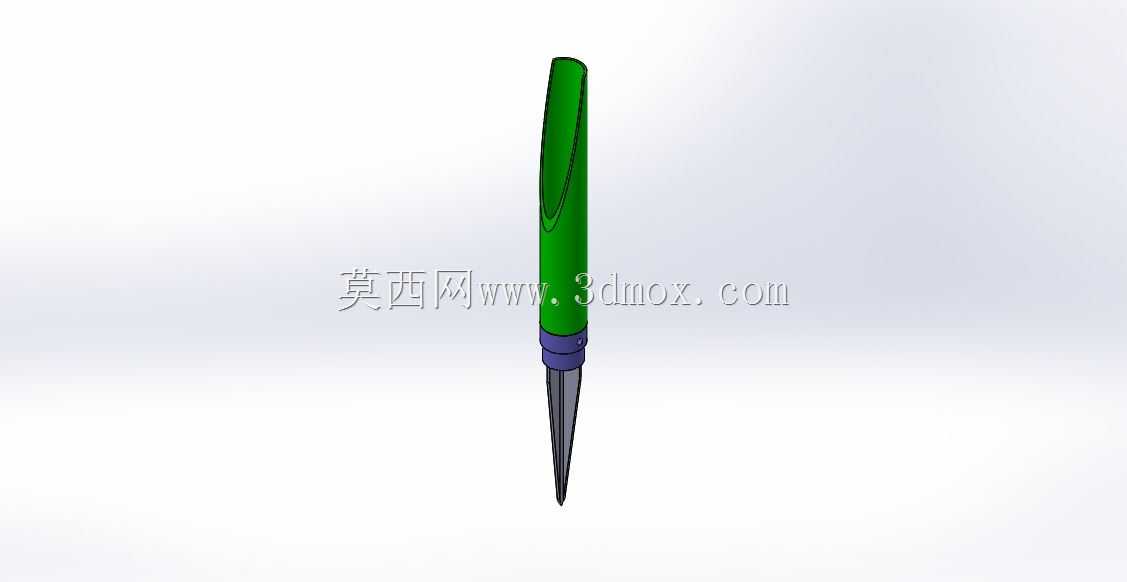

  这款细长型导流芯体,主要适配小通径流体管路的末端导流工况,常见于实验室小型气路分配、精密喷涂设备的涂料导流、医疗雾化设备的气液混合段,核心作用是对进入窄腔的流体做整流导向,避免流体在管路变径处产生紊流、涡旋,影响下游的流量稳定性与输出均匀度。从结构上看,整体采用长直杆式布局,上部为带曲面弧度的导流叶片段,叶片沿芯体轴向做渐变扭转,曲面曲率顺着流体预设流向设计,能让轴向进入的流体顺着叶片曲面平滑转向,减少流体冲击壁面产生的压损,叶片边缘做了0.2mm的圆角处理,避免流体在锐边处产生剥离现象,降低流动噪音。下部为阶梯式安装密封段,设置了两道环形密封槽,可适配O型圈做径向静密封,阶梯轴的直径公差按h6精度设计,

  能直接插入对应规格的安装基座孔内,靠轴肩做轴向定位,不需要额外设计轴向压紧结构,装配时直接推入基座即可完成定位,密封槽的槽宽、槽深按常用的1.5mm线径O型圈匹配,安装后密封压缩率控制在18%-22%区间,既能保证0.6MPa以内的流体压力下无泄漏,又不会因为压缩量过大导致装配阻力过高,损坏密封件。设计过程中,首先根据目标管路的通径确定芯体的最大外径,上部导流段的外轮廓与管路内壁的单边间隙控制在0.8mm,既保证芯体可以顺利装入管路,又不会因为间隙过大导致流体从间隙旁通,失去整流效果。导流叶片的扭转角度经过流道仿真验证,在入口流速0.5-3m/s的区间内,出口处的流体紊流度可以控制在5%以内,满足精密设备对流体稳定性的要求。

  芯体内部设置了中心加强筋,从下部密封段一直延伸到导流叶片的顶端,因为整体长径比达到12:1,属于细长杆件,没有中心加强的话,在流体长期冲击下容易产生径向振动,甚至出现共振断裂的问题,加强筋的厚度按整体刚度需求设计,在保证芯体整体重量不超过15g的前提下,一阶固有频率提升到120Hz以上,避开常见设备的工作振动频率区间(20-80Hz),避免运行中产生共振。下部的阶梯轴段,最末端做了15度的导入倒角,方便装配时快速对准基座孔,不会刮伤安装孔内壁与O型圈,轴肩端面做了表面粗糙度Ra1.6的处理,与基座端面贴合时能保证轴向定位的精度,控制芯体在管路内的轴向位置偏差不超过0.1mm,保证导流段与上游流道的同轴度。材料选型上,

  整体结构适合采用透明工程塑料注塑成型,既可以直观观察内部流体的流动状态,方便调试阶段排查流道问题,又具备足够的耐腐蚀性,适配大多数常规流体介质,塑料件的壁厚控制在1.2-1.8mm区间,避免注塑过程中出现缩痕、翘曲问题,保证成型后的尺寸精度。安装边界方面,芯体总长度根据适配管路的插入深度确定,下部密封段的长度占总长度的1/4,保证两道密封槽都处于基座的密封孔段内,不会出现密封件外露的问题,上部导流段的顶端距离管路出口的距离控制在5mm,让经过整流的流体可以直接从出口输出,不会在出口段再次产生紊流。实际应用中,这款芯体可以直接替换同规格的常规导流柱,不需要改动原有设备的基座尺寸,装配效率比传统的多片式导流结构提升60%以上,因为是一体化结构,没有多余的装配接缝,不会出现接缝处藏污纳垢、流体残留的问题,适合对卫生要求较高的医疗、食品类小型流体设备使用。在建模过程中,曲面部分采用放样特征生成,保证叶片曲面的曲率连续,没有突兀的折角,阶梯轴部分采用旋转特征生成,保证各段轴的同轴度,密封槽采用切除特征生成,槽的边缘做了微小圆角,避免应力集中导致塑料件在装配时开裂。
