HO比例仿真直轨铁道轨道三维设计作品

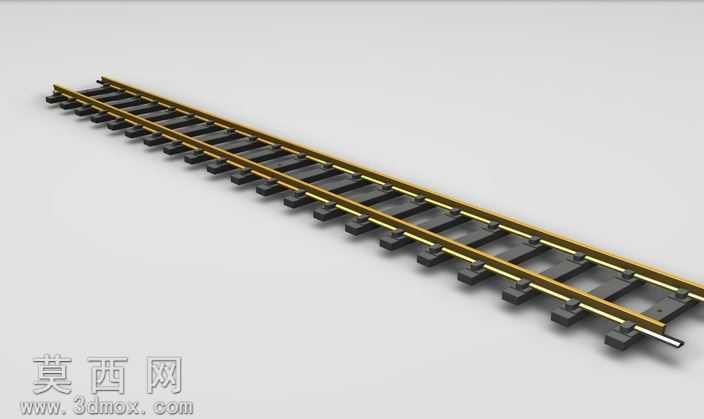

本作品为1:13比例的标准HO规格直轨铁道模型，采用Autodesk Inventor完成全参数化三维建模，建模过程严格遵循真实铁路轨道的结构比例与尺寸规范，还原了直轨段的全部核心组成部件。建模阶段首先以真实钢轨的截面轮廓为基础绘制草图，通过拉伸特征生成两条平行的主钢轨实体，钢轨顶面的圆弧过渡、轨腰的收窄结构、轨底的加宽支撑结构均按照真实钢轨的截面参数精准绘制，保证钢轨的力学支撑结构在模型中得到完整还原。轨枕部分采用等距阵列的方式完成排布，每一块轨枕的长方体基座、承托钢轨的卡槽结构都单独建模，通过装配约束将轨枕与钢轨精准定位，还原真实轨道中轨枕固定钢轨间距、分散轨道压力的结构作用。扣件部分作为连接钢轨与轨枕的核心结构，建模时还原了弹条、扣板的细节形态，通过布尔运算与装配约束将扣件固定在轨枕与钢轨的连接位置，清晰展现轨道的固定逻辑。材质渲染阶段，为钢轨赋予高反光的金属材质，模拟真实钢轨长期使用后顶面被车轮打磨出的亮面金属质感，轨头侧面与轨腰部分添加轻微的氧化暗色纹理，还原钢轨的真实使用质感；轨枕部分赋予深灰色哑光硬质塑料或混凝土材质，表面添加细微的颗粒纹理模拟真实轨枕的粗糙质感；扣件部分赋予亮黄色金属材质，与深色轨枕、银灰色钢轨形成清晰的视觉区分，让各部件的结构层次一目了然。场景搭建时采用浅灰色哑光地面作为承载，添加柔和的环境漫反射光照与定向主光源，在轨道下方投射出柔和自然的阴影，突出轨道的立体结构与各部件的衔接关系。设计思路上，本模型以真实直轨的结构为原型，兼顾仿真还原度与模型轻量化需求，既完整保留了直轨的核心结构特征，可用于铁路运输相关的场景搭建、沙盘模型制作，也可作为铁道结构教学的演示素材，帮助观者直观理解直轨的部件组成与装配逻辑，模型导出的STL格式文件可直接用于3D打印制作实体轨道模型，拓展了作品的实际应用场景。
