单层坡顶砖砌民居建筑结构三维设计

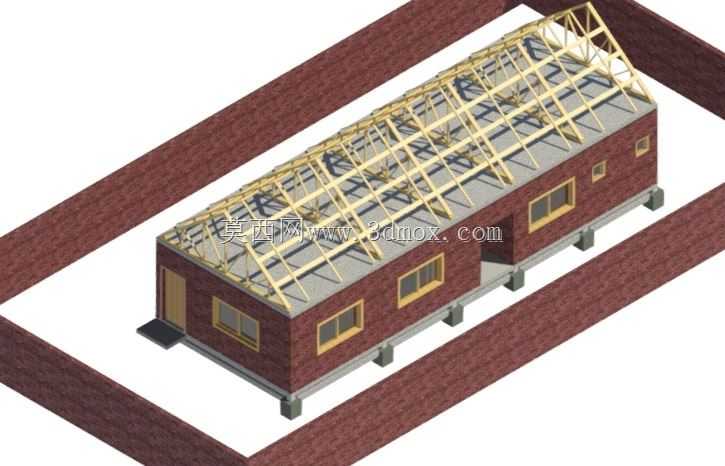

　　该模型呈现的是单层民用居住建筑的完整结构方案，整体采用砖混承重体系，适配乡村自建房、小型旅居配套用房的建设场景，可直接用于结构受力验算、施工工序模拟、建筑效果展示等实际工程环节。从结构布局来看，建筑平面为规整矩形，外围采用烧结普通砖砌筑承重墙体，墙体厚度按照常规民用建筑外墙保温与承重要求设置，内部无多余承重隔墙，空间可根据使用需求灵活划分起居、卧室、厨卫等功能区域，适配小家庭居住或者小型公共服务点位的使用需求。基础部分采用架空条形基础方案，混凝土基础墩沿墙体走向均匀排布，将上部建筑整体抬升，既可以规避场地潮湿带来的墙体返潮问题，也能适配略有起伏的非平整场地，减少前期场地平整的工程量，基础墩的间距与截面尺寸经过荷载验算，

　　可均匀传递上部墙体、屋面的竖向荷载至地基，避免不均匀沉降带来的墙体开裂问题。屋面部分采用三角形木屋架承重体系，木桁架沿建筑跨度方向等间距布置，桁架杆件之间采用榫接加金属固件的连接方式，上弦杆直接承托屋面檩条与屋面板，下弦杆承担水平拉力，无需在室内设置额外承重柱即可实现完整的大跨度室内空间，屋架上方预留屋面防水层、保温层、挂瓦条的安装厚度，坡屋顶的坡度按照常规雨雪地区排水要求设置，可快速排走屋面雨水，减少屋面积水渗漏的风险。围护构件部分，外墙上的窗户采用常规民用窗尺寸，均匀布置在各立面墙体上，保证室内自然采光与通风需求，入户门设置在建筑短边一侧，入口处设置混凝土踏步与门廊平台，匹配日常进出的使用习惯，所有门窗洞口上方均设置混凝土过梁，

　　承担洞口上方的墙体荷载，避免洞口变形。建模过程中严格遵循民用建筑结构设计的逻辑顺序，先确定基础定位与标高，再逐层搭建墙体、门窗洞口，之后安装屋架杆件与屋面基层，所有构件的连接节点都按照实际施工的搭接关系设置，没有出现构件错位、穿模的问题，可直接导出构件加工尺寸用于现场施工下料。从安装边界来看，该建筑整体占地尺寸适配小型宅基地，建筑外围预留足够的排水、通行空间，屋架的外挑檐口尺寸可根据当地降雨情况调整，避免雨水直接冲刷墙面，墙体底部设置防潮层，阻断地下潮气的上传路径，整体结构没有复杂的异形构件，所有材料均为乡村建设中容易采购的常规建材，施工难度低，普通乡村施工队即可完成全流程建设，无需大型吊装设备配合。

　　模型同时还原了建筑周边的场地围挡关系，可用于模拟建筑建成后的场地整体布局，辅助业主提前规划院落动线、绿化种植、管线走向等配套内容，结构部分的构件拆分清晰，可单独提取墙体、基础、屋架等部分进行专项受力分析，也可用于建筑类专业的结构构造教学演示，帮助学习者直观理解砖混结构坡顶建筑的传力路径与构件组成逻辑。
