F3赛车空气动力学前翼结构设计

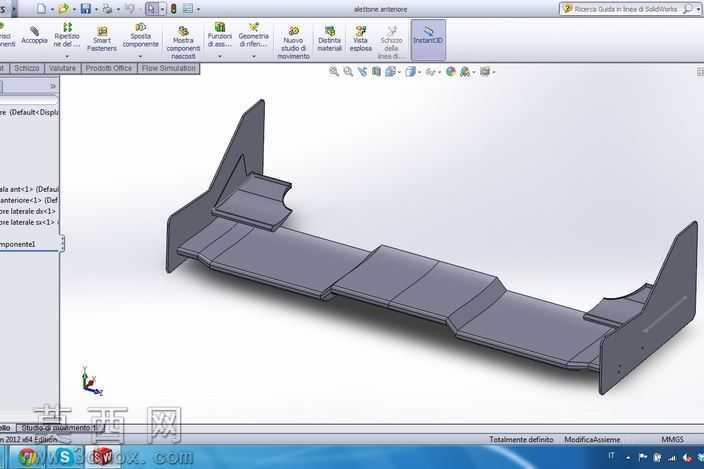

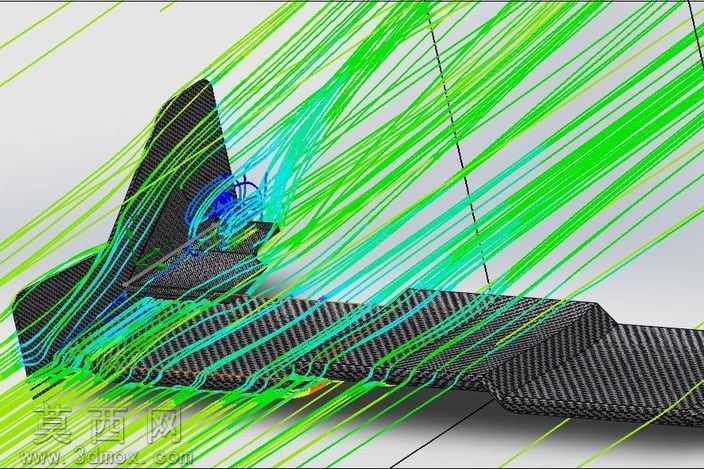

本作品为F3赛车配套的前翼三维设计，还原达拉纳F308车型原始前翼的空气动力学构型，建模阶段严格遵循赛车空气动力学设计逻辑，以实车测绘数据为基础搭建整体曲面框架，通过多段曲率连续的翼片组合构建前翼主体结构，精准还原主翼、多层副翼、端板以及连接支架的衔接关系，确保各部件之间的装配间隙符合赛车实际装配公差要求。建模过程中针对前翼的气流导向功能做了结构细化，主翼面采用大曲率负攻角设计，可在赛车行进过程中将前方来流快速分流，一部分气流沿翼片上表面流向车身侧部，为刹车系统与侧箱散热提供引导气流，另一部分气流沿翼片下表面加速通过，形成前轴所需的下压力，提升前轮抓地极限。端板部分做了外扩切角处理，可抑制翼片两端的翼尖涡流生成，降低气流诱导阻力，同时端板内侧设置的小型导流齿，可梳理前轮前方的乱流，减少轮胎转动带来的气流干扰。材质渲染阶段采用碳纤维编织纹理作为主体材质，调整纹理的经纬密度与反光参数，还原干碳部件的哑光磨砂质感，金属连接支架采用阳极氧化黑的金属材质，区分不同部件的材质差异。作品附带的流场可视化效果，通过流线渲染直观呈现前翼工作时的气流走向，绿色流线代表高速通过的上层气流，蓝青色流线代表被翼片下压的底层气流，清晰展示前翼对气流的梳理与导向作用，可直观验证前翼设计的空气动力学效率。整体设计兼顾结构强度与气动性能，翼片内部预留了加强筋的布置空间，在保证轻量化的前提下满足高速行驶的结构强度要求，可用于赛车气动原理教学、模型改装参考以及相关赛事的部件设计参考。
