动态翻转式户外广告展示装置结构设计

　　做这个结构的初衷，是之前接了商圈户外导视的需求，常规静态灯箱在人流密集的步行街区视觉抓取率太低，客户需要能在同一个安装位承载多组宣传内容的展示载体，同时要兼顾户外长期运行的可靠性，不能做太复杂的传动结构增加后期维护成本。

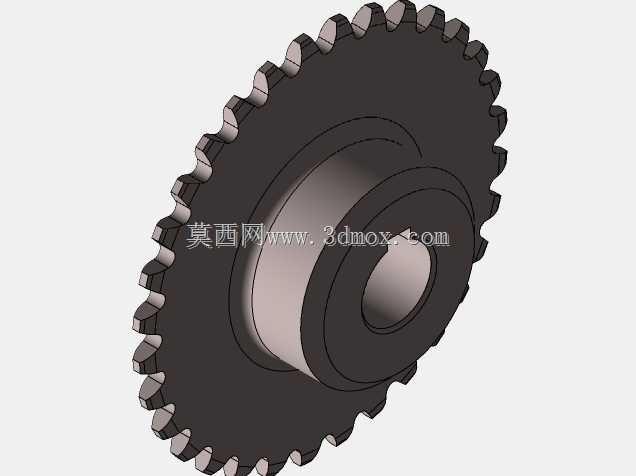

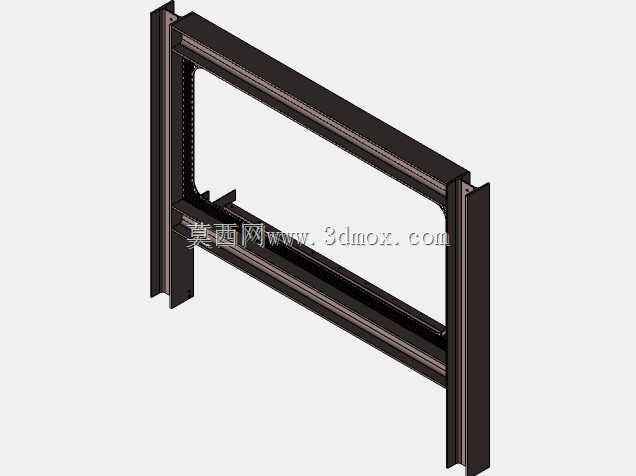

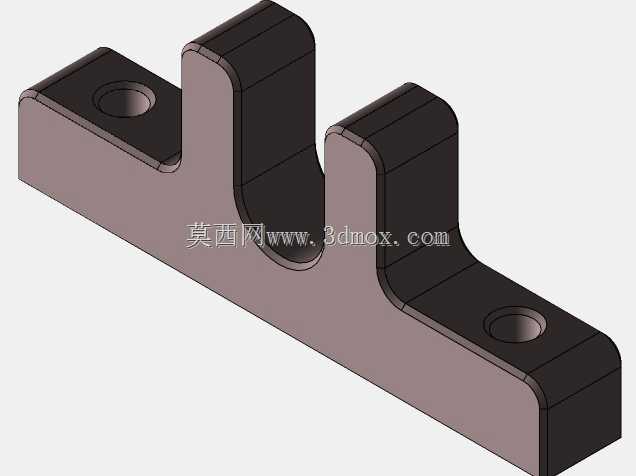

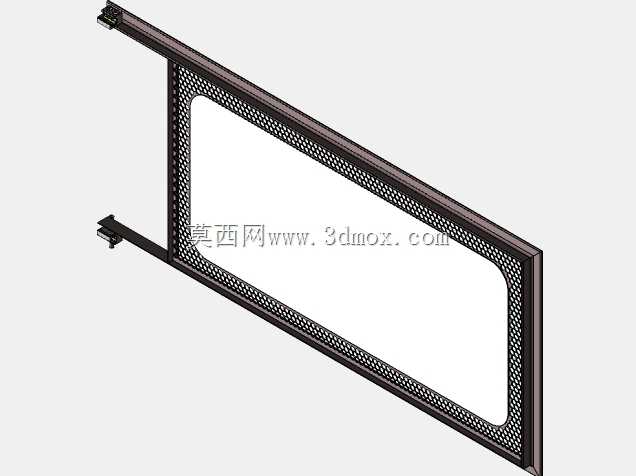

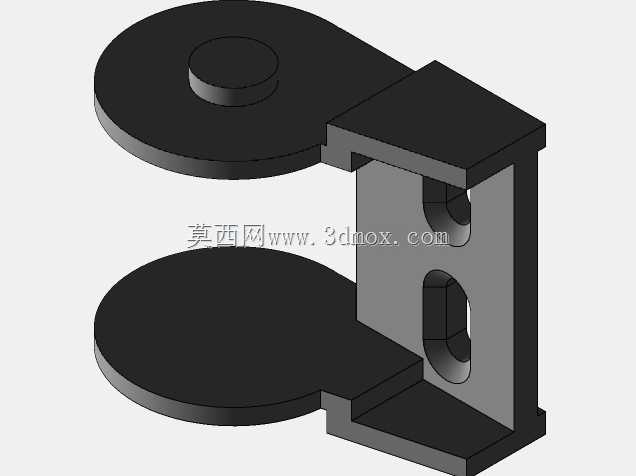

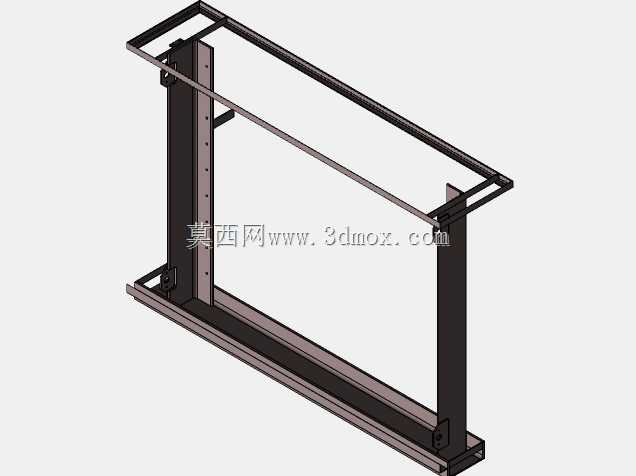

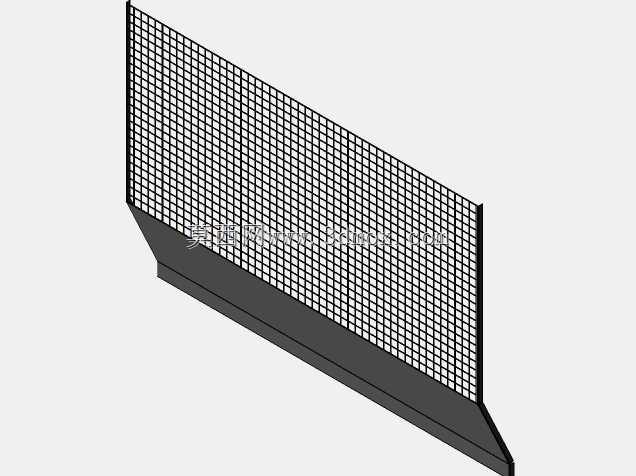

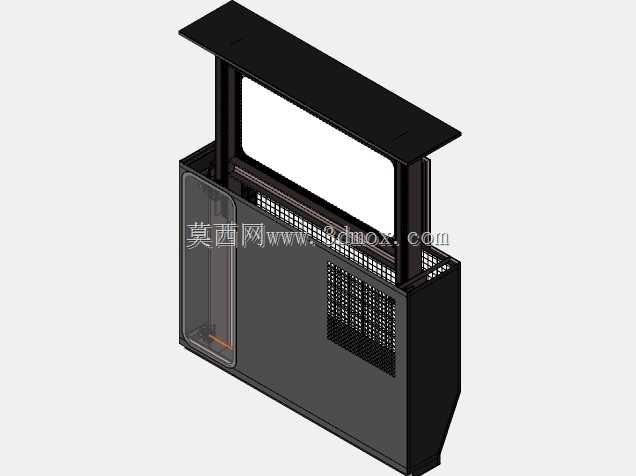

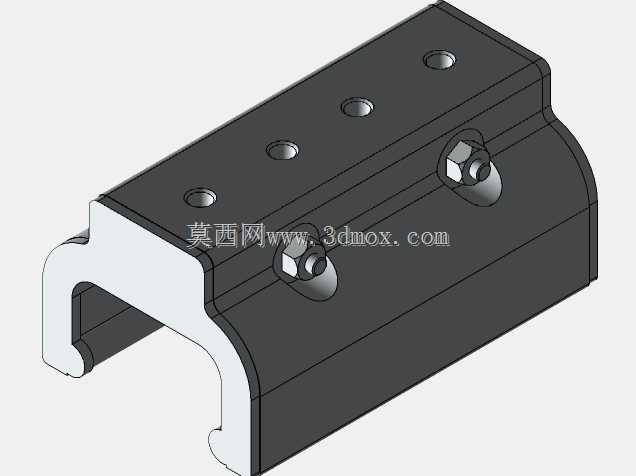

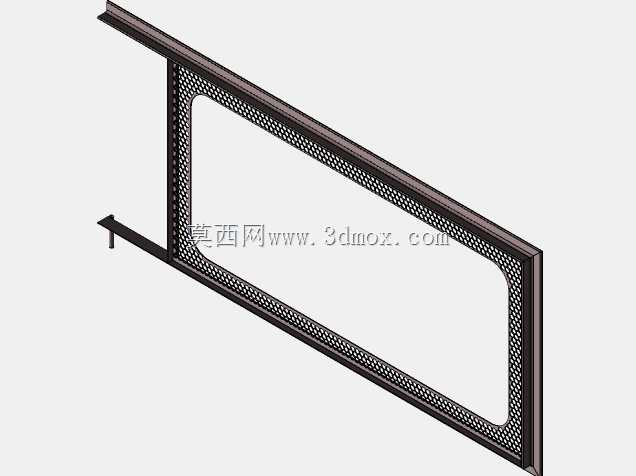

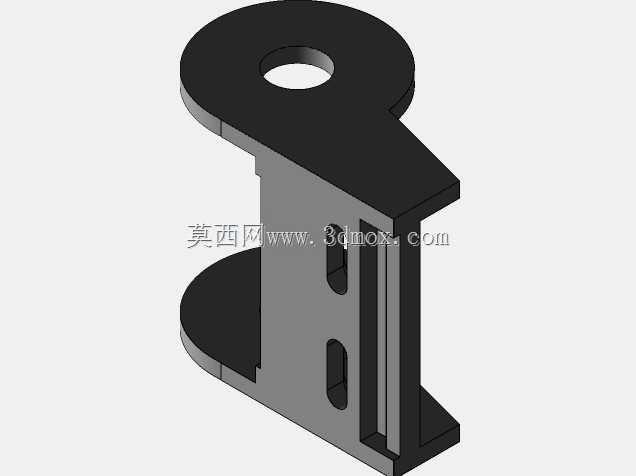

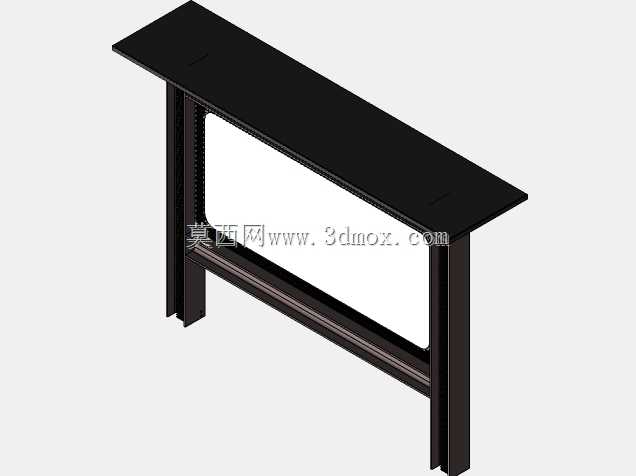

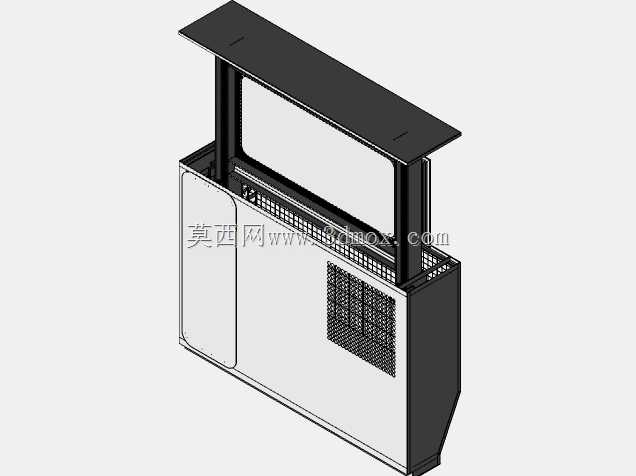

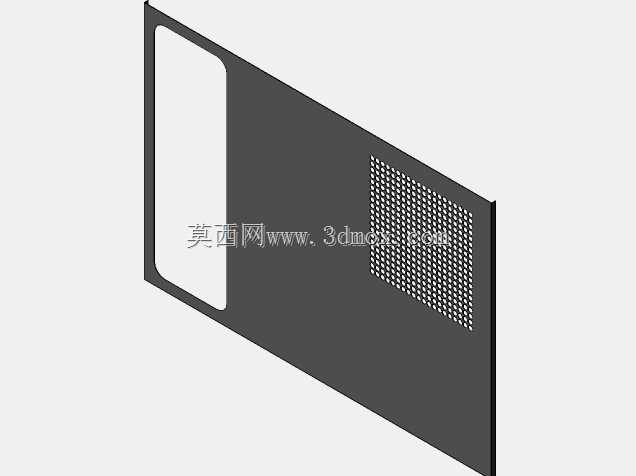

　　从安装边界来看，这类装置大多适配沿街商铺门头、商圈导视立牌、场馆入口标识位的预留尺寸，整体外框做了标准化的模数设计，单组展示单元的厚度控制在150mm以内，不会因为突出墙面过多影响通行，也能适配多数现有门头的预埋承重结构，不需要额外做加固处理。外框的型材选型考虑了户外抗风载的需求，边框采用折边加强结构，拼接处做了隐藏式的防水胶条槽，避免雨天内部传动部件进水锈蚀。

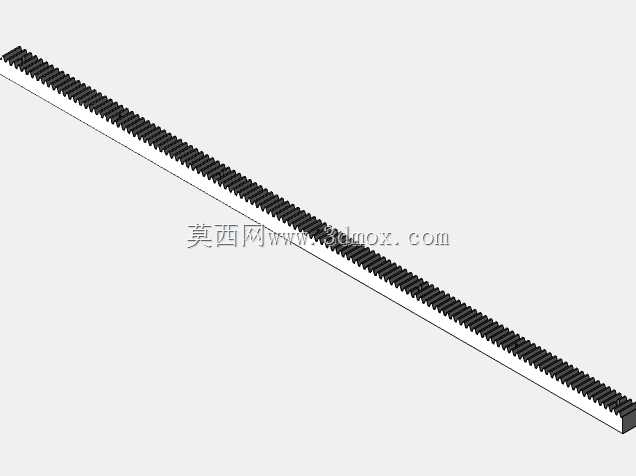

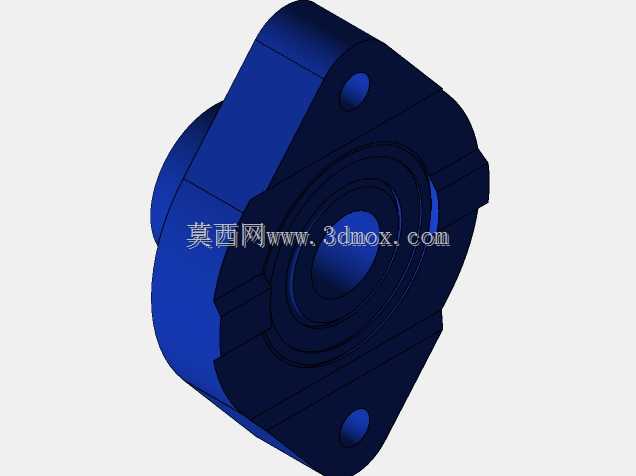

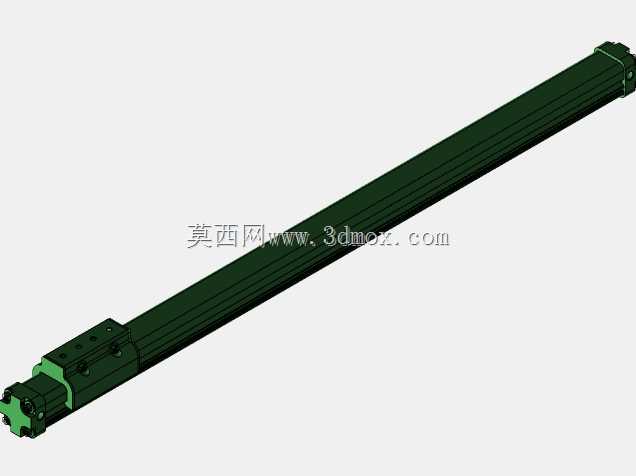

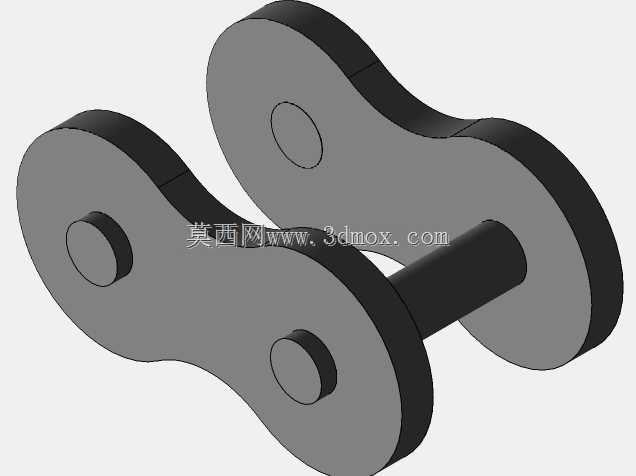

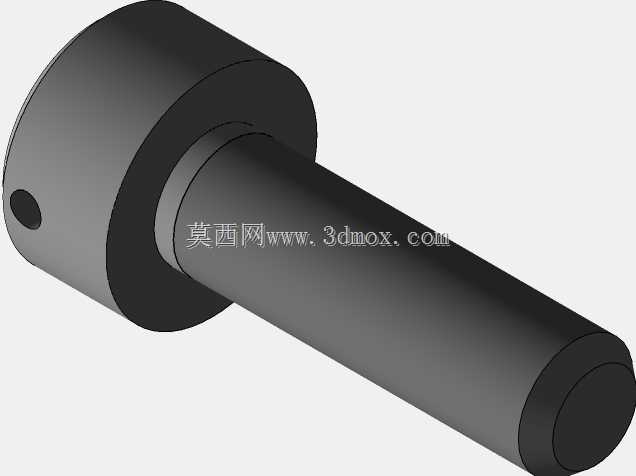

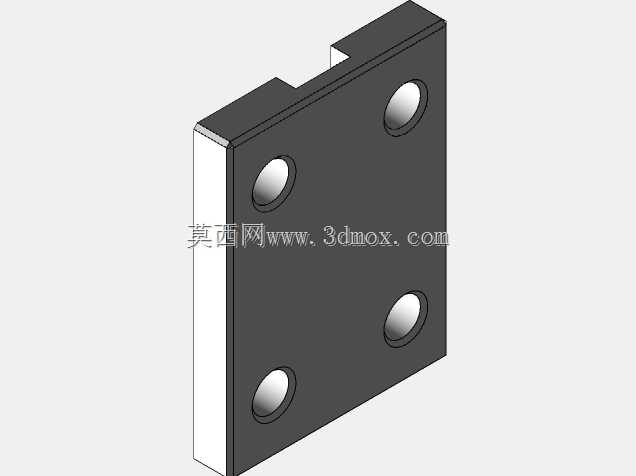

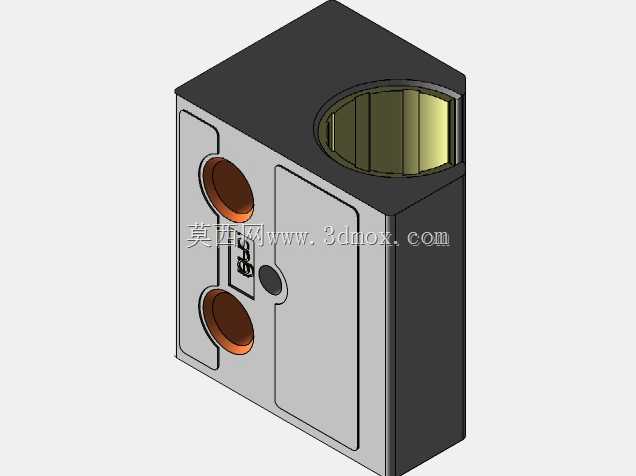

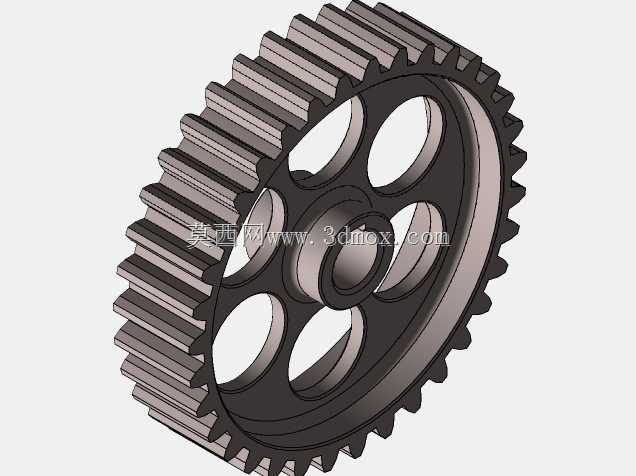

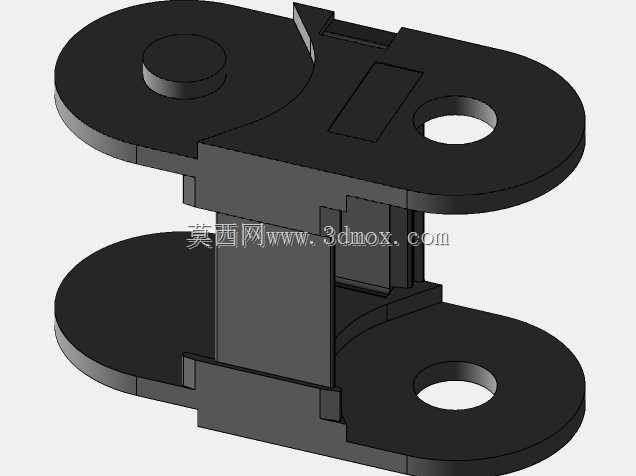

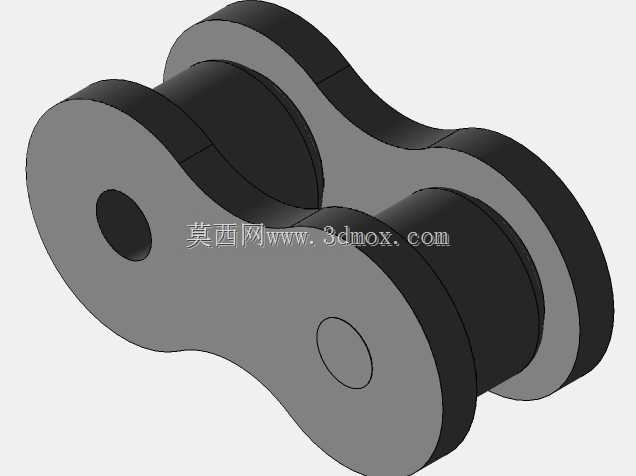

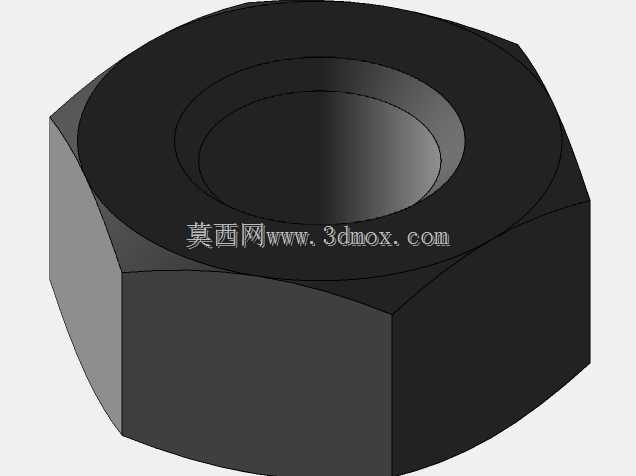

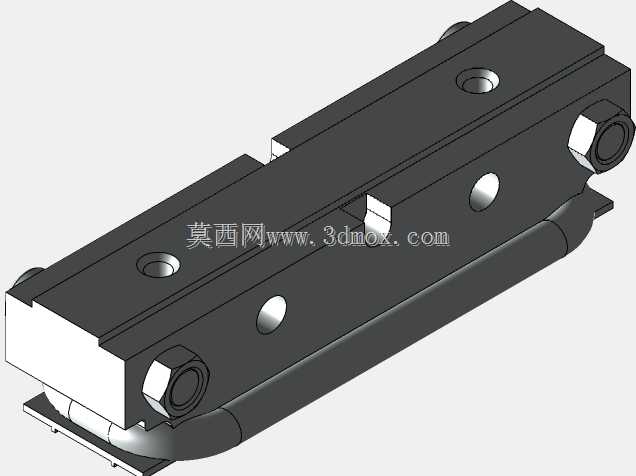

　　核心的翻转展示结构，没有采用复杂的多连杆同步机构，而是用了模块化的栅格叶片单元，每个叶片的转轴都做了自润滑衬套，减少长期转动的磨损。叶片的排布间距经过反复校核，翻转到不同角度时，相邻叶片不会出现干涉，同时在静态展示位时，叶片之间的拼缝控制在1mm以内，保证展示面的平整性，不会出现明显的缝隙割裂宣传画面。传动端采用单电机驱动整排叶片的方案，通过同步带传递动力，每个转轴端都配有阻尼定位块，保证叶片翻转到位后不会因为风阻出现偏移，静态展示时画面始终保持平整对齐。

　　实际应用场景里，这类动态展示装置可以根据预设的节奏切换不同的宣传内容，相比传统静态招牌，能在有限的安装空间内承载3-4组不同的宣传画面，适合商铺做新品宣传、活动告知、品牌标识的轮换展示，也可以作为商圈的公共导视装置，切换不同的指引信息。设计时特意把传动部件全部隐藏在上下边框的腔体内部，外部看不到任何传动结构，既保证了外观的整体性，也避免了外露传动部件带来的安全隐患，适合人流密集的公共区域使用。

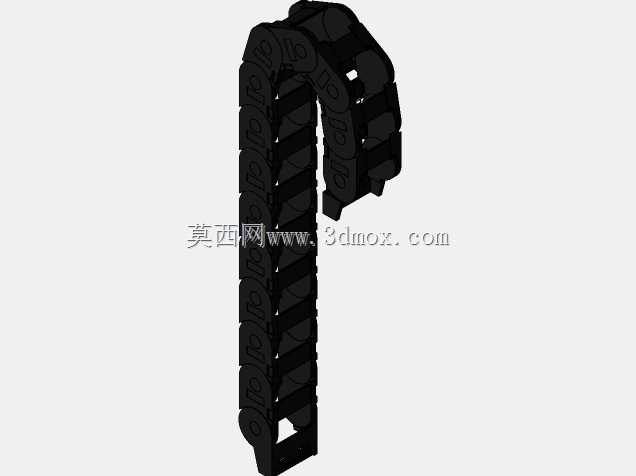

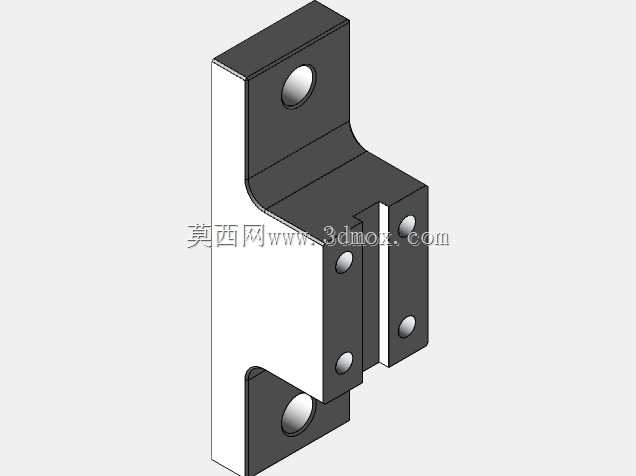

　　叶片的固定结构做了快拆设计，后期更换宣传画面时，不需要拆解整个外框，只需要从侧边抽出单个叶片就能更换画面基材，大幅降低后期运维的工作量。电路部分的走线全部藏在边框的走线槽内，预留了标准的接线端口，适配常规的户外供电回路，不需要额外布设专用线路。翻转的行程做了机械限位，避免电机过转导致叶片角度错位，哪怕控制电路出现信号异常，机械限位也能保证叶片停在正确的展示位置，不会出现画面翻转过度的问题。

　　从结构强度校核来看，整体框架的抗风等级能满足多数内陆城市户外安装的要求，叶片材质选用轻质的铝合金基材，在保证自身刚度的前提下降低整体重量，减少驱动电机的负载，也降低了安装时的承重要求。转轴的配合间隙做了严格控制，长期运行后不会出现叶片下垂、拼缝不均的问题，定位阻尼块的材质选用耐老化的橡胶材质，户外长期日晒也不会出现硬化失效的情况。

　　不同于常规的电子屏展示装置，这种机械翻转式的展示结构没有背光模组的高能耗问题，日常运行只有翻转动作的短暂功耗，静态展示时几乎不产生能耗，运行成本远低于同尺寸的电子显示屏，同时不存在电子屏长期亮屏的光污染问题，适合居民区周边的商铺使用，不会因为夜间亮屏影响周边住户。画面基材可以选用常规的喷绘布、反光贴等常见广告材料，不需要定制专用的显示耗材，后期更换画面的成本极低。

　　设计过程中也考虑了不同安装场景的适配性，整个结构可以根据实际安装位的尺寸做模块化拼接，单组标准单元的宽度是1200mm，高度可以根据需求调整叶片数量来适配，不需要重新开模做定制型材，能覆盖多数常规门头、立牌的尺寸需求。检修口设置在装置的顶部，日常维护时不需要从正面拆解结构，不会破坏展示面的完整性，检修时只需要打开顶部的盖板就能接触到所有传动和电气部件，维护操作十分便捷。
