手推式单芽甘蔗种植作业机具结构

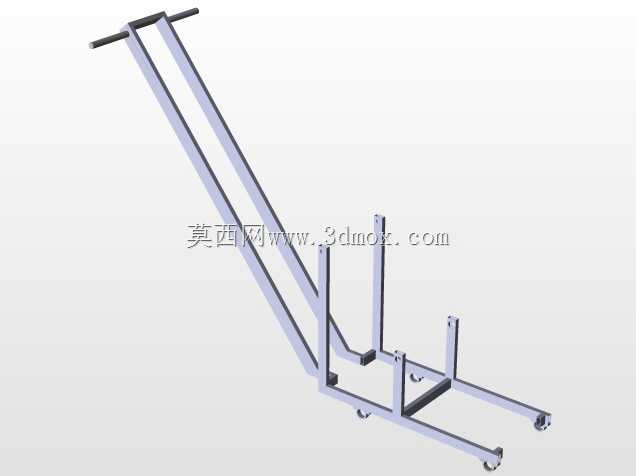

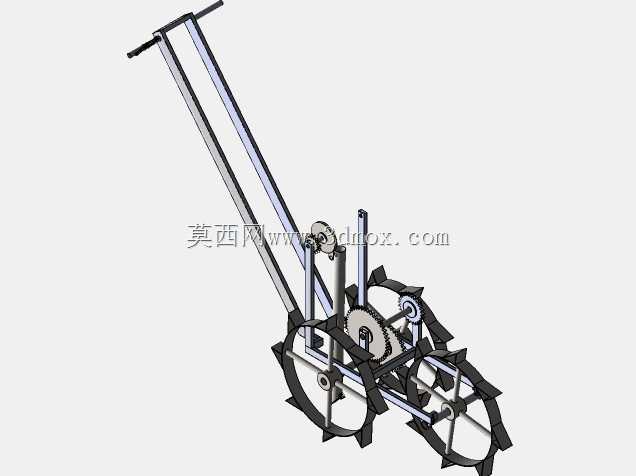

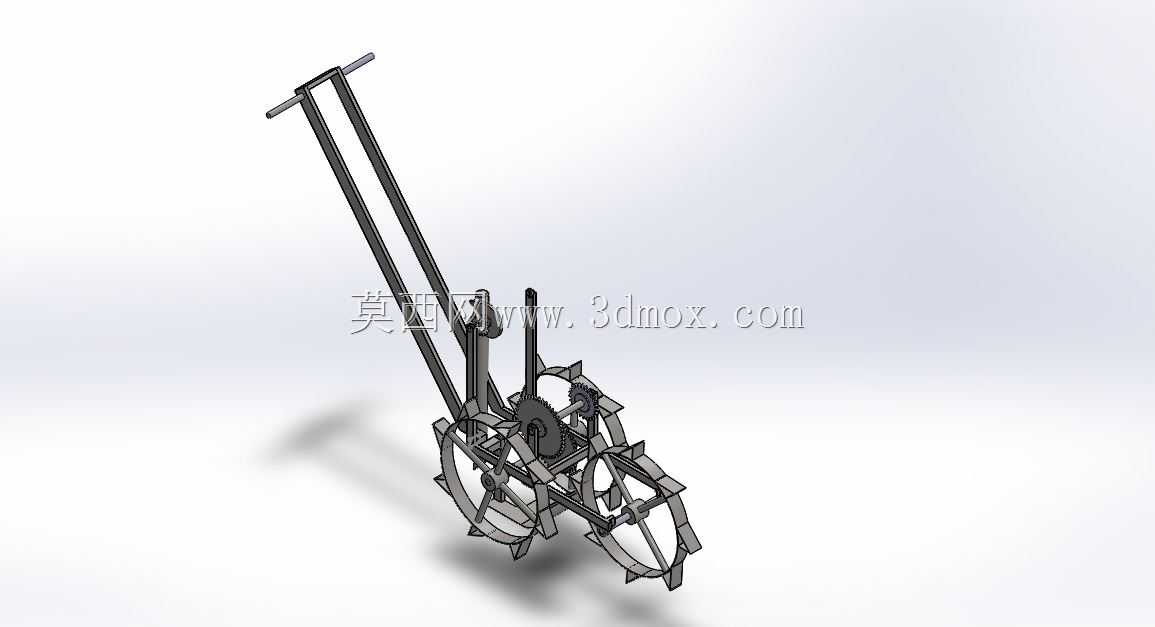

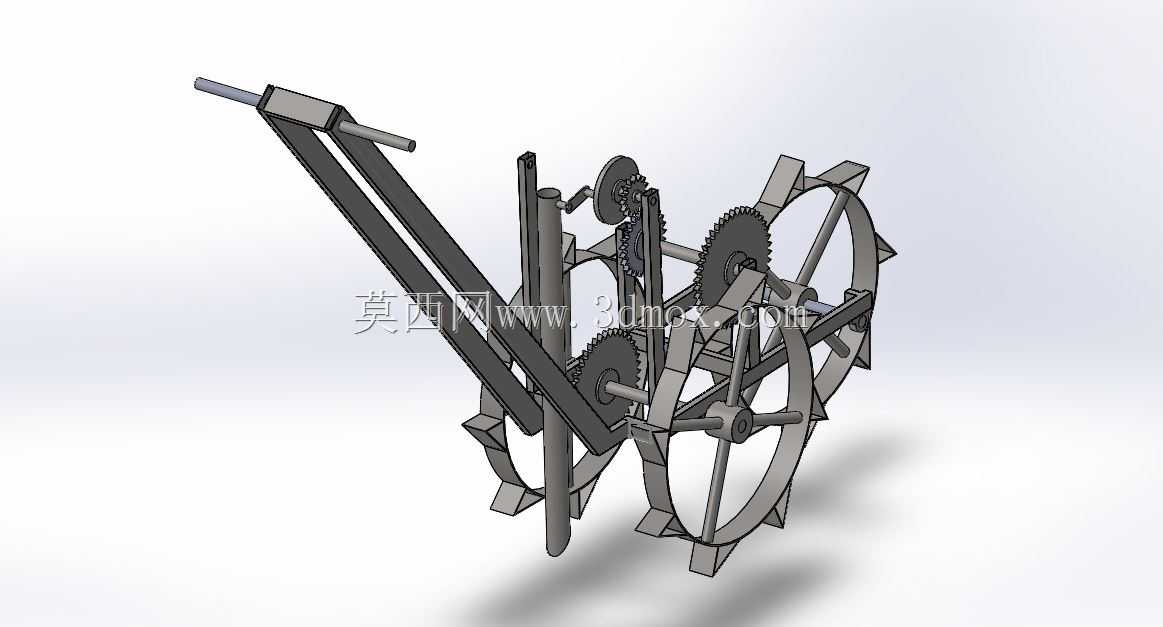

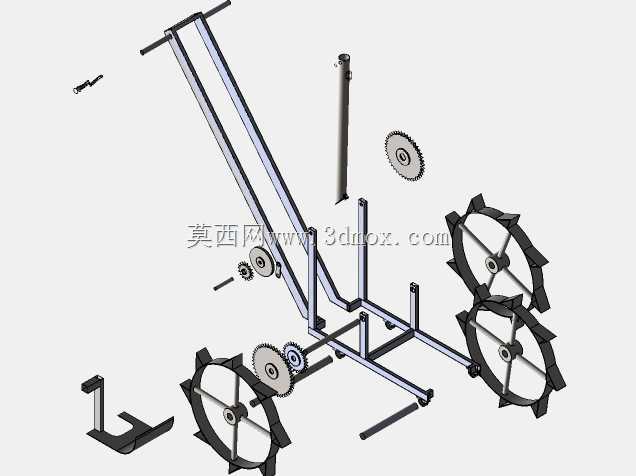

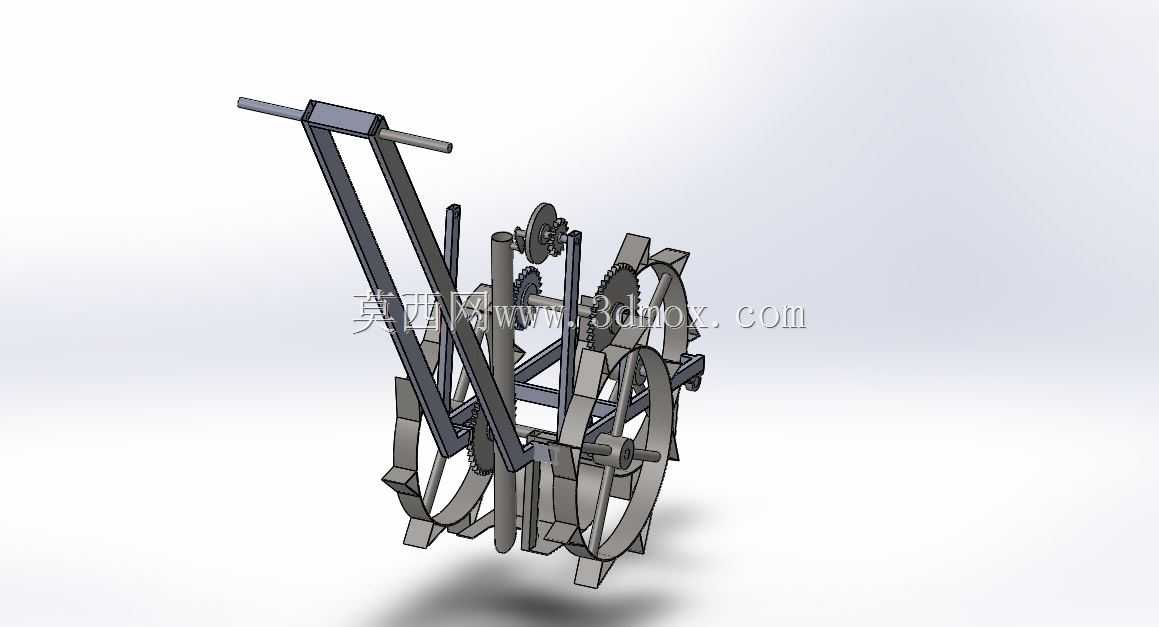

　　这款手推式甘蔗种植机具，主要适配南方丘陵小块蔗田、山地零散种植地块的单芽蔗种播种作业，这类地块往往无法通行大型牵引式播种设备，依靠人力推动即可完成整套播种工序，填补了小型蔗区机械化种植的装备空白。整机采用纯机械传动结构，没有额外的动力输入部件，所有作业动作的动力均来自地轮行走时的转动，通过齿轮啮合传递扭矩，驱动排种机构完成定量投种，同时配套的开沟部件在行进过程中完成种沟开挖，后续的覆土部件可同步完成蔗种覆盖，单人即可操作完成单行蔗种的播种作业，大幅降低单芽种植模式下的人工劳动强度。从结构设计逻辑来看，整机的受力框架采用矩形钢管焊接成型，推把角度按照人体工程学设置，适配多数成年操作者的推行高度，推行时手臂无需过度弯曲或抬升，

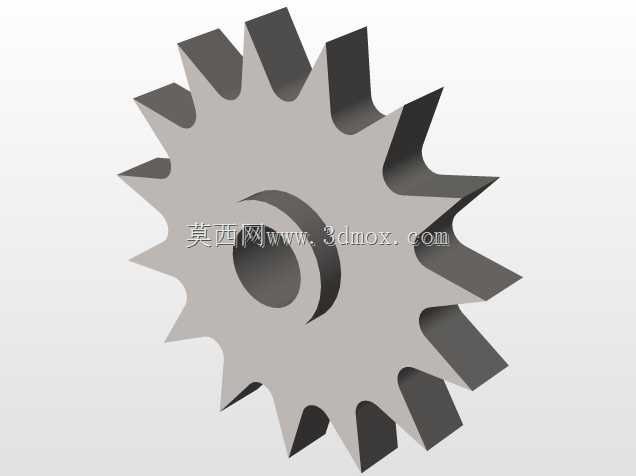

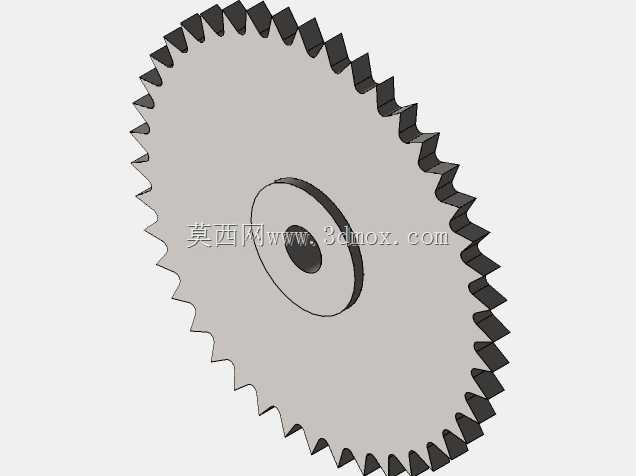

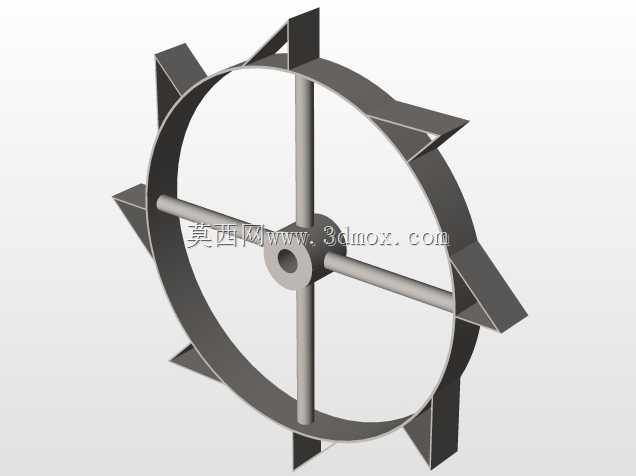

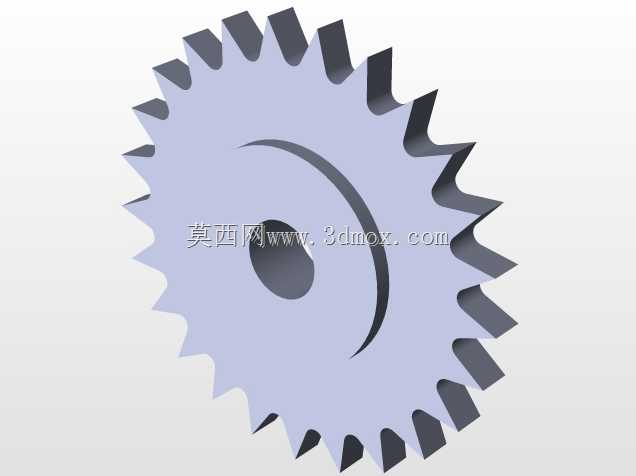

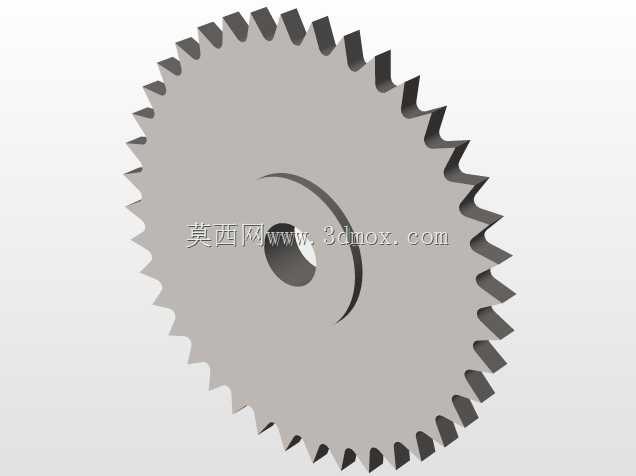

　　长距离作业可减少腰部与手臂的疲劳感。两侧的行走轮采用辐条式轮缘结构，轮缘上焊接有楔形抓地齿，在蔗田疏松土壤上行走时可避免打滑，保证传动扭矩的稳定输出，不会因为轮体打滑出现排种漏播、断条的问题。传动系统全部采用外露圆柱齿轮啮合传动，没有复杂的链传动或皮带传动结构，田间作业时即使沾附少量泥土也不会出现传动卡滞，日常维护仅需定期清理齿轮间隙的泥土、涂抹润滑脂即可，适合农村地区的使用维护条件。开沟器采用尖角式直杆结构，安装在机架前端居中位置，开沟深度可通过调整开沟器的固定高度进行适配，常规作业深度控制在10-15厘米，匹配单芽蔗种的种植农艺要求，开沟器的入土角度经过优化，行进时不会出现壅土堆堵的情况，开出的种沟沟型整齐，沟底土壤细碎，

　　适合蔗种着床。排种机构设置在开沟器后方、两轮之间的居中位置，与地轮的传动比经过反复校准，保证行走轮每行进固定距离，排种机构就投放一粒单芽蔗种，株距控制在符合甘蔗种植要求的区间内，不会出现株距不均、重播漏播的问题。整机的横向宽度控制在70厘米以内，长度约1.2米，高度约0.9米，整体结构紧凑，在蔗田行间转向、掉头都十分灵活，不需要预留过宽的作业转弯空间，小块梯田、边角地块都能正常作业。安装边界方面，所有传动齿轮的啮合间隙都控制在0.2-0.5毫米之间，既保证传动顺畅，又不会因为间隙过大出现传动冲击、打齿的问题；行走轮的轮轴采用通轴设计，两端通过轴承座固定在机架上，同轴度误差控制在0.1毫米以内，推行时轮体不会出现偏摆、晃动的情况；

　　推把与机架的连接位置采用加强筋焊接，可承受推行时的侧向推力与下压受力，不会出现焊缝开裂、框架变形的问题。整机没有多余的装饰性结构，所有部件都服务于播种作业的核心功能，结构件多采用标准型材与通用机械零件加工，加工难度低，制造成本可控，适合基层农机推广场景下的批量生产与应用，能够有效提升零散蔗区的种植作业效率，减少人工点播的用工量，匹配甘蔗单芽种植技术的推广需求。在实际作业过程中，操作者只需将预处理好的单芽蔗种添加到排种箱内，双手握持推把沿种植行匀速向前推行，设备即可同步完成开沟、投种、覆土的整套工序，作业效率是人工点播的3-4倍，且播种深度、株距的一致性远高于人工作业，能够保证蔗种的出苗整齐度，为后续的甘蔗田间管理、产量提升打下基础。
