小型CSP项目用真空管太阳能热水器结构设计

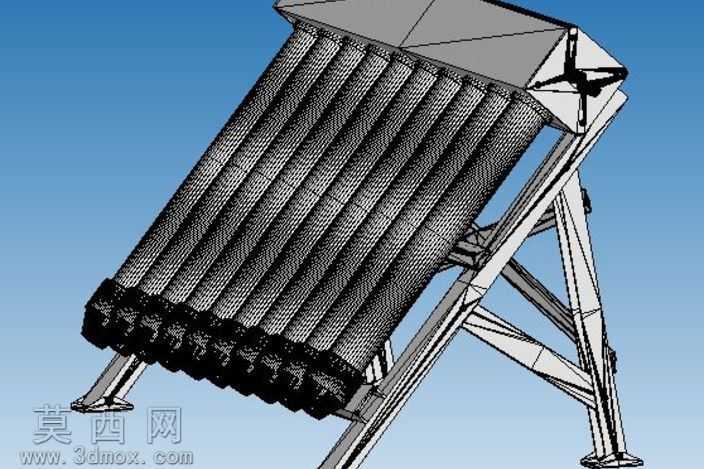

本作品为适配小型聚光太阳能热发电（CSP）项目的真空管太阳能热水器三维模型，建模过程中先梳理整体功能逻辑，将模型拆分为真空集热管阵列、储热联箱、支撑机架、端部固定组件四大核心模块，在三维建模环境中先完成基准坐标系搭建，以集热面最佳倾角为基准确定支架的倾斜角度，匹配小型项目的安装光照需求。真空集热管部分采用参数化阵列建模，单根真空管的内外玻璃管、端部密封结构、吸热涂层分层构建，材质设置上区分高透玻璃材质、选择性吸热涂层的哑光深色金属质感、端部密封件的耐高温橡胶材质，阵列时严格控制管间距，避免相邻真空管出现光照遮挡，保证集热效率。储热联箱部分做了壳体与内部流道的分体建模，外壳采用钣金折弯特征构建，还原金属壳体的焊接拼接结构，内部流道做了简化的连通设计，保证与每根真空管的接口位置精准对齐，接口处的密封胶圈、固定卡扣细节均做了还原，材质上设置联箱外壳为磨砂不锈钢材质，保温层为多孔轻质保温材料质感。支撑机架部分采用桁架式结构设计，通过型材搭建、斜撑加固的方式完成建模，每根型材的截面尺寸、连接位置的角码、螺栓固定点位都做了清晰呈现，支架底部的地脚支撑做了可微调角度的结构设计，方便现场安装时适配不同的安装基面，材质设置上区分承重型材的碳钢金属质感、连接紧固件的镀锌亮面质感。渲染阶段采用蓝天背景模拟户外安装场景，调整光照角度匹配正午太阳入射角度，突出真空管阵列的排列秩序感与支架的结构稳定性，整体模型结构完整，各部件装配关系清晰，可用于小型CSP项目的光热集热单元方案展示、结构验证以及安装模拟使用，模型在细节处理上兼顾了工业产品的实用性与三维展示的视觉效果，各部件的材质区分明确，结构逻辑符合真空管太阳能热水器的实际生产制造工艺要求，没有出现结构干涉或者装配错位的问题，能够直观呈现该类集热装置的整体构造与连接方式。
