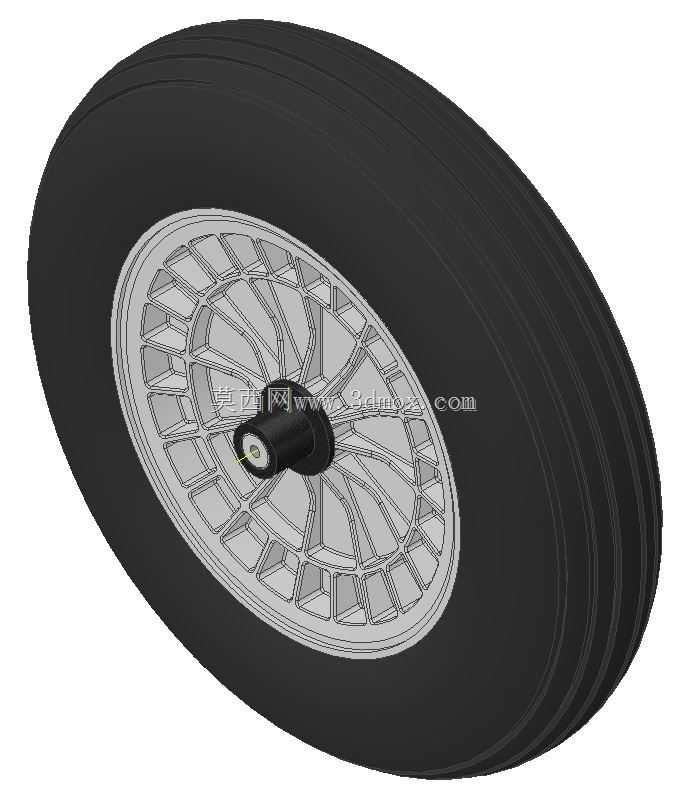

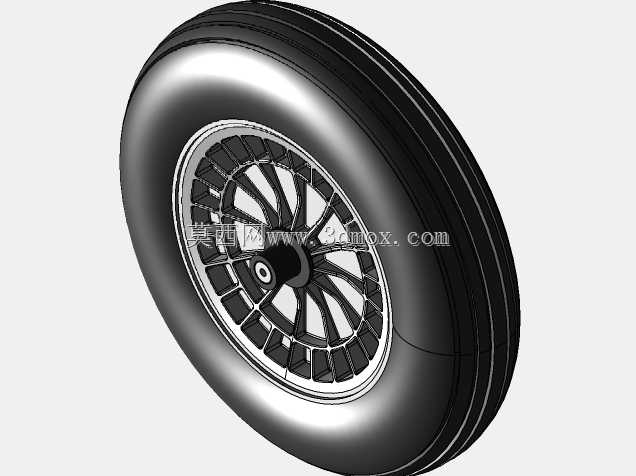

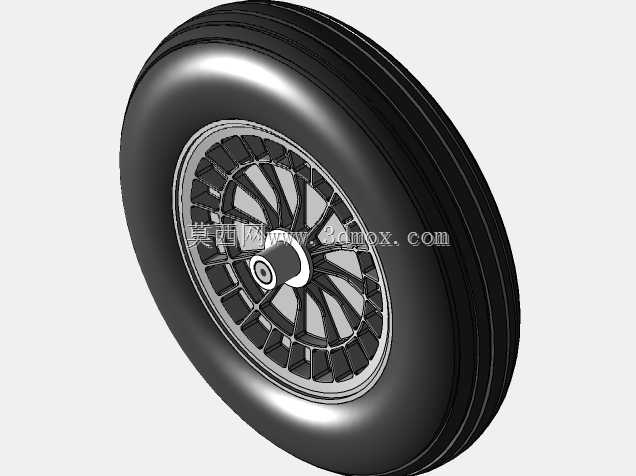

手推车辐条式行走轮结构设计

　　在仓储物流、车间物料转运、短途工装移动场景中，手推车轮作为直接接触地面的承载行走部件，其结构合理性直接决定了转运作业的顺畅度与部件使用寿命。这款辐条式手推车轮的设计，首先围绕常规手推车载重区间的受力需求展开，轮辋与轮胎的配合面做了适配实心橡胶胎的限位台阶，避免轮胎在重载转向、过坎时出现脱圈移位的问题。轮辐采用多辐条对称排布结构，相比板式轮辐，在同等耗材用量下能获得更高的径向抗形变能力，每根辐条的截面做了渐变过渡处理，靠近轮毂位置的截面厚度更大，匹配轮组受载时的应力分布规律，减少应力集中带来的辐条断裂风险。轮毂中心的安装轴孔做了同轴度公差约束，适配直径20mm、安装跨距125mm的轮轴，轴孔两端预留了轴承安装位，

　　可根据使用场景选配滑动轴套或者滚动轴承，降低滚动阻力，适配不同的推行速度与载重需求。轮胎表面设计了多道环形排水防滑槽，在车间地面有少量水渍、油污的场景下，能有效破除接触面的水膜，提升抓地力，避免推行时出现侧滑；轮胎胎侧做了圆弧过渡，过地面接缝、小高度障碍物时能实现平缓过渡，减少推行时的颠簸冲击，降低对车载易碎物料的震动影响。从安装边界来看，轮组整体外径400mm，轮胎宽度100mm，安装时需要预留足够的轮舱回转空间，轮架的安装支腿间距需要匹配125mm的轴长尺寸，同时要保证轮轴与轮架安装孔的同轴度，避免轮组转动时出现卡滞、偏磨的问题。设计过程中对轮辐的受力做了模拟验证，

　　在额定载重下单根辐条的最大应力远低于常用铸铝或者工程塑料的许用应力值，轮辋与轮胎的过盈配合量经过反复校核，既能保证轮胎装配后的紧固度，又不会因为过盈量过大导致轮辋撑裂。这款轮组既可以适配常规的平板手推车，也可以用于小型移动工装架、仓储笼、户外作业小推车的行走部件替换，在平整水泥地面、环氧地坪、硬化沥青路面都能稳定工作。辐条之间的镂空结构也能减少轮组转动时的积灰缠屑问题，日常维护时只需要定期清理轴孔位置的缠绕杂物、检查轴套磨损情况即可，不需要复杂的保养流程。相比同尺寸的实心板式轮，这款辐条轮的自重更低，能有效减少手推车的无效载重，同时镂空结构在轮组涉水推行后能快速沥干水分，减少轮毂位置的锈蚀风险，延长整体使用寿命。
