宏碁P1500 DLP投影仪整机结构设计方案

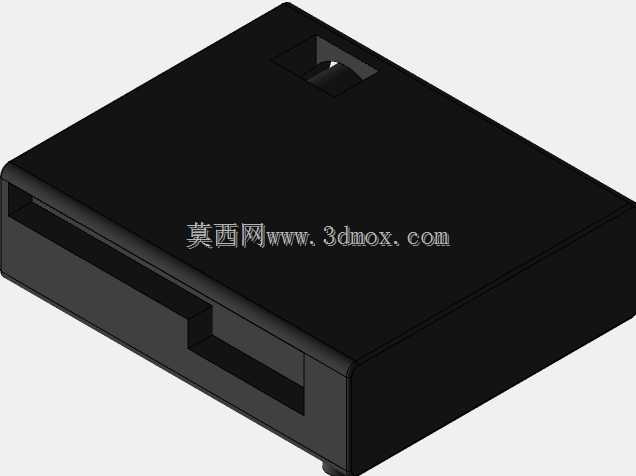

　　在商用办公、中小型会议空间、家庭影音娱乐场景中，桌面式DLP投影设备的结构合理性直接决定了设备部署效率、长期运行稳定性与后期维护便捷性，这套宏碁P1500 DLP投影设备的三维结构模型，完整还原了量产机型的全部结构细节，可作为同类投影产品结构设计、改装适配、安装支架开发的核心参考依据。从实际工程落地的角度看，这类桌面正投设备的结构设计首先要平衡光学组件的安装精度要求与整机散热风道的布局逻辑，模型中完整呈现了机身内部的光学腔体隔离结构——DLP成像模组、色轮组件、光源驱动板的安装位都做了独立的腔体分隔，既可以避免散热气流直吹光学部件造成积尘，也能阻隔光源工作时产生的热量传递到成像芯片区域，降低长期高温运行带来的色偏、

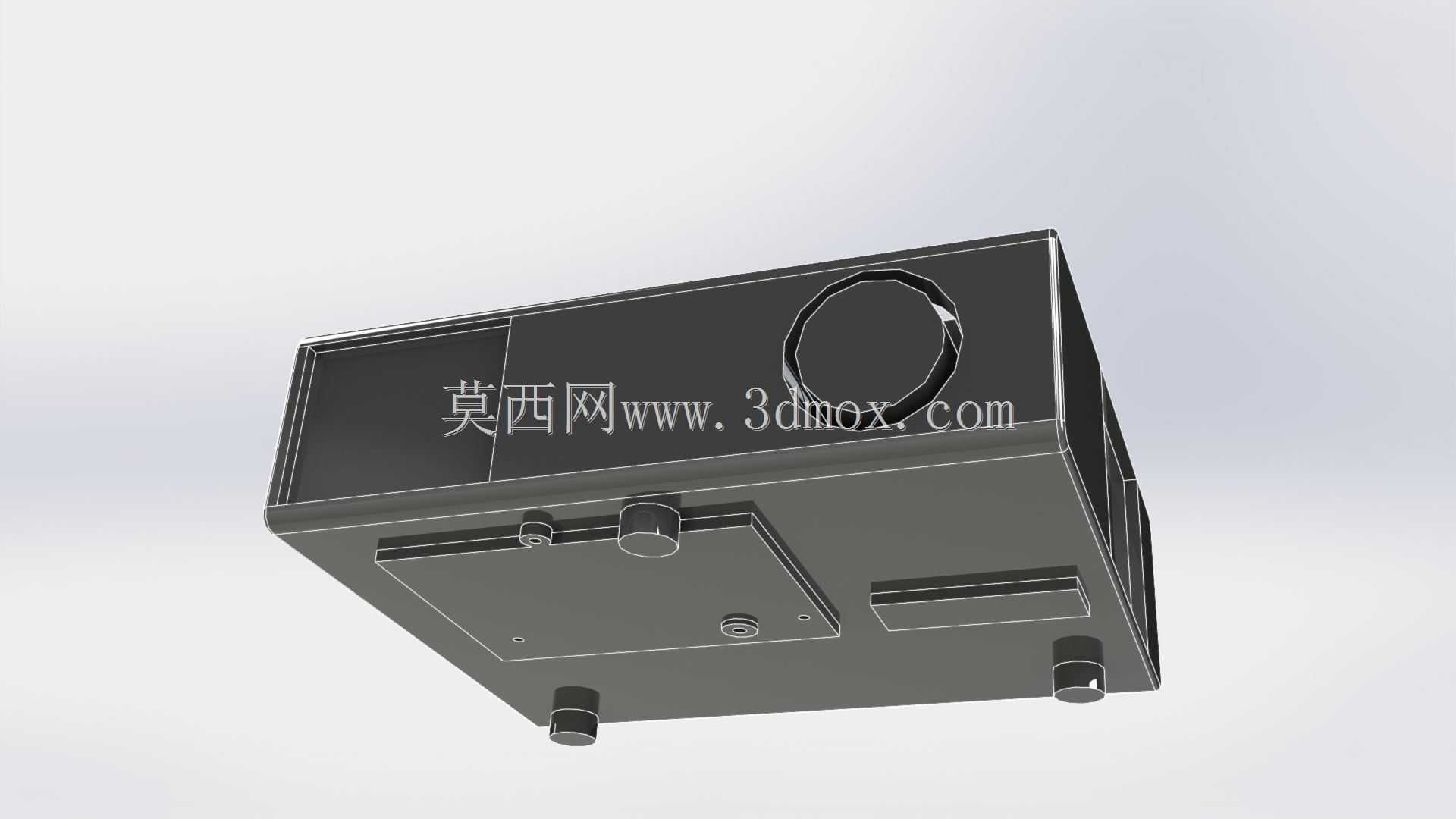

　　芯片老化速率加快的问题。机身底部的三个可调支撑脚结构做了细节还原，其中前端两个支撑脚带螺纹调节结构，可实现±5度的机身俯仰角度微调，匹配不同高度的投影幕布安装位置，后端支撑脚为固定防滑橡胶垫结构，放置在光滑桌面时可避免设备滑动，三个支撑脚的安装平面度公差在模型中做了明确的装配约束，实际生产中可保证机身放置时无翘曲、无晃动。机身侧面的镜头保护环采用突出式结构设计，突出机身平面8mm，可在设备意外倾倒、正面碰撞时优先接触受力面，避免镜头镜片直接受冲击破损，镜头环内侧预留了滤镜安装螺纹位，用户可根据使用场景加装偏振镜、柔光镜等配件，无需额外改装机身结构。机身上部的盖板采用卡扣加螺丝的双重固定结构，边缘做了0.5mm的止口配合设计，

　　既可以保证盖板装配后的缝隙均匀度，也能阻挡日常使用中的灰尘、泼溅液体进入机身内部，盖板上预留的散热格栅开孔方向与内部风道走向完全匹配，进风口位于机身侧下方，出风口位于机身尾部，形成贯穿式的水平散热风道，避免热气流在机身内部形成紊流，降低散热风扇的运行风噪。机身尾部的接口区域做了内凹式设计，接口平面比机身外轮廓内凹12mm，可避免线材插接后插头突出机身，在设备靠墙放置时不会挤压线材造成接口损坏，接口区域的下方预留了壁挂安装的螺丝孔位，孔位间距符合通用投影壁挂支架的安装标准，用户无需额外打孔改装即可适配市面上绝大多数通用壁挂、吊装支架。从安装边界尺寸来看，整机的长宽高尺寸适配常规的桌面置物架、电视柜层板的预留空间，

　　机身底部的支撑脚安装位与壁挂孔位的同轴度公差在模型中做了装配校验，实际生产中可保证壁挂安装时机身的水平度，避免投影画面出现梯形畸变。模型中还还原了机身内部的走线槽结构，所有内部连接线都可通过预设的走线槽排布，避免线材靠近散热风扇、光源高温区域造成线材老化加速，同时也方便后期维修时的拆装操作，无需大面积拆解机身即可完成易损部件的更换。对于从事投影设备结构开发、安装支架设计、办公设备改装的工程人员来说，这套模型的结构细节可直接作为设计参考，规避同类产品结构设计中常见的散热不足、安装适配性差、维护难度高的问题，在实际项目中可根据具体的参数要求调整局部结构尺寸，缩短产品开发的周期，减少结构试错的成本。
