办公场景用按压式固定图钉三维结构设计

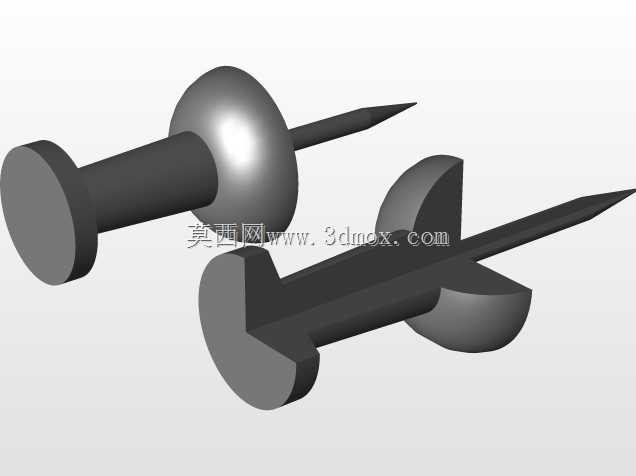

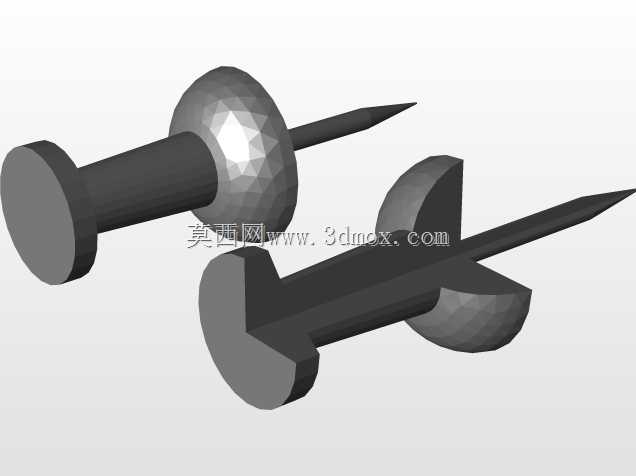

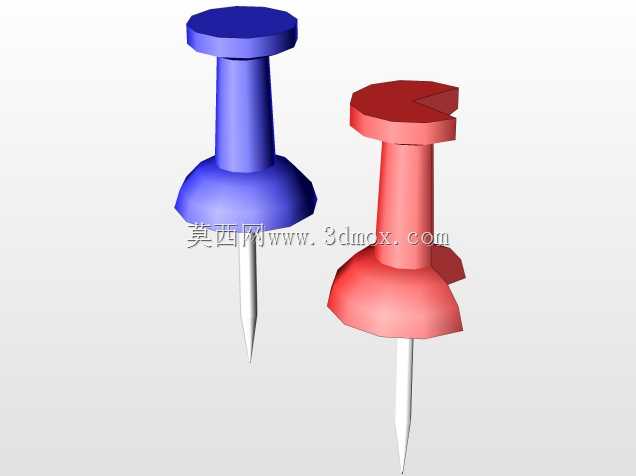

日常办公场景中，这类按压式固定针是桌面文件整理、公告栏张贴的常用小五金件，区别于传统带帽直针的穿纸固定逻辑，这款产品采用宽面按压帽加锥形插针的结构，使用时不需要额外借助工具，单指按压帽面即可将针体刺入纸张、软木板、毛毡公告栏等载体，完成文件、便签、标识标签的固定作业。从实际使用场景出发，这类固定件的使用频次极高，从车间生产看板的工单张贴，到办公室工位的便签备忘固定，再到学校教室的公告栏作品张贴，都能看到这类结构件的身影，设计时首先要考虑的是按压时的受力合理性，帽体的直径不能过窄，否则按压时压强过大容易造成指尖压痛，同时帽体的边缘要做圆弧过渡处理，避免日常拿取时划伤手部。针体部分采用锥形渐缩结构，从根部到针尖逐步收窄，刺入载体时阻力更小，不需要施加过大的按压力就能完成穿透，针体的长度需要匹配常见的固定载体厚度，常规软木板公告栏的厚度多在8-15mm区间，针体有效刺入长度控制在11mm左右即可，既保证穿透3-5张80g办公用纸后仍有足够长度扎入载体完成固定，又不会因为针体过长导致穿透载体后露出针尖造成安全隐患。从结构设计的细节来看，帽体和针体的连接位置做了加厚的过渡凸台，这个位置是整个产品受力最集中的区域，日常使用中按压的力全部通过这个位置传递到针体，如果过渡位置壁厚不足，很容易出现按压时帽体开裂、针体歪斜的问题，建模时特意在这个位置做了R2的圆角过渡，分散应力集中点，同时帽体内部和针体的连接采用过盈嵌装的结构逻辑，针体根部做滚花处理，嵌入塑料帽体后不会出现针体转动、脱落的问题。产品的外形分为两个功能区域，上部的按压帽分为平顶和带缺口的两种结构，带缺口的帽体主要是方便使用者从软木板上拔取图钉时，指甲可以卡入缺口位置施力，不需要抠住帽体边缘费力撬动，平顶款则更适合批量堆叠收纳，不会因为帽体凸起结构导致收纳盒内的图钉互相勾连。针体的针尖做了钝化磨圆处理，不是尖锐的锋利针尖，这样的设计一方面是避免日常拿取时误刺受伤，另一方面刺入纸张时不会造成纸张纤维过度撕裂，取下固定件后纸张上的针孔更小，不会严重破坏纸张完整性。从安装边界来看，这类固定件不需要配套的安装底座，单独使用即可完成固定作业，单枚产品的占用直径不超过12mm，在公告栏上排布时，相邻两枚图钉的间距控制在15mm以上就不会出现互相干涉的问题，收纳时可以统一放置在分格收纳盒内，单格容纳50枚的情况下，整体占用空间不超过100立方厘米，不会过多占用桌面收纳空间。实际使用中，这类固定件的重复使用率很高，只要针体没有出现弯折、帽体没有开裂，就可以反复插拔使用，建模时特意将针体的直线度公差控制在0.1mm以内，保证每次刺入载体时都能垂直进入，不会因为针体歪斜导致刺入阻力变大、固定后文件歪斜的问题。帽体的表面做了哑光防滑处理，按压时手指接触帽体不会打滑，即使手上有少量汗渍也能稳定施力，不同颜色的帽体还可以起到分类标识的作用，比如红色帽体用来固定紧急工单，蓝色帽体用来固定普通备忘，不需要额外添加标识就能快速区分文件优先级。从结构强度验证的角度，针体采用碳钢材质的情况下，垂直施加15N的按压力不会出现针体弯折的问题，帽体采用常规ABS塑料生产时，壁厚控制在1.2mm即可满足日常按压的强度需求，不会出现按压塌陷的问题。整个产品没有多余的活动结构，属于一体式固定五金件，生产工艺成熟，组装流程简单，只需要将冲压好的针体压入注塑完成的帽体即可完成装配，不需要额外的连接件，量产时的成本控制空间较大，适合作为通用办公五金配件批量生产。
