泳池手动卷收式盖辊结构设计

　　这款泳池盖辊主要服务于户外及室内商用、家用泳池的日常运维场景，核心作用是完成泳池覆盖膜的收放作业，替代传统人工拖拽覆盖膜的操作模式，降低覆盖膜收放过程中的褶皱、拉扯损伤概率，同时大幅缩减单人完成泳池覆盖作业的耗时。从实际使用场景来看，露天泳池在非开放时段需要铺设覆盖膜，减少水体热量散失、阻挡落叶灰尘落入池内，还能降低非开放时段人员意外落水的风险，这款盖辊就是匹配这类覆盖膜收卷需求的专用承载构件。

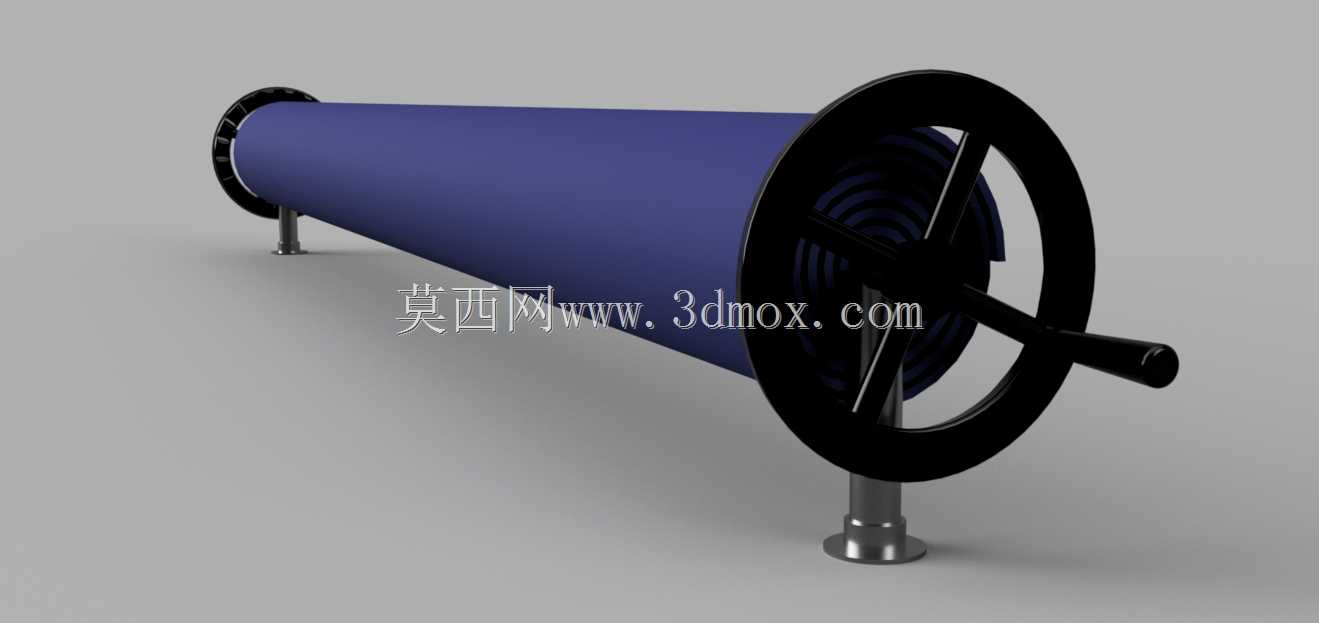

　　从功能特性上看，整套结构采用双侧支撑布局，辊体作为核心承载件，承担卷绕状态下整幅覆盖膜的全部重量，辊体表面做光滑处理，避免收卷过程中剐蹭覆盖膜的防水涂层，延长覆盖膜的使用寿命。辊体一端配置大直径手动摇轮，摇轮采用轮辐式结构，摇臂末端设置握持手柄，操作时通过转动摇轮带动辊体旋转，即可将平铺在泳池表面的覆盖膜逐层卷绕到辊体上，大直径摇轮的设计能够有效降低操作力矩，即便单人操作也能轻松完成整幅覆盖膜的收卷，不需要额外配置动力源，适配没有外接电源的户外泳池场景。辊体下方设置两个立式支撑座，支撑座底部为圆盘式接触结构，可直接固定在泳池端部的硬化地面上，支撑座与辊体的连接位置配置转动副，保证辊体转动过程中的同轴度，避免收卷过程中出现辊体偏摆、覆盖膜卷绕错位的问题。

　　设计过程中首先要匹配覆盖膜的幅宽确定辊体的有效长度，辊体的有效长度需要比泳池的最大宽度多出100-150mm的余量，保证覆盖膜完全卷收后不会从辊体两端脱出，同时辊体的直径需要根据覆盖膜的最大卷绕厚度确定，要保证整幅覆盖膜完全卷收后，卷层最外圈不会和支撑结构、摇轮结构产生运动干涉。支撑座的高度设计需要兼顾操作 ergonomics 与安装边界，支撑座的顶面高度距离地面控制在800-900mm区间，既保证操作人员站立摇动摇轮时手臂处于自然施力角度，也能避免卷绕后的覆盖膜最下沿与地面产生摩擦。摇轮的直径设计参考成年人的操作力矩阈值，将操作力控制在15N以内，保证不同年龄段的运维人员都能顺畅操作，摇轮与辊体的连接采用键连接结构，传递扭矩过程中不会出现打滑，同时也方便后期拆卸维护。

　　安装边界方面，整套设备需要安装在泳池短边一侧的硬化铺装地面上，安装区域的地面平整度误差需要控制在2mm/m以内，避免两个支撑座出现高度差导致辊体转动卡滞。两个支撑座的安装同轴度误差不能超过0.5mm，否则长期使用过程中会加剧转动副的磨损，缩短部件使用寿命。设备安装完成后，辊体的轴线需要与泳池的短边保持平行，偏差角度不能超过1°，保证覆盖膜收卷过程中受力均匀，不会出现单侧拉扯导致的膜面偏移。辊体的转动阻力经过调校，空载状态下转动摇轮的阻力不超过3N，满负载卷绕覆盖膜时的转动阻力不超过15N，不需要额外加注润滑脂即可长期顺畅运行，支撑座底部的固定采用膨胀螺栓连接，单颗螺栓的抗拔力不低于5kN，能够承受满卷覆盖膜状态下的全部载荷，即便遇到大风天气也不会出现设备倾覆的问题。

　　从结构细节来看，辊体采用空心薄壁结构设计，在保证整体抗弯强度的前提下尽可能降低自身重量，方便前期搬运与后期拆装维护，辊体两端的轴头采用实心圆钢加工，与空心辊体的连接采用过盈配合加焊接的工艺，保证连接位置的抗扭强度，长期满负载转动也不会出现轴头脱落的问题。摇轮的轮缘做圆弧过渡处理，没有尖锐棱角，避免操作过程中剐蹭操作人员，握持手柄位置套有防滑护套，即便手部沾水也能稳定握持，不会出现打滑脱手的情况。支撑座的立柱采用圆管结构，表面做防锈防腐处理，适配泳池周边高湿度、含氯消毒剂挥发的腐蚀环境，长期使用也不会出现锈蚀掉漆的问题。
