离心式流体输送设备叶轮结构设计

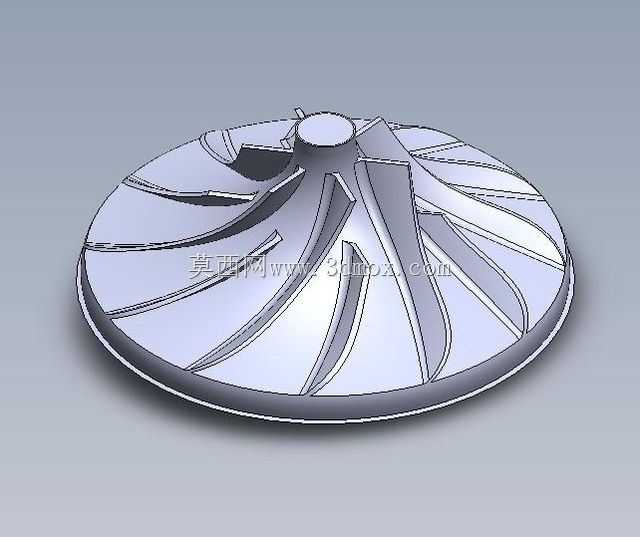

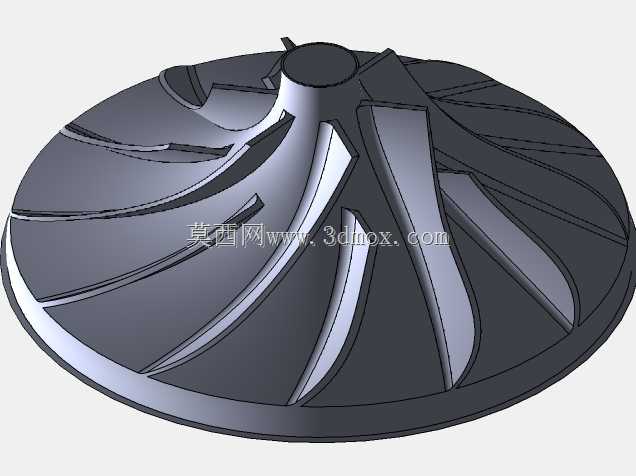

　　在流体输送类旋转设备的核心部件设计中，叶轮是直接决定设备做功效率、运行稳定性与工况适配性的关键过流元件，这类部件广泛应用在清水输送、工业循环、暖通增压、轻度污水提升等多个民用及工业场景中，不同工况下的叶轮结构差异，会直接影响设备的扬程、流量、抗气蚀性能与运行噪音水平。本次呈现的叶轮采用后向式空间扭曲叶片结构，整体为轮盘、叶片、轮毂一体化的设计构型，从结构布局来看，轮毂位于整个叶轮的几何中心位置，是整个部件与动力输出轴连接的核心承载区域，设计时需要匹配对应动力轴的轴径尺寸、键槽规格，同时要保证轮毂端面的垂直度与内孔的同轴度，避免高速旋转时出现动平衡超标引发的整机振动问题。轮盘作为叶片的承载基体，采用锥面过渡的盘型结构，

　　从轮毂位置向外缘平滑延展，厚度从中心到外缘逐步递减，这种设计一方面可以降低叶轮整体的转动惯量，减少动力启动阶段的负载冲击，另一方面可以优化流体在轮盘表面的流动路径，减少轮盘摩擦带来的水力损失。叶片采用空间扭曲构型，沿轮盘周向均匀分布，叶片的进口角与出口角经过流体力学仿真迭代优化，进口段的扭曲角度适配流体进入叶轮时的预旋方向，能够有效降低流体进入叶道时的冲击损失，减少气蚀发生的概率；出口段的叶片角度匹配设备设计扬程对应的出流方向，保证流体离开叶轮时的速度环量符合设计预期，提升能量转换效率。从安装边界来看，这类叶轮的轴向安装尺寸需要匹配泵体或风机蜗壳的内部腔体深度，叶轮外缘与蜗壳内壁的间隙需要控制在合理区间，

　　间隙过大会导致流体回流损失增加，降低设备运行效率，间隙过小则容易在运行过程中出现叶轮与蜗壳的刮蹭故障，影响设备使用寿命。在实际工程应用中，这类叶轮的叶片数量、叶片型线、轮盘锥度都需要根据具体的工况参数调整，比如大流量低扬程工况下会适当增加叶片出口宽度、减小叶片出口安装角，高扬程小流量工况则会调整叶片的扭曲程度、适当增加叶片数量来提升单级做功能力。设计过程中需要重点关注叶片与轮盘连接位置的圆角过渡，避免应力集中导致的高速旋转下的结构疲劳损坏，同时要对整个叶轮做动平衡校正，保证在额定转速下的剩余不平衡量符合对应旋转部件的精度等级要求，减少运行过程中的轴承负载与振动噪音。这类一体化结构的叶轮通常采用铸造或者铣削加工成型，

　　加工过程中需要保证叶片表面的光洁度，降低流体在叶道内流动时的沿程阻力，对于输送含有少量固体颗粒的介质场景，还需要适当增加叶片与轮盘连接位置的厚度，提升部件的耐磨性能。从流体流动的逻辑来看，流体从叶轮中心的轮毂区域轴向进入叶道，在叶片的推动下随叶轮同步旋转获得动能，同时沿叶道从中心向外缘流动，最终沿轮盘切线方向离开叶轮进入蜗壳流道，完成能量的转换过程，整个流道的顺滑性是设计的核心要点，任何型线的突变都会造成局部涡流，带来额外的能量损失甚至引发部件的气蚀损坏。在结构校核阶段，需要针对额定转速下的离心应力做有限元分析，重点验证轮毂与轴配合位置、叶片根部与轮盘连接位置的应力水平，保证在最高运行转速下的结构安全系数满足设计规范要求，同时还要校核叶轮的固有频率，避开设备运行时的激励频率，防止出现共振问题。
