非热等离子体发生用介质阻挡放电结构

　　在工业表面改性、废气处理、低温灭菌这类需要非热等离子体的作业场景中，介质阻挡放电结构是核心的发生单元，这类结构不需要维持高真空环境，在常压下即可稳定产生均匀的非平衡等离子体，适配连续化工业产线的在线处理需求，相比电晕放电、辉光放电的发生结构，它的放电均匀性更好，电极烧蚀速率更低，能长时间维持稳定的放电参数，不会因为局部电弧产生造成待处理工件的热损伤。

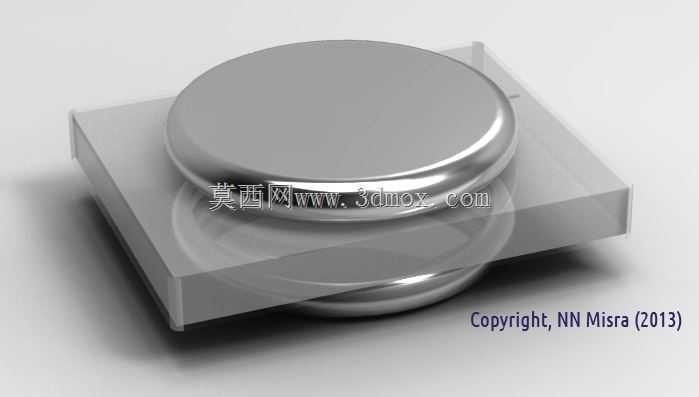

　　从结构设计逻辑来看，这套放电装置采用平板式电极基底搭配圆形放电端的组合构型，下方的方形基座承担绝缘支撑与电极固定的作用，基座内部嵌装下电极，上方的圆形金属构件作为上放电电极，两个电极之间预留均匀的放电间隙，间隙内可根据处理需求填充空气、氩气、氦气等不同工作气体，电极与待处理区域之间设置耐高温的绝缘介质层，介质层通常选用石英、氧化铝陶瓷这类介电常数稳定、耐击穿强度高的材料，既可以限制放电电流的无限增长，避免弧光放电的产生，也能隔绝电极与工作气体的直接接触，减少电极表面的化学腐蚀，延长整套装置的连续工作寿命。

　　在安装边界的考量上，方形基座的平面度公差控制在0.05mm以内，保证上下电极的平行度偏差不超过0.02mm，避免因间隙不均造成局部放电强度过高的问题，基座四周预留标准的安装孔位，可以直接固定在现有产线的处理工位支架上，不需要额外设计定制转接结构，圆形电极的边缘做了圆弧过渡处理，消除尖端放电的隐患，让整个放电区域的电场分布更均匀，放电产生的等离子体层厚度可以通过调整电极间隙、输入电压幅值、工作气体流量三个参数进行调节，适配不同厚度工件的处理需求，比如在薄膜材料表面改性场景下，可将间隙调至1-2mm，获得薄而均匀的等离子体层，在废气降解场景下则可适当增大间隙，延长等离子体与废气的接触路径。

　　实际应用中，这套结构可以直接集成到连续式表面处理设备的腔体内部，工作时上电极接入高频高压交流电源，下电极接地，当电压升高到气体的击穿阈值时，间隙内的气体会被击穿形成大量细微的快脉冲放电通道，也就是微放电，这些微放电均匀分布在整个电极覆盖区域，产生的高能电子可以激发工作气体产生活性粒子，这些活性粒子接触到待处理材料表面时，会引发表面的化学键断裂、重组，实现表面能提升、表面刻蚀、污染物分解等效果，整个过程中气体整体温度维持在室温到几十摄氏度的区间，不会对塑料、织物、热敏电子元器件这类不耐高温的材料造成热变形损伤。

　　设计过程中需要重点考量介质层的厚度匹配，介质层过厚会提升放电的起始电压，增加电源的功率负载，过薄则容易在长期高压冲击下出现击穿破损，通常根据处理功率的大小选择0.5-2mm厚度的介质材料，同时在电极与介质层之间填充导热硅脂，排出间隙内的空气，既可以提升电场分布的均匀性，也能将放电过程中产生的少量热量及时传导到基座的散热结构上，避免介质层局部过热出现性能衰减。电极材质选用抛光不锈钢，表面粗糙度控制在Ra0.8以下，减少表面毛刺引发的异常放电，电极与电源接线端采用快插式连接结构，方便后期维护时的电极拆装更换，不需要复杂的接线操作。

　　在不同的行业场景适配中，这套结构可以通过调整电极的尺寸来匹配处理幅宽，比如用于小尺寸工件的局部处理时，可选用小直径的圆形电极，用于宽幅薄膜处理时，可将多个圆形电极按阵列排布在基座上，拼接成满足幅宽要求的放电区域，每个电极单元独立匹配限流阻抗，避免单个电极出现放电异常时影响整个阵列的工作稳定性。相比传统的管式介质阻挡放电结构，这种平板圆形电极组合的结构，等离子体作用区域是开放的平面，不需要将待处理工件穿过管状腔体，更适配平面类工件、连续走料的卷材类工件的在线处理，工件传输路径的设计更简单，设备整体的占地空间更小。
