车用插片式微型保险熔断组件结构设计

　　在车载低压配电系统的回路设计中，这类插片式微型保险是最常见的过流保护元件，日常装车场景覆盖乘用车座舱配电盒、发动机舱保险盒、低压改装回路的过流防护，不管是原厂线束配套还是后装车载电子的回路加装，都需要用到这类结构紧凑的熔断保护件。不同于早年车用的玻璃管保险丝，这类插片结构的设计初衷就是适配车载紧凑安装空间，同时满足车载振动工况下的接触可靠性要求，避免车辆行驶过程中因颠簸出现接触不良、回路断电的问题。

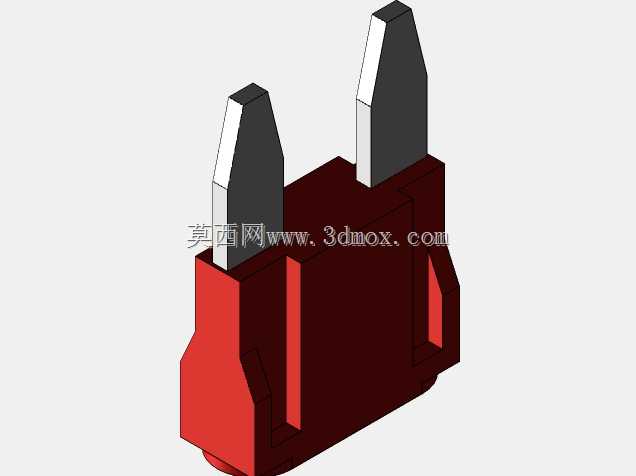

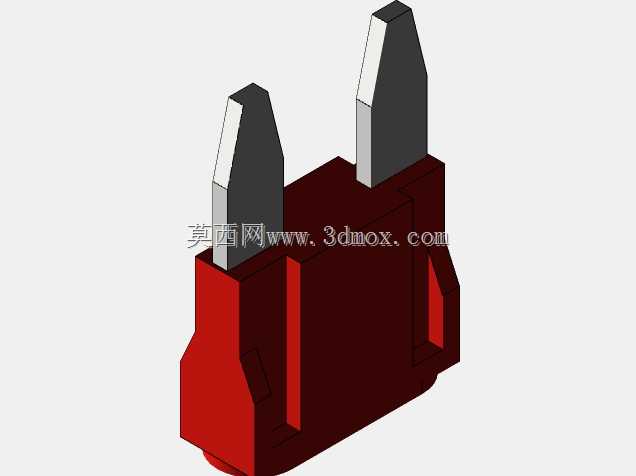

　　从结构设计逻辑来看，该保险件采用双插脚直插结构，两个平行的金属插脚作为导电接入端，插脚外侧包裹的绝缘壳体采用耐温阻燃工程塑料成型，一方面将带电的导电部分完全隔离，避免安装、运维过程中误触造成短路，另一方面壳体上的凸起卡位结构，能够在插入保险座后形成卡扣限位，防止车辆振动时保险松脱。插脚的尺寸公差控制是设计中的核心要点，既要保证插入对应规格保险座时的插拔力处于合理区间，过松会导致接触电阻过大发热，过紧则会造成更换时插拔困难，甚至损坏保险座的夹持弹片。

　　实际使用过程中，当回路电流超过该保险的额定熔断值时，插脚之间连接的熔断体将在设定时间内快速熔断，切断故障回路，避免线束过载发热引发绝缘层熔化、甚至车辆自燃的风险。不同颜色的壳体对应不同的额定电流规格，该款微型插片保险的壳体尺寸属于小号规格，适配车载10A到30A区间的低压回路保护，常见于点烟器回路、车载音响回路、车内照明回路、车窗控制回路等中小功率负载的前端保护。

　　从安装边界来看，这类微型保险的安装空间预留需要考虑三个维度：首先是插装方向的垂直空间，需要预留足够的手指操作或者保险拔取钳的操作空间，方便后期更换；其次是保险座两侧的避让空间，不能与周边线束、金属构件产生干涉，避免壳体受挤压出现开裂；最后是插脚的插入深度，需要保证插脚完全进入保险座的夹持弹片范围内，接触面积满足额定电流下的载流要求，避免局部接触电阻过大导致异常发热。

　　建模过程中需要重点还原几个关键结构特征：一是两个插脚的平行度公差，若插脚出现歪斜，插入保险座时会出现单边接触，导致载流能力下降；二是绝缘壳体与金属插脚的包胶结合位置，需要保证结合处无缝隙，避免车载环境下的水汽、灰尘进入内部造成熔断体腐蚀失效；三是壳体表面的防滑凹槽结构，该结构一方面方便手指捏取更换，另一方面也作为视觉对位标识，帮助安装时快速确认插脚方向。不同于工业用低压熔断器，车载保险的工作环境温度跨度极大，从零下四十度的极寒环境到发动机舱近百度的高温环境，都需要保证熔断特性的稳定，因此壳体材料的耐温性能、熔断体的温度补偿特性都是设计阶段需要反复验证的内容，建模时也需要考虑材料热胀冷缩带来的尺寸变化，确保全温度区间内的结构可靠性。

　　在整车线束的三维布线设计中，这类保险件的模型是配电盒装配仿真中不可或缺的标准件，准确还原其外形尺寸与安装位，能够提前排查配电盒内部的装配干涉问题，避免后期开模后出现保险件无法正常插装、与盒盖产生空间冲突的问题。同时在进行线束负载匹配设计时，准确的保险模型也能帮助工程师合理规划配电盒内部的空间布局，将不同电流等级的保险件分区布置，方便后期运维时快速识别更换。
